IU8689+IU5706 单声道100W/立体声60W同步升压+功放IC大功率拉杆音箱应用组合方案
发布时间：2022-12-23 17:06
发布者：eechina
|
作者：深圳市永阜康科技有限公司 引言 目前中大功率拉杆音箱主要采用12V铅酸电池为供电电源，在电源直供的时候，一般的功放芯片输出功率在20W左右（喇叭为4欧、THD10%）。超过50W的功率现阶段市场上主要采用升压芯片+TPA3116的组合解决方案。 随着竞争的加剧，音响厂家对于成本的控制、国产替代的需求越来越迫切。深圳市永阜康科技有限公司推出基于IU8689+IU5706、单声道100W/立体声2x 60W同步升压+功放IC大功率拉杆音箱应用组合方案，升压效率高达96%。在提供更大功率输出的前提下，整套方案组合极具性价比。 IU8689+IU5706功率输出典型指标 单声道：108W/28V/4欧/THD10%
立体声：2*75W/24V/4欧/THD10%
方案说明 1、采用IU5706高效同步升压控制器。此芯片4.5V-24V输入电压(涵盖2-5节锂电、铅酸电池作为电源的应用)，输出电压最高33V，并且能够为负载提供8A持续电流，效率高达96%，采用EQA-16封装。 IU5706脚位定义图以及管脚说明
2、采用IU8689大功率D类音频功放IC，工作电压4.5V-28V,25V提供2x70W/4欧 ( THD+N=1%)持续功率输出；28V提供100W/4欧 ( THD+N=10%)持续功率输出；低Rdson（相比TPA3116更小），保证音质有足够的下潜度；采用EQB-28封装（散热片在背部，支持外接散热器）。 IU8689脚位定义图以及管脚说明

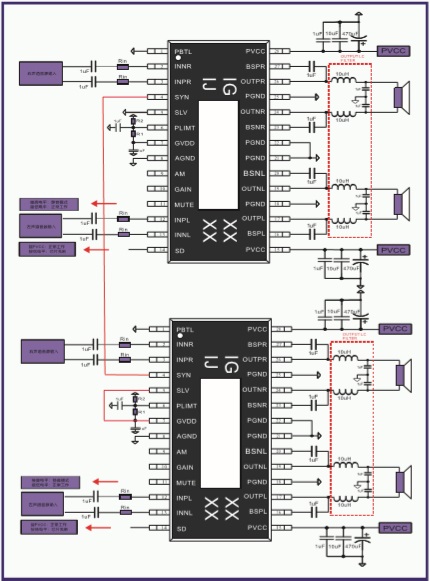

3、IU5706支持12V升压至24V，给两颗IU8689供电，输出4x65W/4欧 ( THD+N=1%)；IU8689主从模式可实现多颗芯片无限级联功率输出，此应用非常适合车载音频后装市场。 IU8689主从模式应用图
应用信息 1. IU8689+IU5706 DEMO板原理图
2. IU8689+IU5706 DEMO板顶层设计图
3. IU8689+IU5706 DEMO板底层设计图
4. IU8689+IU5706 DEMO板贴片图
5. IU8689+IU5706 DEMO板物料清单
6. IU8689+IU5706 DEMO板实物图
|
