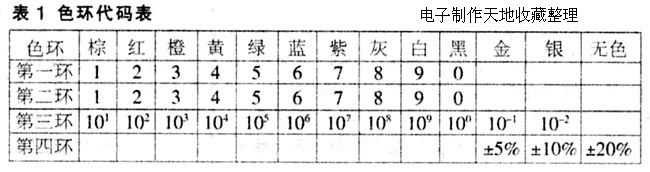

贴片电阻的识别 贴片元件具有体积小、重量轻、安装密度高，抗震性强．抗干扰能力强，高频特性好等优点，广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。贴片元件按其形状可分为矩形、圆柱形和异形三类。按种类分有电阻器、电容器，电感器、晶体管及小型集成电路等。贴片元件与一般元器件的标称方法有所不同。下面主要谈谈片状电阻器的阻值标称法。 片状电阻器的阻值和一般电阻器一样，在电阻体上标明．共有三种阻值标称法，但标称方法与一般电阻器不完全一样。 1．数字索位标称法(一般矩形片状电阻采用这种标称法) 数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的第一位和第二位为有效数字，第三位表示在有效数字后面所加“0”的个数．这一位不会出现字母。 例如：“472'’表示“4700Ω”；“151”表示“1500”。 如果是小数．则用“R”表示“小数点”．并占用一位有效数字，其余两位是有效数字。 例如：“2R4"表示“2．4Ω”；“R15”表示“0．15Ω”。 2．色环标称法(一般圆柱形固定电阻器采用这种标称法) 贴片电阻与一般电阻一样，大多采用四环(有时三环)标明其阻值。第一环和第二环是有效数字，第三环是倍率(色环代码如表1)。

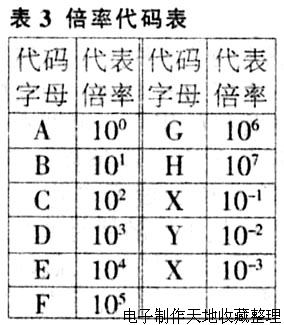

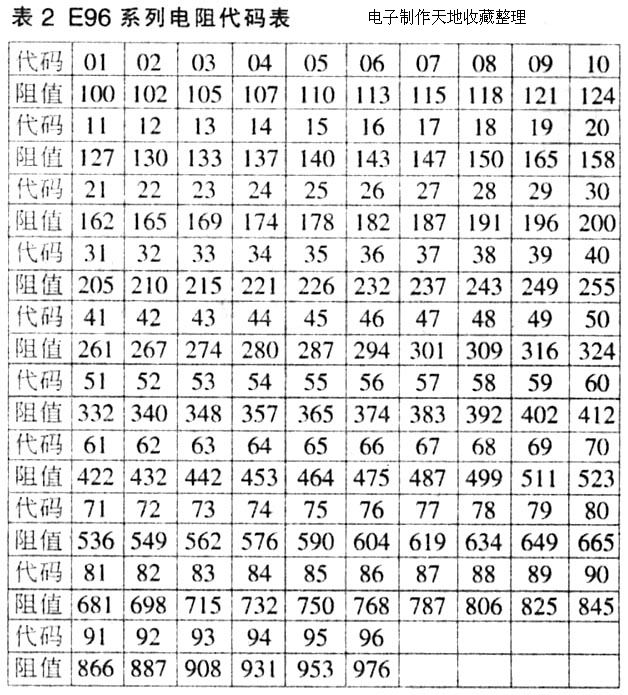

例如：“棕绿黑”表示"15Ω”；“蓝灰橙银”表示“68kΩ”误差±10%。 3．E96数字代码与事母混合标称法 数字代码与字母混合标称法也是采用三位标明电阻阻值，即“两位数字加一位字母”，其中两位数字表示的是E96系列电阻代码．具体见附表2。它的第三位是用字母代码表示的倍率(如表3)。

例如：“51D”表示“332x103；332kΩ”；“249Y”表示“249x10-2 ; 2．49Ω”。
