无线USB声卡
发布时间：2011-7-26 09:05
发布者：ipolo
|

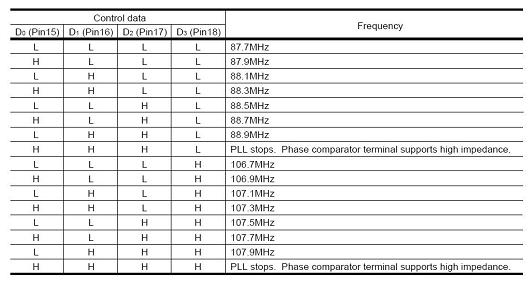

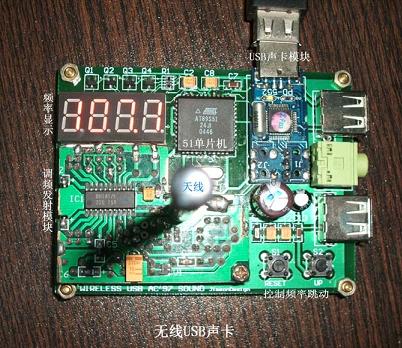

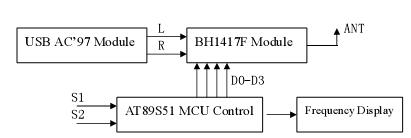

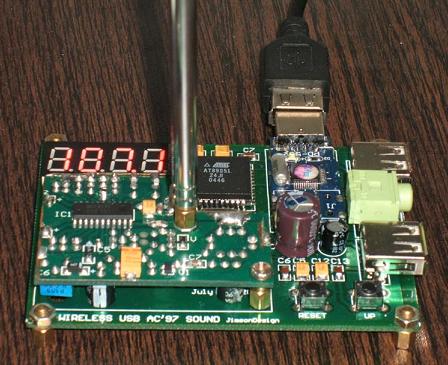

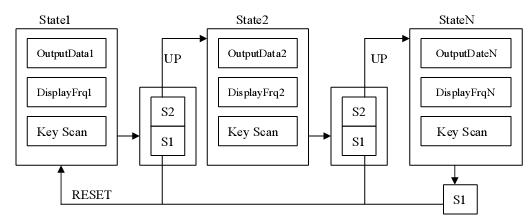

多媒体技术和通信技术的结合越来越紧密，这一款无线USB声卡就是一个综合性的系统。它主要由三部分组成：USB声卡，立体声调频发射模块，频率显示控制。其中频率显示控制由单片机来实现。只要通过USB接口和电脑连接，电脑的声音便会通过该系统变换成调频电波发射出去，可用收音机接收，发射频率可通过单片机系统进行调节并显示出来。 1．硬件电路图  2．电路工作原理 电路主要由三部分组成：USB声卡，立体声调频发射模块，频率显示控制。 USB 声卡和电脑连接后，会输出立体声音频信号，音频信号传送至调频发射模块，经过处理后，变换成调频电波发射出去。同时，由单片机组成的系统会控制调频发射模块的 D0—D3 四个引脚的高低电平，从而控制发射频率，单片机也会把发射频率用数码管显示出来。原理框架图如下： 原理框架图  频率显示采用 4 位数码管。开关 S1 为复位键，S2 为频率步进键，每跳动一下为0.2MHz，具体的频点见下表。  3．软件设计部分 软件部分主要是指单片机控制频率和显示频率那一部分。下面是代码设计的框架图：  代码设计框架图 4．实物图   |
