减少 IGBT 开关损耗的40V 闸极驱动器ZXGD3006E6(Diodes)

2011年07月05日 09:07    eechina
关键词: IGBT , 闸极驱动器

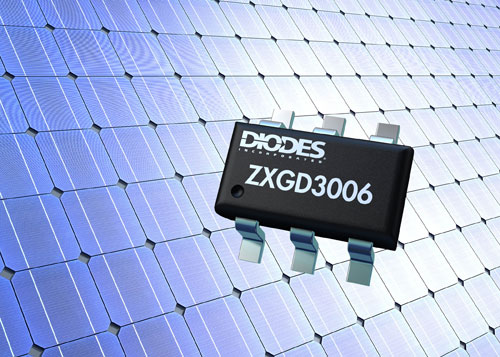

Diodes 公司推出专为开关高功率 IGBT 设计的 ZXGD3006E6 闸极驱动器(gate driver) ,有助于提高太阳能逆变器、电机驱动和电源应用的功率转换效率。



当输入电流为 1mA 时,该闸极驱动器通常可提供 4A 的驱动电流,使其成为控制器的高输出阻抗和 IGBT 的低输入阻抗之间高增益缓冲级的最佳选择。ZXGD3006E6 拥有一个发射极跟随器配置,可防止闩锁效应(latch-up)及贯通问题(shoot-through),实现少于 10ns 的传输延迟时间。

ZXGD3006E6 的操作范围涵盖 40V,可全面改善开关器件,从而把通态损耗降至最低。该器件同时允许从 +20V 至 -18V 的闸极驱动,有助于防止由 dV/dt 引起的IGBT 误触发(false triggering)。

这个闸极驱动器提供独立电源和路漏输出(sink output),可分别器件开启及关闭时间,从而让电路设计师能为特定应用设定更佳的开关功能。再加上拥有 10Amp 的峰值电流处理能力,该器件可控制大闸极容性负载的充电和放电,以减少更高运行频率下的 EMI(电磁干扰)问题和跨导风险(cross conduction)。

该闸极驱动器采用坚固耐用的 SOT26 封装,可比竞争器件提供更高的脉冲电流,确保减少热耗散,从而提升产品可靠性。此外,新器件的封装引脚经过优化,能简化印刷电路板布线,并减少寄生引线电感
欢迎分享本文,转载请保留出处:http://www.eechina.com/thread-70462-1-1.html     【打印本页】
