符合EN55022 Class B规格的36V、8A降压型微型模块稳压器LTM4613（凌力尔特）
发布时间：2011-5-17 14:49
发布者：eechina
关键词：
稳压器
|

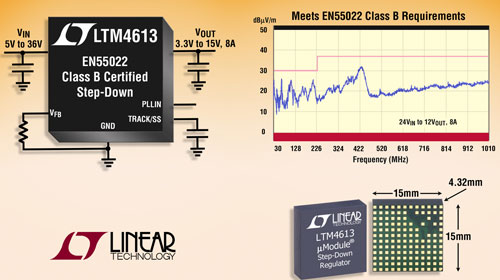

凌力尔特公司 (Linear Technology Corporation) 推出一款 8A 降压型微型模块 (µModule) 稳压器 LTM4613，该器件已通过 TUV Rheinland 认可实验室的认证，其在高达 96W 输出功率下符合 EN55022 Class B 规格 EMI (电磁干扰) 辐射限值。LTM4613 采用 5V 至 36V 的输入电压，可输送一个 3.3V 至 15V 的稳压输出，并在整个电压、负载和温度范围内提供了 2.0% 的最大 DC 误差。该转换器在 24V 输入至 12V 输出应用中实现了 95% 以上的峰值工作效率。 可通过 EN55022 Class B 认证的 µModule 稳压器系列中，LTM4613提供了最高的输出功率。该性能利用一个集成的 π 型滤波器、精确的布局、屏蔽电感器和谨慎控制的功率晶体管驱动得以实现。LTM4613 的正式认证证书及相关的 PCB 布局文件可登录 www.linear.com.cn/product/LTM4613 查看，该器件免除了增设外部滤波器、磁屏蔽及铁氧体磁珠的需要，可实现无后顾之忧的设计过程。此外，其表面贴装型塑料封装之中还内置了降压型控制器、功率晶体管、电感器、补偿电路、输入滤波器和大小适中的输入及输出电容。这款器件具有一个时钟输入引脚，用于对一个或多个 LM4613 稳压器进行同步处理，这一点在执行高准确度均流功能时特别有用。其他特点包括可从外部调节的软起动、输出电压裕度和开关频率。 LTM4613 内置于一个具高散热效率的 15mm x 15mm x 4.3mm LGA 封装。具有三个工作温度级别，分别为 -40°C 至 +125°C 的 E 级和 I 级，以及 -55°C 至 +125°C 的 MP 级。千片批购价为每片 24.40 美元起，所有温度等级均备有现货，可即时交付。如需了解详细信息或下载官方 EN55022 Class B 证书，请访问 www.linear.com.cn/product/LTM4613。
性能概要：LTM4613 • 经独立实验室认证，符合 EN55022 Class B 规格 • 输入电压范围：5V 至 36V • 3.3V 至 15V输出电压范围和 2% 的最大 DC 误差 • 8A 输出电流 • 可同步至一个外置时钟 • 可编程软件起动、输出电压跟踪和裕度调节 • 输出并联以支持准确均流 • 占板面积緊湊和散热效率高的 15mm x 15mm x 4.3mm LGA 封装 |
