吊灯控制开关电路(一)
发布时间：2011-5-12 08:51
发布者：电路图分享
|

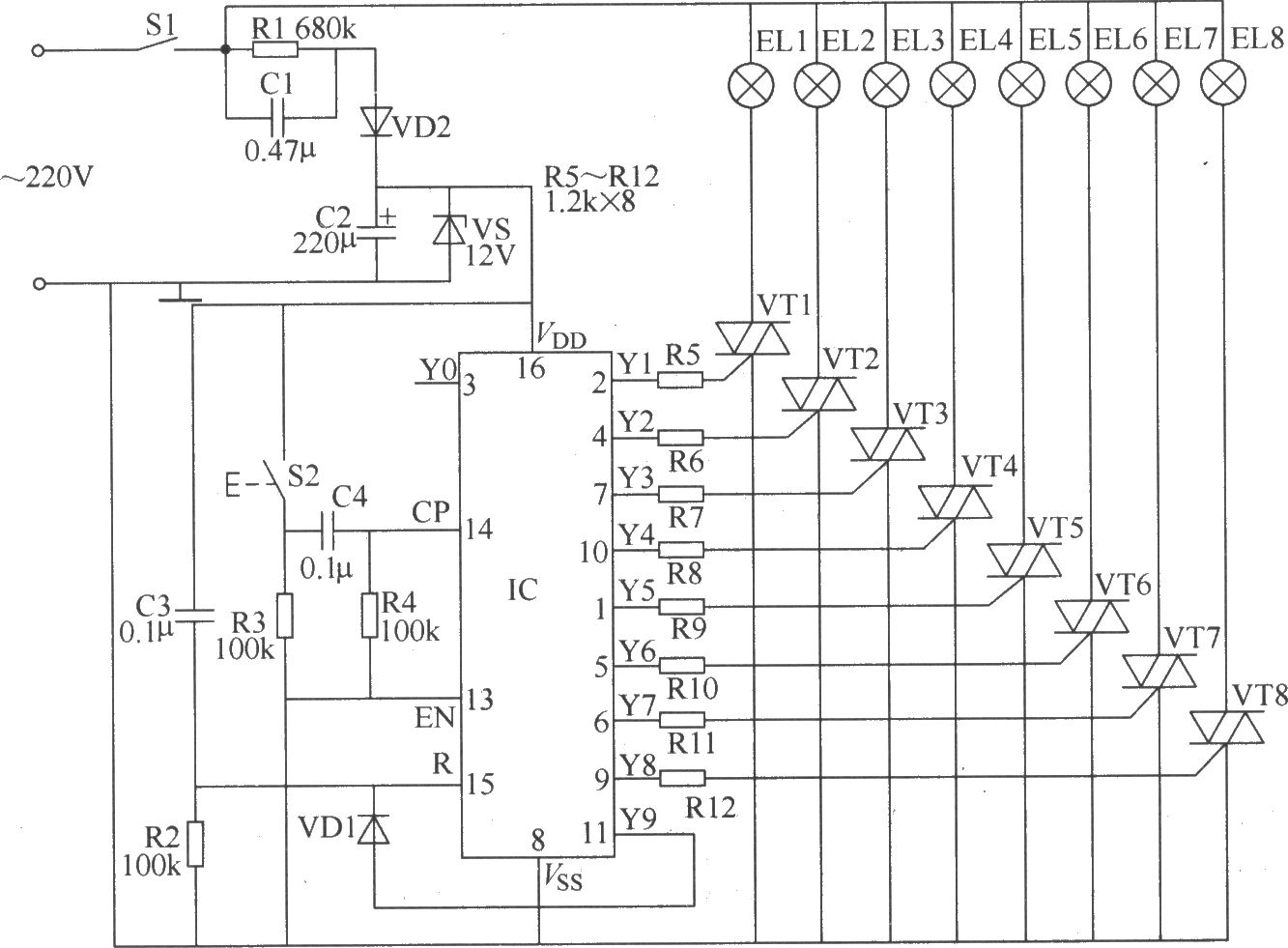

吊灯中通常使用多只灯泡，接通电源开关后，所有灯泡全部点亮，将其用于长时间的照明，耗电量较大。本例介绍的吊灯控制开关，可以根据需要选择控制8只灯泡中点亮的个数．既实用．又节能。 该吊灯控制开关电路由电源电路和控制电路组成，如图所示。  要想关闭吊灯，关闭电源开关S1即可。 元器件选择 R1选用1／2W金属膜电阻器；R2～R12选用1／4W碳膜电阻器或金属膜电阻器。 C1选用耐压值大于400V的涤纶电容器或CBB电容器；C2选用耐压值为25V的铝电解电容器；C3和C4选用独石电容器或涤纶电容器。 VD1选用1N4007型硅整流二极管；VD2选用1N4148型硅开关二极管。 VS选用1W、12V的硅稳压二极管。 VT1～VT8均选用3A、400V以上的双向晶闸管，例如TLC336等型号。 IC选用CD4017型十进制计数／分配器集成电路。 S1选用触头电流容量为10A的电源开关；S2选用动合(常开)型微动按钮。 |
