吊灯控制开关电路(二)

发布时间:2011-5-12 08:51    发布者:电路图分享
关键词: 吊灯 , 控制开关
本例介绍的吊灯控制开关,可以用作家庭客厅中吊灯(或彩灯)的控制,使用时通过控制原照明灯开关的闭合次数,即可使吊灯呈8种亮灯状态。

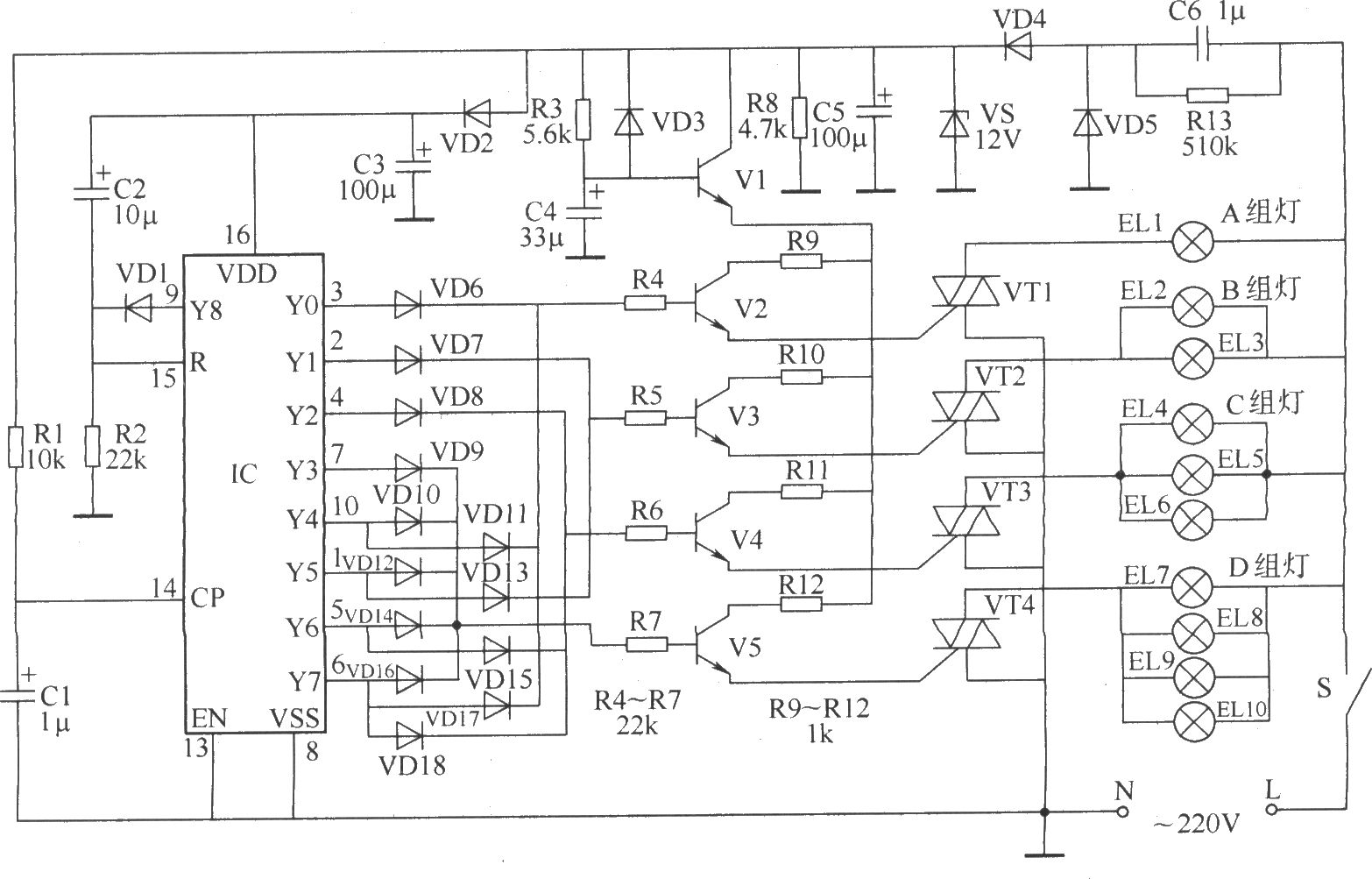

该吊灯控制开关电路由电源电路、计数/脉冲分配器和控制电路组成,如图所示。



元器件选择

R1~R12选用1/4W或1/8W碳膜电盟器;R13选用1/2W碳膜电阻器。

C1~C5均选用耐压值为16V的铝电解电容器;C6选用耐压值大于400V的涤纶电容器或CBB电容器。

VD1、VD3和VD6~VD18均选用1N4148硅开关二极管;VD2和VD4、VD5均选用1N4007硅整流二极管。

VS选用1W、12V的硅稳压二极管。

V1~V5均选用S9013或3DG12型硅NPN晶体管。

VT1~VT4均选用TLC336A型双向晶闸管。

IC选用CD4017型十进制计数/脉冲分配器集成电路
