吊灯控制开关电路(四)
发布时间：2011-5-12 08:50
发布者：电路图分享
|

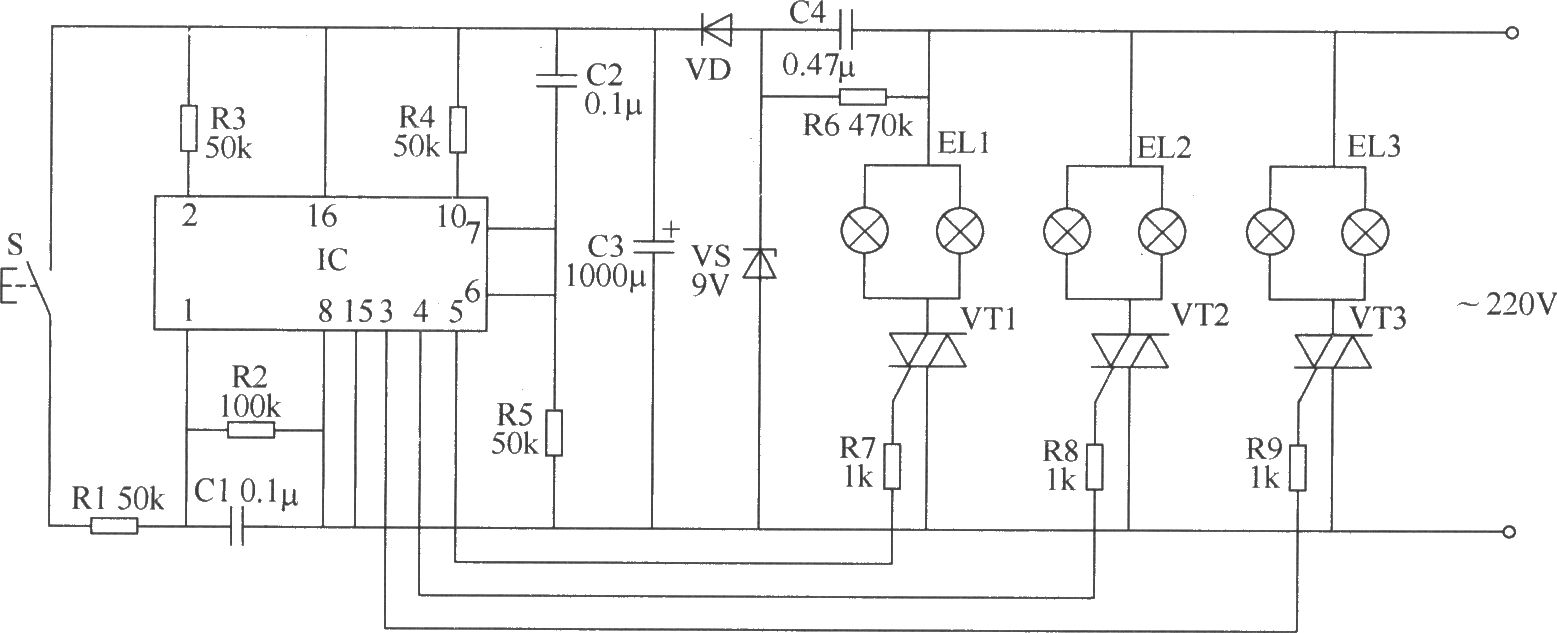

本例介绍一款采用CD4518数字集成电路制作的吊灯控制开关，它能分别控制吊灯各组灯泡。 该吊灯榕制开关电路由电源电路、触发控制电路和控制执行电路组成，如图所示。  元器件选择 R1～R5和R7～R9选用1／4W碳膜电阻器或金属膜电阻器；R6选用1／2W金属膜电阻器。 C1和C2选用独石电容器或涤纶电容器；C3选用耐压值为16V的铝电解电容器；C4选用耐压值大于400V的涤纶电容器或CBB电容器。 VD选用1N4004或1N4007型硅整流二极管。 VS选用1W、9V硅稳压二极管。 VT1～VT3均选用TLC336型双向晶闸管。 IC选用CD4518型双二／十进制计数器集成电路。 S选用微型动合按钮。 |
