单电源锯齿波发生器(556)
发布时间：2011-5-5 10:51
发布者：circuit_share

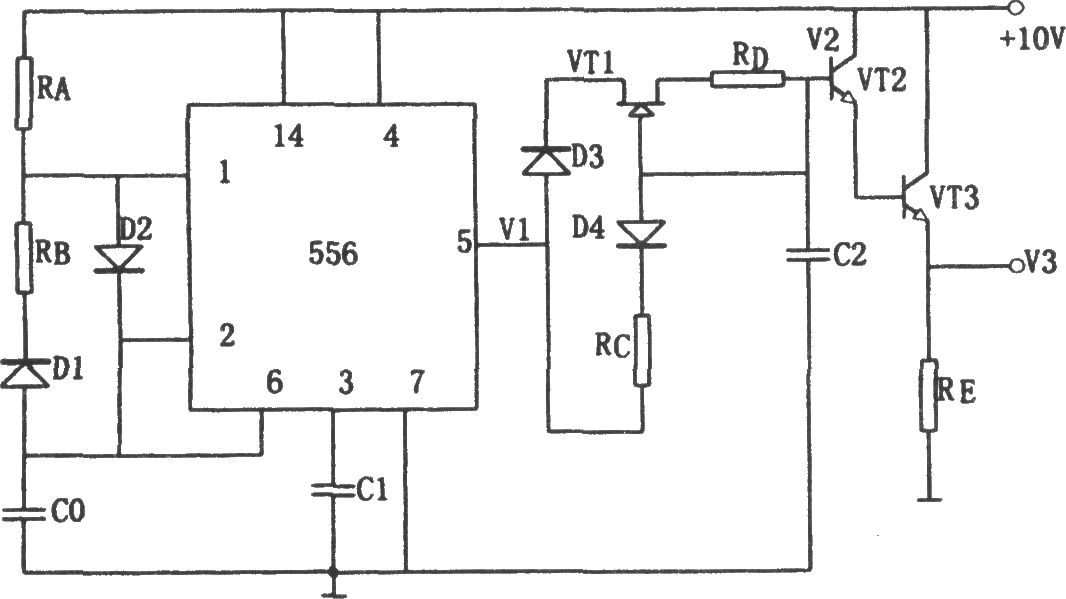

 如图所示为单电源锯齿波发生电路。该电路由556及相关元件组成。556组成占空比可调的多谐振荡器，5脚输出电压V1为矩形波，其占空 比可调范围为1％～99％。矩形波周期T为： T=0.7(RA RB)Co 占空比D计算公式如下： D=[RB／(RA RB)]×100％ 当V1为高电平时．二极管D4截止，D3导通，由D3、VT1、RD组成恒流源向电容C2充电；当V1为低电平时，二极管D4导通，D3截止，电容C2通过D4、Rc放电。如此反复，从电容C2上就可得到周期性的锯齿波。 该电路中，当电源电压为10V，RA=100kΩ，RB=180Ω，Rc=0。RD=2.2kΩ，RE=2kΩ，C2=3.3μF，C2=2.2μF时，从射极跟随器VT3输出一个周期为33ms，幅度峰峰值为5V，直流电平最小值为零的线性锯齿波。 |
