用555构成的锯齿波产生电路

发布时间：2011-5-5 10:55 发布者：circuit_share

关键词： 555 , 锯齿波

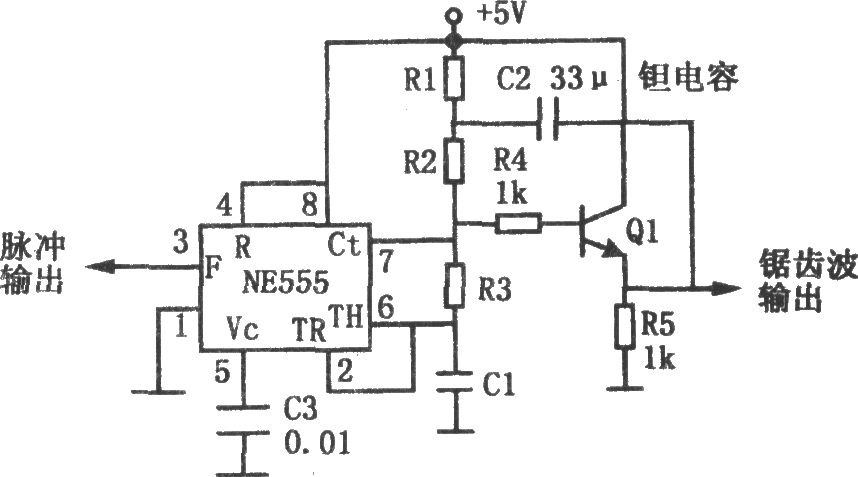

如图所示为用555构成的锯齿波产生电路。该电路是一个与温度无关的音频锯齿波发生器，其线性可以达到1％以内。它是利用定时器NE555接成无稳态多谐振荡器。电容器C1由电源( 5V)通过电阻R1、R2和R3充电，而放电则通过R3和NE555内部的晶体管通道，因此，在NE555的7脚形成锯齿波。该锯齿波通过达林顿管发射极输出器Q1(MPS-AB)输出。因为Q1的输出是通过C2正反馈到R2的上端，所以C1在充电期间，R2上的压降是一常数，故输出为线性斜波。采用这种提高线性的方法，电路的温度稳定性可以显著地的改善。

该电路的振荡频率计算式如下：

不同元件值对应的频率：
