锁相型倍频器(9316)

发布时间:2011-4-28 10:16    发布者:电路图分享
关键词: 9316 , 倍频器

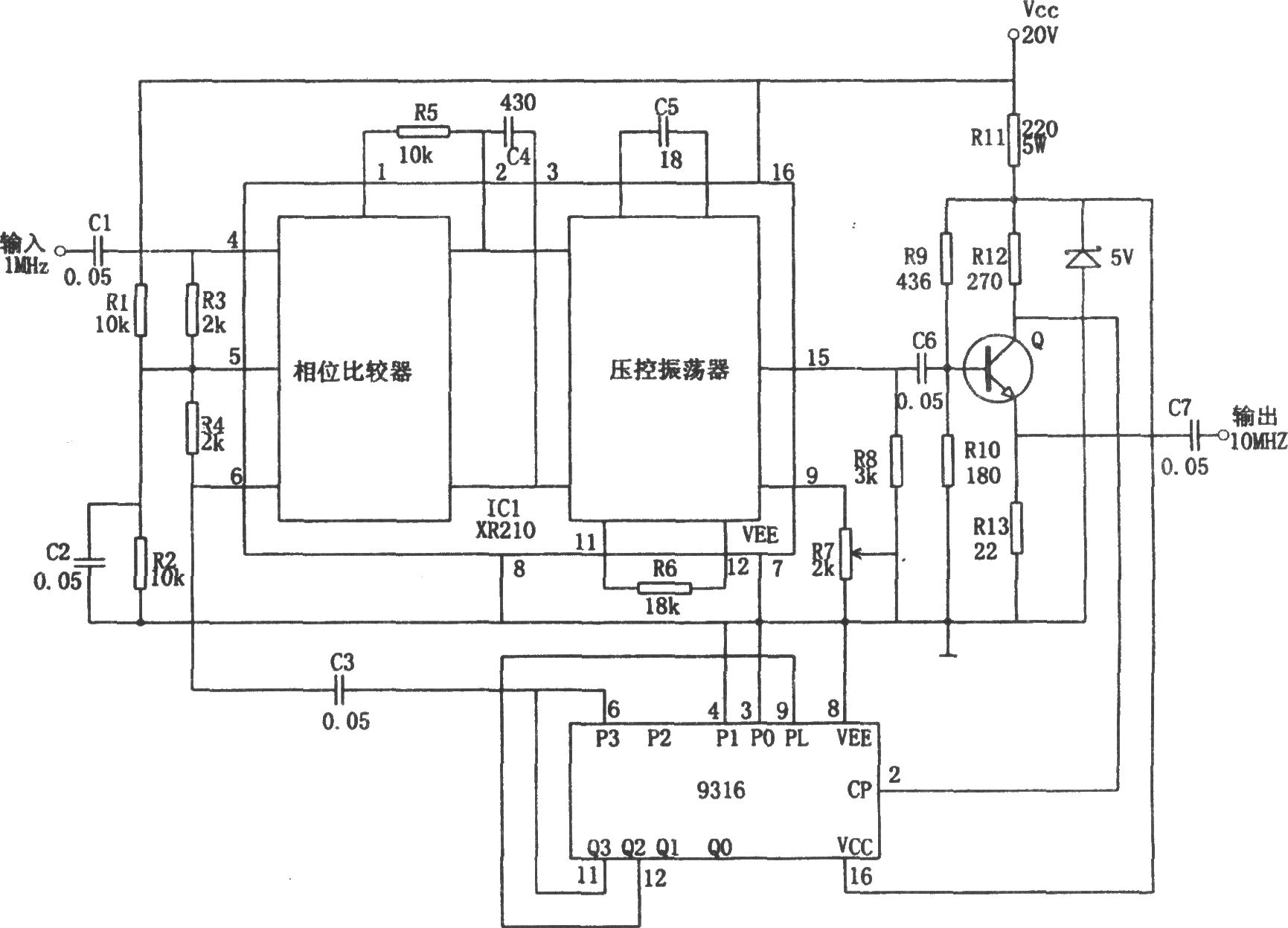

如图所示为锁相型倍频电路。该电路可以将1MHz的标准频率变换成10MHz的参考频率。输出频率稳定性和准确度将和1MHz标准频率的稳定性和准确度相同。电路中使用的锁相集成电路为XR210。1MHz的参考信号通过电容C1耦合到IC1的4脚,而计数器9316的输出信号是加到IC1的6脚,它们通过IC1内部的相位比较器进行相位比较。相位比较器的输出由电容C4滤波后。作为压控振荡器的控制电压。压控振荡器的工作频率大约为10MHz。压控振荡器的输出经晶体管Q驱动计数器9316进行10分频,故9316的输出是1MHz的对称方波。调节频率时,应将IC的2脚和3脚短路。
