MC1596构成的150-300MHz倍频器
发布时间:2011-4-28 10:15 发布者:
电路图分享
关键词:
MC1596
,
倍频器

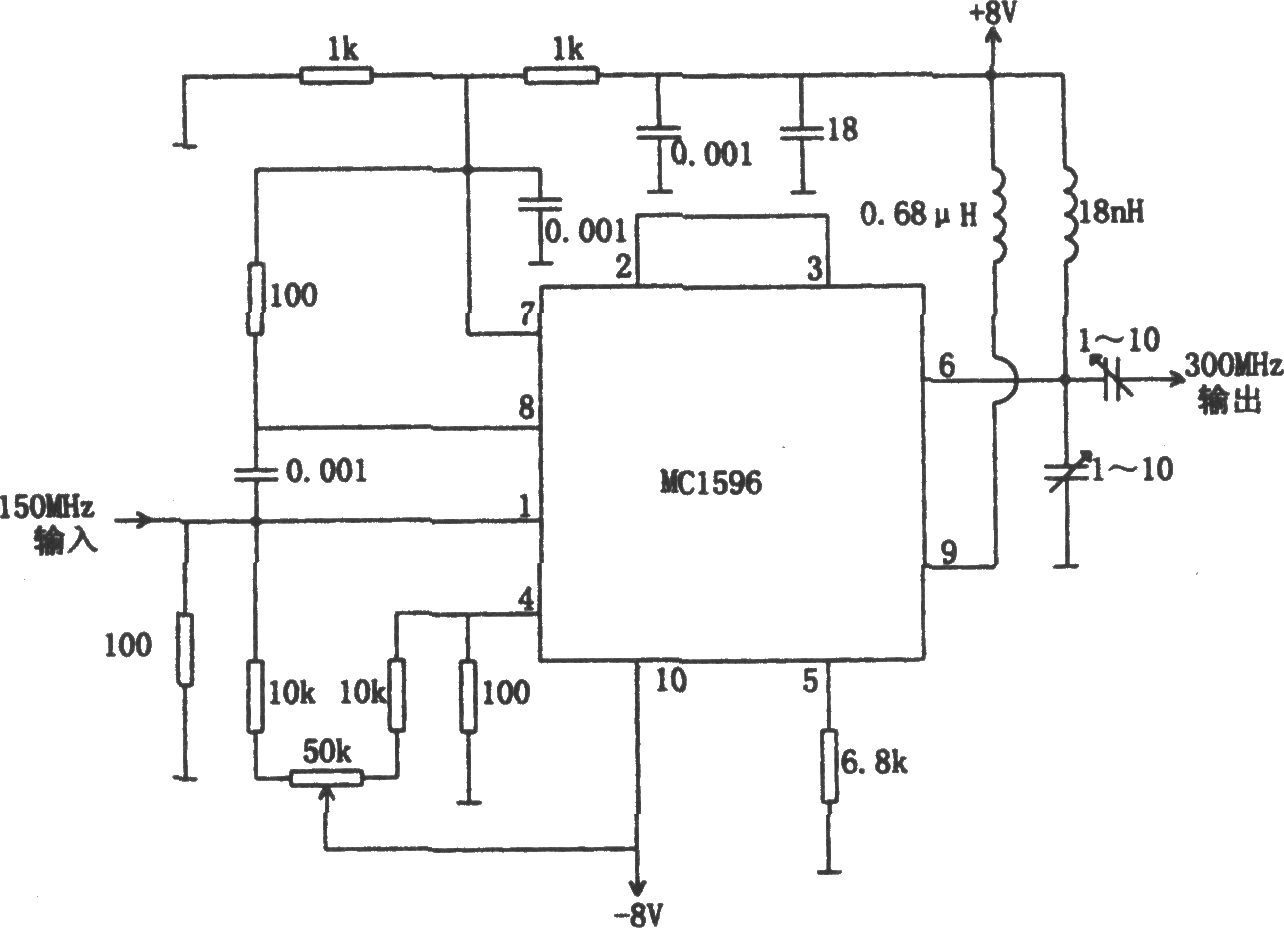

如图所示为150-300MHz倍频
电路
。电路采用MC1596平衡调制/解调器
集成电路
.其输入频率为150MHz,产生的输出频率为300MHz。MC1596有两个频率输入端(1脚和4脚),而同一个150MHz输入加至两个输入端。调节50kΩ电位器可使两输入端接收到相等的信号电平。调节两个1~10pF的可变
电容
器,可使输出频率严格地为输入频率的二倍和波形失真最小。输入阻抗和输出阻抗近似为50Ω,输入信号电平的典型值为100mVrms(均方根值),输出约为15mVrms。
