AD108构成的可输入非对称方波的倍频器
发布时间：2011-4-28 10:17
发布者：电路图分享

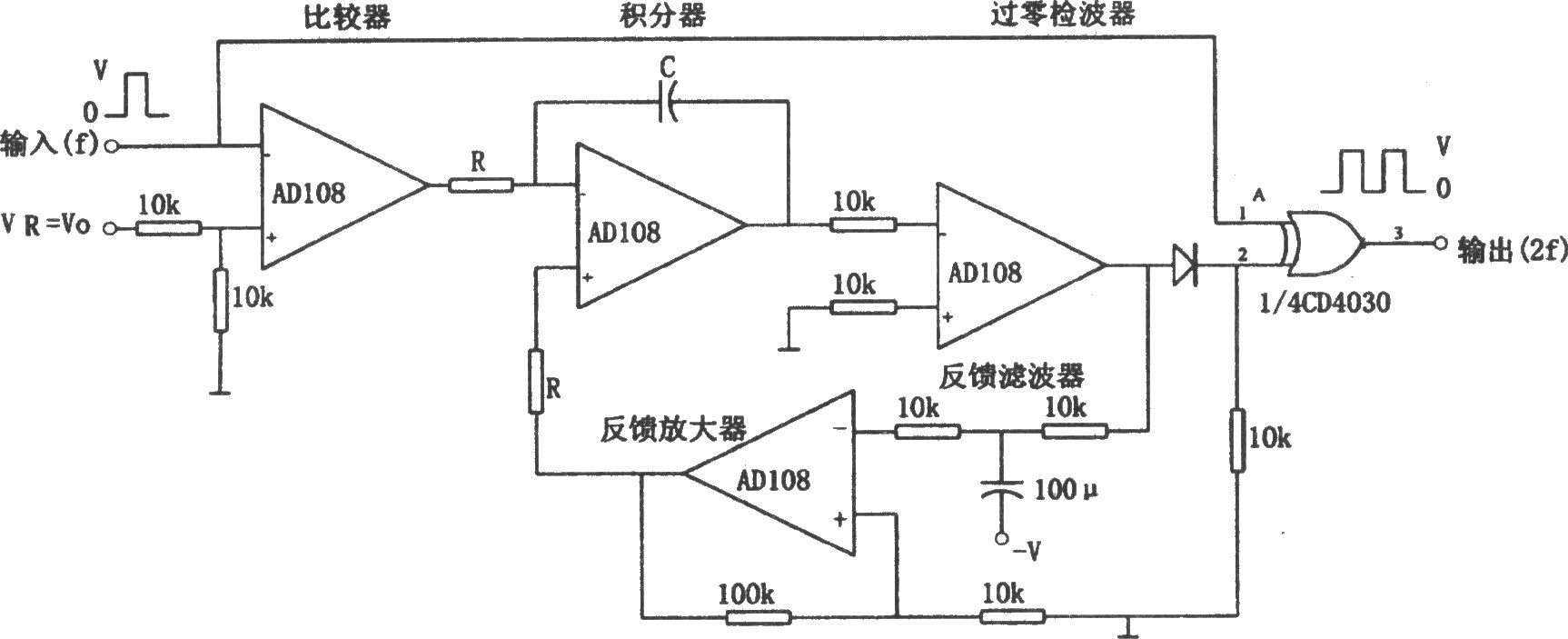

 如图所示为可输入非对称方波的倍频电路。该电路的特点是：频率范围宽，不受电源电压变化影响，可接受不对称的输入信号。当输入为对称方波时，输入信号通过一个高增益比较器后变成双极性方波加到积分器。积分器输出是三角波。该三角波和零线相交于T／4和3T／4(T是输入信号的周期)，然后三角波送到过零检波器后，得到一个滞后90o相位的方波。输入信号和过零检波器的输出被送到异或门的两个输入端，以便产生倍频输出。如果输入信号不是方波或者输入信号幅度大于或小于参考电压VR，则比较器的输出波形为非对称方波。在这种情况下，如果没有反馈通道，则将会使积分器在某一方向出现饱和。显然，这不可能构成倍频输出。但是，加入反馈通道以后，由于积分器的输出信号平均值是通过反馈放大器放大后送到积分器的“ ”输入端，因此积分器不会出现饱和现象，它的输出是对称的三角波。根据所需的工作频率范围可以确定积分器的积分时间常数。积分器的输出应在最低输入信号频率的1／2周期达到电源电压值，因此，最低频率为l00Hz时，积分时间常数为： τ=RC=1/2×1/100=5ms 如果电阻R=10kΩ，则电容C选用0.5μF。 |
