由MIC5157组成三种输出的稳压器电路

发布时间：2011-3-10 10:26 发布者：circuit_share

用MIC5157可以组成3.3 V、5.0 V和12V线性稳压器，由其组成的三种稳压输出的稳压器电路如图所示。当MICS157的2脚即3.3 V端连到S端(源极)时，输出就为3.3 V固定输出；当MIC5157的1脚即5.0 V端连接到S端(源极)时，输出就为5.0 V固定输出(这时2脚悬空)；当MIC5157的2脚和1脚都悬空时，输出就为12V固定输出。

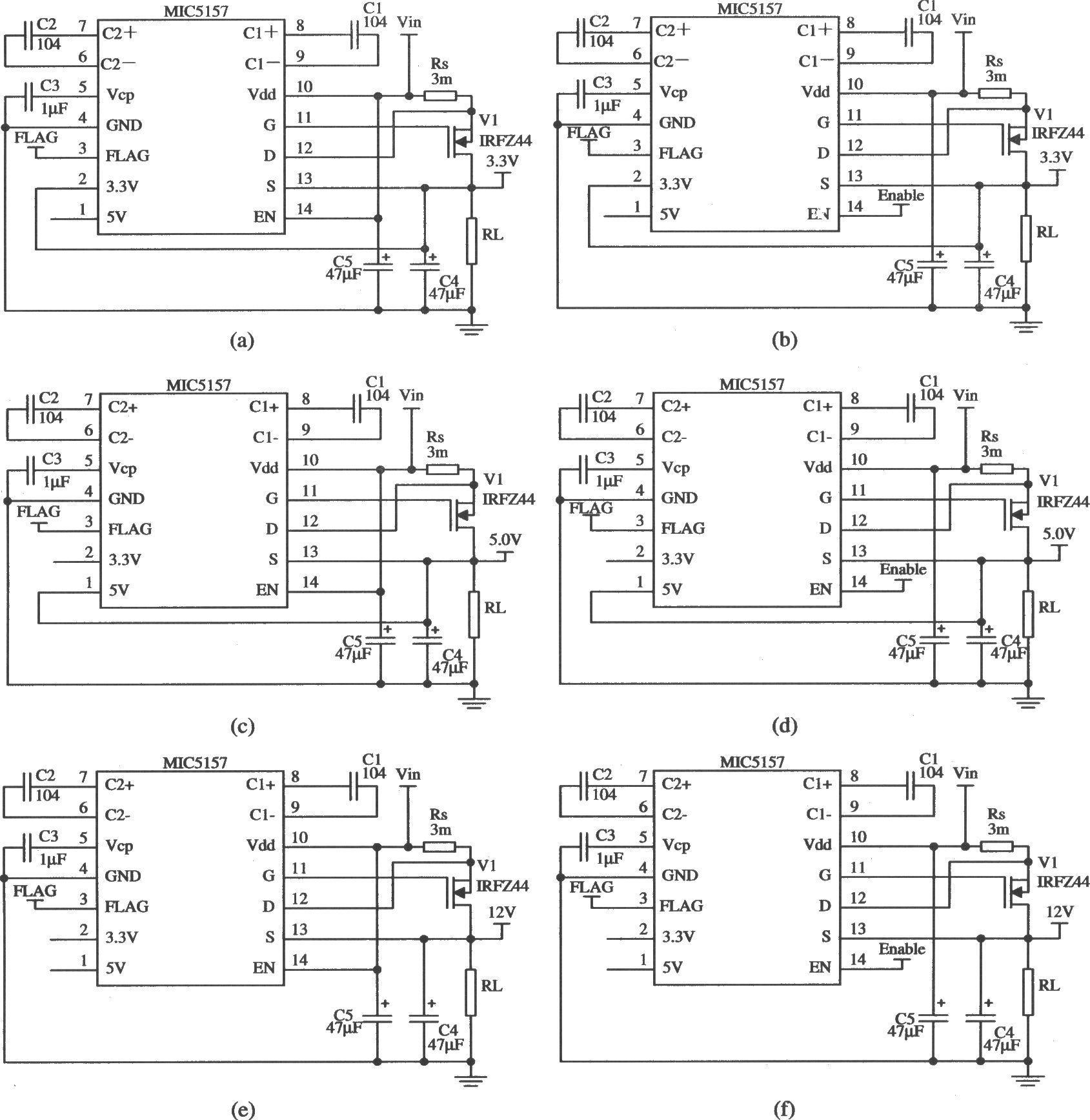

(a)不可控3.3 V输出；(b)可控3.3 V输出；(c)不可控5.0 V输出；

(d)可控5.0 V输出；(e)不可控12 V输出；(f)可控l2 V输出
