开关集成稳压器L4970A／L4975A／L4977A(L4972A／L4974A)的典型应用电路

发布时间：2011-3-8 10:44 发布者：circuit_share

关键词： L4970A , L4975A , L4977A , 稳压器

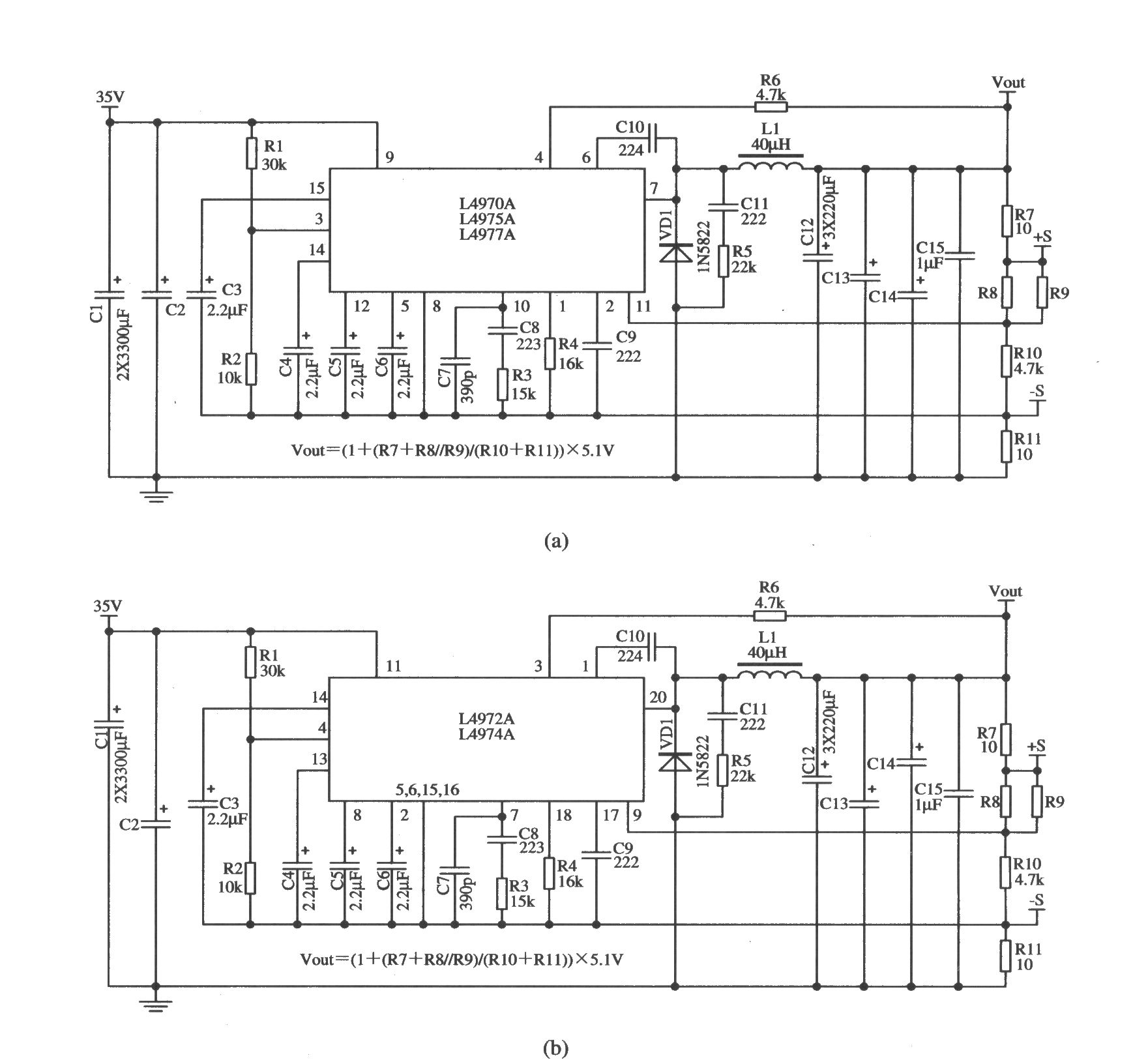

(a)L4970A／L4975A／L4977A ；(b)L4972A／L4974A

图中各个重要元件由下表确定：

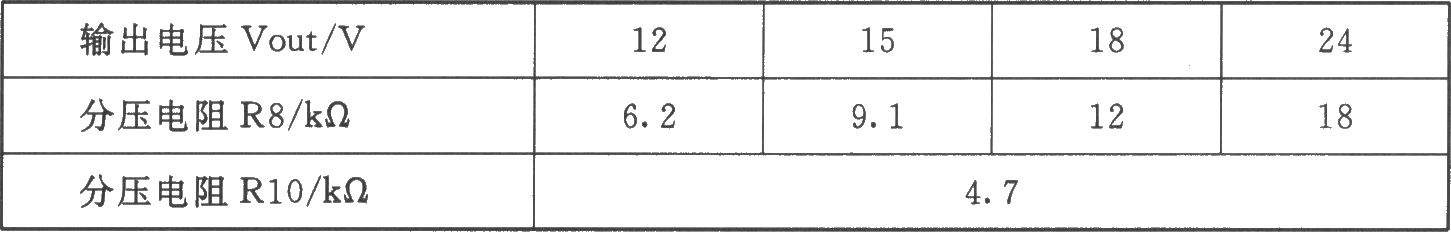

输出电压Vout与电阻R10、R8的对应关系：

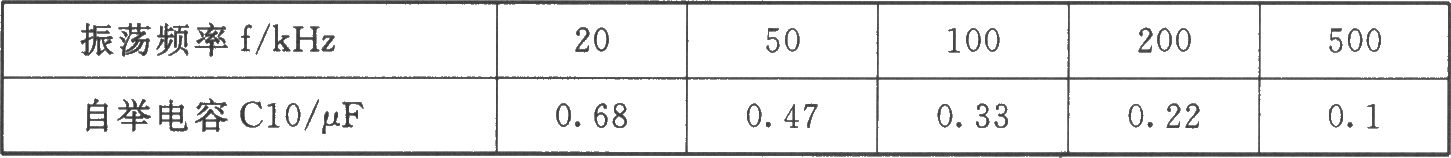

电容C10与振荡频率f之间的对应关系：

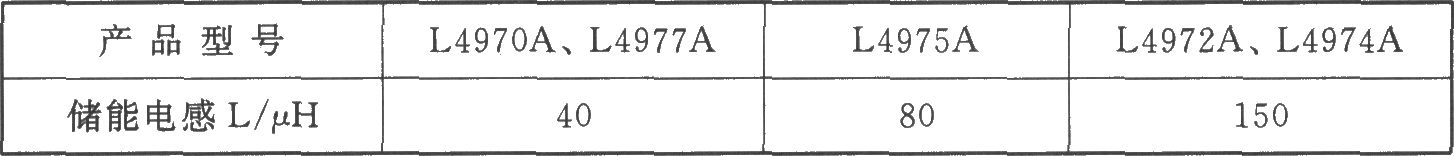

储能电感的选取：
