ADI最新技术就在IIC-China2011春季展

三、针对医疗超声系统的高性能模拟前端方案

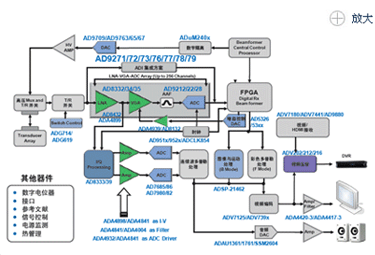

该演示评估系统描述了ADI公司的AD927x系列集成模拟前端(AFE)为解决超声系统设计问题和挑战提供了更多选择。客户可灵活选用一款AFE，以满足接收（RX）通道对噪声性能、功耗和集成度的要求。AD9279 系统可实现如下主要功能：实现对AD9278/AD9278全部参数和性能的评估；采用ADI的FIFO5高速双通道FIFO数据采集板实现TGC测量；连续波多普勒I/Q解调期，采用两片ADA4841放大器完成I-V转换，增益和滤波。对于模拟输出可以采用示波器或频谱仪进行评估；可直接采用附带的开关电源，将市电转换成6V，2A(Max.)输出的系统电源；SPI和时钟选项；内部或外部电压基准选项；通过VisualAnalog和SPI接口控制软件，通过USB与PC连接。

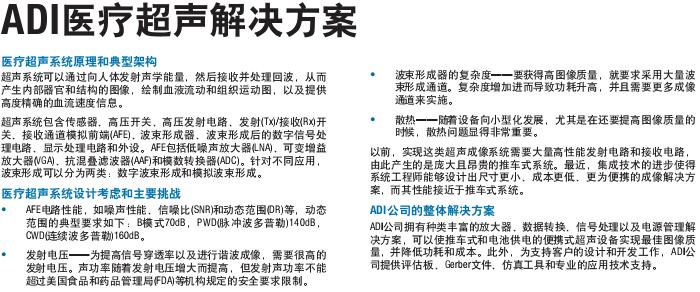

ADI公司通过低功耗接收器IC推动超声系统设计

--八通道超声接收器集成ADI公司全球领先的数据转换技术，提供最高的输出端折合信噪比；新款器件可提供品质优异的超声信号，同时最多能将电路板空间缩减40%。

中国，北京 - Analog Devices, Inc. (NYSE:ADI)，全球领先的高性能信号处理解决方案供应商和医疗成像行业的长期合作伙伴，最近推出备受赞誉的八通道超声接收器的第四代产品——新型IC AD9278和AD9279，可减小高端、中端和便携式超声系统的系统尺寸、复杂度和功耗。医院、诊所和急救单位日益依赖更先进的超声设备来提供诊断影像，因而对体积更小、速度更快、功耗更低的超声设备的需求不断增长。IMS Research的医疗研究部门InMedica预测，2012年之前，全球超声行业收入将从2009年的49亿美元增长到60亿美元以上。

新型接收器芯片AD9278和AD9279均集成了ADI公司全球领先的数据转换技术，可实现低噪声TGC（时间增益控制）模式性能，此外还具备高动态范围I/Q解调器，可减小实现CW（连续波）多普勒处理所需的功耗和面积。新款八通道超声接收器提供最高水平的输出端折合大信号SNR（最高可达67 dB），有助于提高诊断超声系统的灵敏度，同时最多能将电路板空间缩减40%。

ADI公司医疗保健应用部门副总裁Patrick O’Doherty表示：“为了实现更高的图像质量和更高的功效，超声设备设计人员必须在新兴的需求和不断变化的需求之间寻找平衡。新型八通道超声接收器AD9278和AD9279以最低的功耗使高端或便携式系统实现最佳的图像质量，从而帮助系统设计人员攻克设计挑战。”

AD9278八通道超声接收器设计用于便携式超声系统，AD9279则适合高端和中端系统。两种器件的引脚和封装彼此兼容，设计人员可利用一个通用PCB（印刷电路板）布局设计出多个超声平台，从而节省开发时间和成本。

ADI公司的八通道超声接收器产品系列还包括AD9271。该产品于2007年4月推出，是首款在单芯片上集成完整八通道超声接收器的器件，目前已广泛用于全世界的超声设备。其它八通道超声接收器包括：用于中高端手推式超声系统的AD9272、用于便携式超声系统的AD9273、以及支持高质量CW（连续波）多普勒处理的AD9276和AD9277。
八通道超声接收器AD9278和AD9279的主要特性和优势
新型八通道超声接收器AD9278和AD9279具有45 dB的可变增益范围、全差分信号路径、有源输入前置放大器终端、最大52 dB的增益以及转换速率高达80 MSPS的ADC（模数转换器）。各器件均针对动态性能与低功耗而优化，适合要求小封装尺寸的应用。在CW模式下，

AD9278具有每通道25 mW的超低功耗，AD9279提供每通道50 mW的低功耗。在TGC模式下，AD9278在40 MSPS时的每通道功耗仅为88 mW，AD9279在40 MSPS时的每通道功耗仅为139 mW。针对高端系统，AD9279提供高度可配置的LNA，其折合到输入端的噪声密度低至0.67 nV/√Hz。下载AD9278或AD9279数据手册并申请样片。
其它特性和优势包括：

八个通道提供完整的TGC路径、ADC和I/Q解调器，所有元件均集成在一个144引脚、10mm × 10mm BGA（球栅阵列）封装中。

集成具有可编程相位旋转的高动态范围I/Q解调器。

数据时钟输出的工作频率高达480 MHz，支持双倍数据速率操作。

SPI（串行端口接口）控制提供多种灵活的功能，可针对所有成像模式进行特定的功耗、噪声、失真和增益优化。

集成的二阶抗混叠滤波器置于ADC前，编程范围8 MHz至18 MHz。

快速、可重复的过载恢复功能。

推荐配套器件
八通道超声接收器AD9278和AD9279的配套器件包括：低噪声、高速放大器AD8021；低功耗、低失真放大器ADA4841-2；18位、1 MSPS PulSAR® ADC AD7982；3.0 V超低噪声基准电压源ADR433；时钟发生器AD9516；时钟发生器AD9520；时钟扇出缓冲器ADCLK946和ADCLK846。
报价与供货

产品	量产	千片订量报价	封装
AD9278	现在	$58/片	10-mm × 10-mm BGA
AD9279	现在	$62/片	10-mm × 10-mm BGA
AD9278-50EBZ	现在	$250/片（单片订量）	--
AD9279-65EBZ	现在	$250/片（单片订量）	--
AD9279-80KITZ	现在	$1,100/片（单片订量）	--

新型八通道超声接收器与ADI公司其它产品一同构成专门面向医疗成像市场的业界最齐全的IC产品组合。ADI公司针对医疗保健应用的其它最新产品包括：用于MRI（磁共振成像）的高精度、20位DAC（数模转换器）AD5791；用于CT（计算机断层扫描）的24位电流数字转换器ADAS1128；以及用于系统至关重要的医疗设备的单芯片USB隔离器ADuM4160。

协助医疗保健客户实现突破
针对医疗成像、病人监护、医疗仪器仪表和消费/家庭护理产品，ADI公司提供丰富而全面的线性、混合信号、MEMS和数字信号处理技术。以领先的设计工具、应用支持和系统经验作为后盾，ADI公司的产品和技术在医疗设计中具有举足轻重的作用，有助于为诊断和监护设备以及健康与保健器件奠定未来发展基础。

关于ADI公司
Analog Devices, Inc.（简称ADI）将创新、业绩和卓越作为企业的文化支柱，并基此成长为该技术领域最持久高速增长的企业之一。ADI公司是业界广泛认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路（IC）制造商，ADI的产品广泛用于模拟信号和数字信号处理领域。公司总部设在美国马萨诸塞州诺伍德市，设计和制造基地遍布全球。ADI公司的股票在纽约证券交易所上市，并被纳入标准普尔500指数（S&P 500 Index ）。欲获知更多信息请访问: www.analog.com/china 。

位于上海的亚德诺半导体技术（上海）有限公司是ADI公司的亚太区总部，也是ADI公司在中国注册成立的公司。

相关产品：

1、AD9279: 八通道LNA/VGA/AAF/ADC与CW I/Q解调器

AD9279支持医疗超声和汽车雷达应用，专门针对低成本、低功耗、小尺寸及易用性而设计。它内置八通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、抗混叠滤波器(AAF)、模数转换器(ADC)以及具有可编程相位旋转的I/Q解调器。
每个通道均具有45 dB的可变增益范围、完全差分信号路径、有源输入前置放大器终端和最大52 dB的增益。通道专门针对高动态范围与低功耗而优化，适合要求小封装尺寸的应用。
LNA具有单端转差分增益，可以通过SPI进行选择。假设噪声带宽(NBW)为15 MHz且LNA增益为21.3 dB，则LNA输入信噪比(SNR)约为94 dB。在CW多普勒模式下，各LNA输出驱动一个I/Q解调器。各解调器具有独立可编程的相位旋转和16种相位设置
各通道可单独进入掉电模式，从而延长便携式应用的电池使用时间。利用待机模式可以快速上电，以便开机重启。以CW多普勒模式工作时，VGA、AAF和ADC均进入掉电模式。该ADC内置多种功能特性，例如可编程时钟、数据对准、生成可编程数字测试码等，可使器件的灵活性达到最佳、系统成本降至最低。数字测试码包括内置的固定码和伪随机码，以及通过串行端口接口输入的用户自定义测试码。

特性

低功耗：在TGC模式下，每个通道为141 mW；
在CW式下，每个通道为60 mW
10 mm × 10 mm、144引脚CSP-BGA封装
TGC 通道折合到输入端噪声：0.8 nV/√Hz（最大增益）
灵活的掉电模式
可从低功耗待机模式快速恢复：<2 μs
过载恢复时间：<10 ns 低噪声前置放大器(LNA)
折合到输入端噪声：0.75 nV/√Hz（增益 = 21.3 dB）
可编程增益：15.6 dB/17.9 dB/21.3 dB
0.1 dB压缩：1000 mV p-p/750 mV p-p/450 mV p-p
双模式有源输入阻抗匹配
带宽(BW)：>100 MHz
可变增益放大器(VGA)
衰减器范围：−45 dB至0 dB
后置放大器增益(PGA)：21
线性dB增益控制抗混叠滤波器(AAF)
可编程二阶LPF范围：8 MHz至18 MHz
可编程HPF 模数转换器(ADC)
SNR：70 dB（12位，最高80 MSPS）
串行LVDS（ANSI-644，低功耗/减少信号） CW 模式I/Q解调器
独立可编程相位旋转
每个通道的输出动态范围：>160 dBc/√Hz
折合到输出端SNR：155 dBc/√Hz（1kHz偏移，−3dBFS）

2、

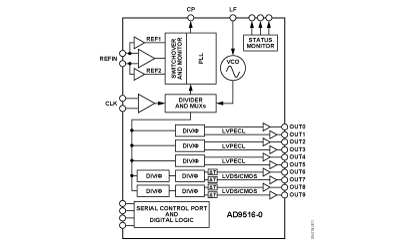

AD9516-0: 14路输出时钟发生器，集成2.8 GHz VCO

AD9516-0*提供多路输出时钟分配功能，具有亚皮秒级抖动性能，还配有片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为2.55 GHz至2.95 GHz。或者，也可以使用最高2.4 GHz的外部VCO/VCXO。

AD9516-0具有出色的低抖动和相位噪声特性，可极大地提升数据转换器的性能，并且也有利于其它相位噪声和抖动要求严苛的应用。
AD9516-0提供6路LVPECL输出（分为三对）、4路LVDS输出（分为两对）和8路CMOS输出（每路LVDS输出对应两路）。LVPECL输出的工作频率达1.6 GHz，LVDS输出的工作频率达800 MHz，CMOS输出的工作频率达250 MHz。

特性
技术指标

8路250 MHz CMOS输出（每路LVDS输出对应两路）
可以根据需要手动同步多路输出低相位噪声、锁相环
片内VCO的调谐频率范围为2.55 GHz至2.95 GHz
可选外部VCO/VCXO，最高达2.4 GHz
1路差分或2路单端基准输入
参考监控功能
自动/手动参考时钟切换/保持模式
自动从保持状态恢复
接受最高250 MHz的参考频率
可编程PFD路径延迟
可选数字或模拟时钟检测
三对1.6 GHz LVPECL输出
每对共用1至32分频器和粗调相位延迟
加性输出抖动：225 fS均方根值
通道间偏斜成对输出小于10 ps
两对800 MHz LVDS时钟输出
每对共用两个级联的1至32分频器和粗调相位延迟
加性输出抖动：275 fS均方根值
可以精调每路LVDS输出的延迟(ΔT)
上电时所有输出自动同步
串行控制端口
64引脚LFCSP封装

3、

AD9516-1: 14路输出时钟发生器，集成2.5 GHz VCO

片内VCO的调谐频率范围为2.55 GHz至2.95 GHz。其它叙述与上同。

4、AD9516-2/-3/-4/-5 见下载资料（如下）

5、 AD7982 、 ADP3335 见下载资料（如下）

6、ADA4938-1:  超低失真差分ADC驱动器（单通道）



ADA4938是一款低噪声、超低失真、高速差分放大器，非常适合用于驱动分辨率最高为16位、DC至27 MHz或分辨率最高为12位、DC至74 MHz的高性能ADC。它的输出共模电压可在较宽范围内调整，因而能够与ADC的输入相匹配。内部共模反馈环路也可提供出色的输出平衡，并能抑制偶数阶谐波失真产物。

利用ADA4938很容易实现完全差分和单端至差分增益配置。由四个电阻组成的简单外部反馈网络决定放大器的闭环增益。
ADA4938采用ADI公司的专有第三代高压XFCB工艺制造，可实现极低的失真水平，输入电压噪声仅为2.6 nV/√Hz。低直流失调和出色的动态性能，使得ADA4938特别适合各种各样的数据采集与信号处理应用。

ADA4938-1（单路放大器）采用3 mm × 3 mm、16引脚无铅LFCSP封装。ADA4938-2（双路放大器）采用4 mm × 4 mm、24引脚无铅LFCSP封装。引脚排列经过优化，有助于电路板布局，并且使失真最小。这些器件的额定工作温度范围为−40°C至+85°C工业温度范围
应用
ADC驱动器单端至差分转换器
特性
极低谐波失真
−106 dBc HD2 (10 MHz)
−82 dBc HD2 (50 MHz)
−109 dBc HD3 (10 MHz)
−82 dBc HD3 (50 MHz) 高速−3 dB带宽：1000 MHz (G = +1)
压摆率：4700 V/μs
0.1 dB增益平坦度：150 MHz
快速过驱恢复时间：4 ns
低输入电压噪声：2.6 nV/√Hz 失调电压：1 mV（典型值）外部可调增益差分至差分或单端至差分操作可调输出共模电压宽电源电压范围：+5 V至±5 V 提供单路或双路放大器配置
中频和基带增益模块差分缓冲器线路驱动器

7、

ADA4841-2:  双通道，低功耗，低噪声和低失真，轨到轨输出放大器


ADA4841-2是一款单位增益稳定、低噪声和低失真、轨到轨输出放大器，具有1.5 mA的最大静态电流。除低功耗特性以外，这款放大器还可提供2.1 nV/√Hz的低宽带电压噪声性能和1.4 pA/√Hz的低宽带电流噪声性能，以及出色的无杂散动态范围（SFDR），100 kHz频率下的SFDR为-105 dBc。为了在较低的频率下保持低噪声环境，放大器在10Hz下具有7 nV/√Hz和13 pA/√Hz的低1/f 噪声。
ADA4841-2的输出摆幅可比任一电压轨低50 mV。输入共模电压范围可扩展至负电源电压。ADA4841-2能驱动高达10 pF的电容负载，并使峰化现象降到最低。
ADA4841-2采用无铅引脚精加工封装，可在-40°C~+125°C的工业温度范围内工作。

特性

低功耗：1.1 mA/amp 低宽带噪声
2.1 nV/√Hz
1.4 pA/√Hz 低1/f 噪声
7 nV/√Hz @ 10 Hz
13 pA/√Hz @ 10 Hz 低失真
-105 dBc @ 100 kHz, VO = 2 V p-p
高速
-3 dB带宽：80 MHz(G = +1)
压摆率：13 V/µs
建立时间：175 ns至0.1% 低失调电压：0.3 mV（最大值）轨到轨输出省电模式宽电源电压：2.7 V~12 V
ADA4841-2 型号选项

产品型号产品状态封装引脚温度范围报价*
(100-499) 报价*
(1000 pcs.) RoHS? 查看PCN/PDN 样片
ADA4841-2YCPZ-R2 量产 LFCSPEADFRM CHIP SCALE 8 工业 $ 2.69 $ 2.69 Y  材料信息 - 联络ADI
ADA4841-2YCPZ-R7 量产 LFCSPEADFRM CHIP SCALE 8 工业 - - Y  材料信息 - 添加到样片车
ADA4841-2YCPZ-RL 量产 LFCSPEADFRM CHIP SCALE 8 汽车级 - - Y  材料信息 - 联络ADI
ADA4841-2YR-EBZ 量产评估板 - 待定 $ 18.25 $ 18.25 Y - 联络ADI
ADA4841-2YRM-EBZ 量产评估板 - 待定 $ 18.25 $ 18.25 Y - 联络ADI
ADA4841-2YRMZ 量产 8 ld MSOP 8 汽车级 $ 2.72 $ 2.32 Y  材料信息查看PCN 添加到样片车
ADA4841-2YRMZ-R7 量产 8 ld MSOP 8 汽车级 - $ 2.32 Y  材料信息查看PCN 联络ADI
ADA4841-2YRMZ-RL 量产 8 ld MSOP 8 汽车级 - $ 2.32 Y  材料信息查看PCN 联络ADI
ADA4841-2YRZ 量产 8 ld SOIC 8 汽车级 $ 2.72 $ 2.32 Y  材料信息查看PCN 添加到样片车
ADA4841-2YRZ-R7 量产 8 ld SOIC 8 汽车级 - $ 2.32 Y  材料信息查看PCN 联络ADI
ADA4841-2YRZ-RL 量产 8 ld SOIC 8 汽车级 - $ 2.32 Y  材料信息查看PCN 联络ADI
Cl

ose

产品状态
产品状态指该产品当前的生存周期。它指下面四个阶段之一：
预发布：该产品型号尚未投入正式生产，但是可以提供样片。
生产：该产品型号目前已在生产，可以购买和索取样片。
停产前限时购买：该型号已经计划停产，但仍然可以在限定的时间内购买。
停产：该型号产品已经停产，不再提供。本表格中列出的其它型号产品仍可以供货（如果这些型号不处于停产状态）。

温度范围
这是指该器件允许的工作温度范围。以下为所规定的三种温度范围：
民用温度范围：0 ºC～＋70 ºC
军用温度范围：－55ºC ～＋125ºC
工业用温度范围：不同型号的产品的温度范围可能不同。欲了解更多信息，请查阅产品技术资料。
汽车工作温度范围：-40 ℃～ +125 ℃

8、ADR434:  超低噪声XFET®基准电压源，具有吸电流和源电流能力

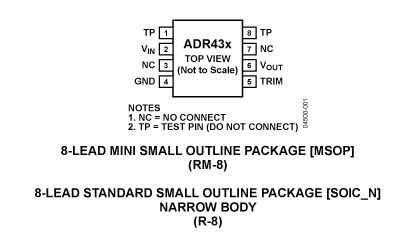

ADR43x是XFET系列基准电压源，具有低噪声、高精度和低温度漂移性能。利用ADI的温度漂移曲率校正专利技术和XFET（外加离子注入场效应管）技术，可以使ADR43x电压随温度变化的非线性度降至最小。
与嵌入式齐纳基准电压源相比，XFET基准电压源能以更低的功耗(800 µA)和更小的电源裕量(2 V)工作。嵌入式齐纳基准电压源需要5 V以上的裕量才能工作。ADR43x XFET基准电压源是唯一适合5 V系统的低噪声解决方案。
ADR43x系列的源电流输出最高达30 mA，最大吸电流能力为20 mA。它还具有调整引脚，可以在0.5%范围内调整输出电压，而性能则不受影响。
ADR43x提供8引脚MSOP和窄体SOIC两种封装。所有型号产品的额定温度范围均为−40°C至+125°C扩展工业温度范围。    应用
精密数据采集系统高分辨率数据转换器医疗仪器工业过程控制系统光纤控制电路精密仪器

特性

低噪声（0.1 Hz至10.0 Hz）：
3.5 µV峰峰值（2.5 V输出）无需外部电容低温度系数
A 级: 10 ppm/°C （最大值）
B 级: 3 ppm/°C （最大值）负载调整率：15 ppm/mA 电压调整率：20 ppm/V
宽工作电压范围：
ADR430: 4.1 V 至 18 V
ADR431: 4.5 V 至18 V
ADR433: 5.0 V 至 18 V
ADR434: 6.1 V 至 18 V
ADR435: 7.0 V 至 18 V
ADR439: 6.5 V 至 18 V 高输出源电流和吸电流：
+30 mA 和 −20 mA 宽温度范围：−40°C至+125°C

16位、6 MSPS PulSAR ADC AD7625的高速、精密、差分交流耦合驱动电路



10、ADP1706:  1 A、低压差、CMOS线性稳压器



ADP1706/ADP1707/ADP1708均为CMOS、低压差线性稳压器，采用2.5 V至5.5 V电源供电，最大输出电流为1 A。这些器件采用先进的专有架构，提供高电源抑制比，利用一个4.7 μF小型陶瓷输出电容，可实现出色的线路与负载瞬态响应性能。
ADP1706/ADP1707提供16种固定输出电压选项，ADP1708则提供可调型号产品，允许通过一个外部分压器在0.8 V至5.0 V范围内调节输出电压。ADP1706可以连接一个外部软启动电容，以便对启动时间进行编程；ADP1707和ADP1708则内置软启动电容，典型启动时间为100 μs。ADP1707具有跟踪特性，允许输出跟随外部电压轨或基准电压。
ADP1706/ADP1707/ADP1708均提供两种封装：8引脚、裸露焊盘SOIC封装和8引脚、3 mm × 3 mm裸露焊盘LFCSP封装，不仅非常紧凑，而且具有出色的散热性能，适合要求最大1 A输出电流的薄型、小尺寸应用。应用
笔记本电脑存储器元件电信设备网络设备 DSP/FPGA/微处理器电源仪器设备/数据采集系统
[url=]特性 [/url]

最大输出电流：1 A 输入电压范围：2.5 V至5.5 V 低关断电流：小于1 μA 低压差：345 mV（1 A负载）初始精度：±1% 线路、负载和温度精度：±2.5%
具有软启动特性，提供16种固定输出电压选项：0.75 V至3.3 V (ADP1706) 具有跟踪特性，提供16种固定输出电压选项：0.75 V至3.3 V (ADP1707) 可调输出电压选项：0.8 V至5.0 V (ADP1708) 利用4.7 μF小型陶瓷输出电容可实现稳定工作出色的负载/线路瞬态响应限电流和热过载保护

11、
ADP3335:  高精度、超低静态电流、500 mA、anyCAP®低压差稳压器

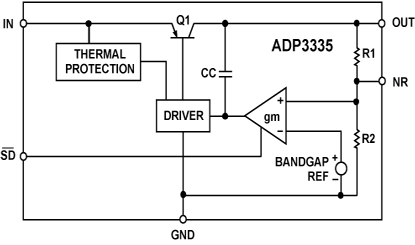

ADP3335属于ADP330x系列精密低压差anyCAP稳压器，输入电压范围为+2.6 V至+12 V，最大连续负载电流为500 mA。该器件采用MSOP-8封装且热阻最低，并采用改良的工艺，与传统LDO相比性能更出色，比竞争产品更具性能优势。它采用专利设计，仅需一个1.0 µF输出电容便可保持稳定。这款器件对输出电容的等效串联电阻(ESR)不敏感，使用任何优质电容均可稳定工作，包括适合空间受限应用的陶瓷(MLCC)型电容。ADP3335在室温条件下可达到±0.9%的出色精度，温度、线路和负载变化的精度为±1.8%。500 mA时，其压差仅200 mV（典型值）。该器件还具有安全限流、热过载保护和关断特性。在关断模式下，地电流降至2 µA以下。在小负载情况下，ADP3335具有60 µA（典型值）超低静态电流。

特性

高线路和负载精度：±0.9% (25°C)，±1.8%（整个温度范围）超低压差：200 mV（典型值、500 mA）仅需CO = 1.0 µF便可保持稳定 anyCAP = 使用任意类型的电容（包括MLCC）均可保持稳定
限流、限热低噪声低关断电流：小于10 nA（典型值）电源电压范围：2.6 V至12 V 可以在–40°C至+85°C环境温度范围内工作
