ADI最新技术就在IIC-China2011春季展


一、电机和功率控制解决方案

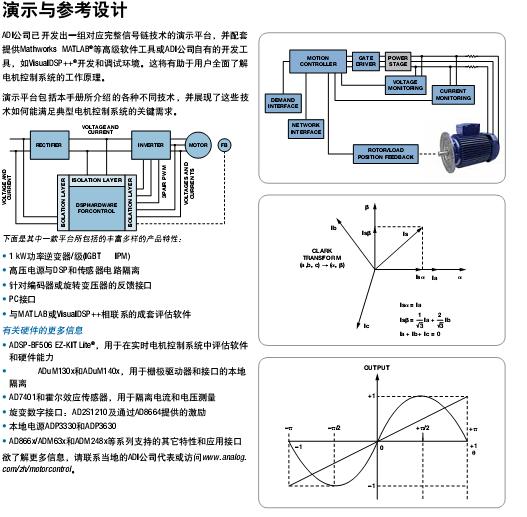

该方案介绍了基于BF506F处理器的电机控制参考设计平台。针对于不断发展的工业控制及电机应用，ADI公司推出了基于BF506F处理器的电机控制参考设计平台，该平台采用了高性能的、内嵌12-bit ADC、300MHz的DSP作为核心处理器，配合该处理器在整个的参考设计中采用了全套的ADI电压、电流及位置采集信号处理器件；并提供了交流异步电机、直流无刷电机及永磁同步电机的完整控制算法及参考系统设计。该平台提供了完整的硬件和软件模块，用户可使用该硬件平台配合Matlab实现软硬件的联调，可以大大缩短产品开发周期。


相关产品：

1、

ADSP-BF506F: BLACKFIN处理器，具有可执行闪存、模数转换器和优化的外设集，适合工业和通用应用

BF506F属于Blackfin处理器家族中的BF50x系列，具有4MB可执行闪存以及ENOB为11+的真12位双通道SAR ADC，成本和特性均优于BF504和BF504F。BF506F的特性和成本针对只需68KB L1存储器和4MB可执行闪存便可工作的计算密集型工业和通用应用进行了优化，内核时钟频率为400 MHz，外设集包括2个三相PWM单元、1个ADC控制模块、2个SPI接口、2个SPORT接口、1个CAN控制器、1个PPI、8个通用计数器以及1个移动存储器接口。BF506F采用低成本14x14mm LQFP-EPAD封装，提供商用和工业两种温度等级以及300 MHz和400 MHz两种速度等级的产品。

特性
技术指标

Blackfin处理器内核：400 MHz (800 MMACS)性能和68KB L1存储器
4MB可执行闪存
真12位、双通道SAR ADC
低功耗：数值待定
2个SPI、2个SPORT、2个UART和1个PPI接口
ADC控制模块可与外部ADC实现无缝接口，并执行同步采样
2个三相PWM单元
CAN控制器和移动存储器接口
8个通用计数器和2个32位升/降计数器，支持旋转计数
12个外设DMA通道和2个存储器对存储器DMA通道
14x14mm LQFP-EPAD封装
商用和工业两种温度等级

市场与应用
电机控制
功率变换器
不间断电源
可编程逻辑控制器
计量仪表和便携式测试设备
消费类手持式设备
医疗设备
汽车驾驶员辅助系统

2、

AD7400: 隔离式Σ-Δ调制器

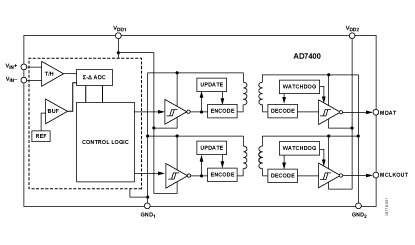

AD7400*是一款二阶Σ-Δ调制器，采用ADI公司iCoupler®技术的片内数字隔离，能将模拟输入信号转换为高速的1比特数据流。AD7400采用5V电源供电，可输入±200 mV的差分信号（满量程±320 mV）。模拟调制器对输入信号连续采样，因而无需外部采样保持电路。输入信息包含在数据率为10 MHz的输出流中，通过适当的数字滤波器可重构原始信息。串行I/O可采用5 V或3 V电源供电(VDD2)。
串行接口采用数字式隔离。通过将高速CMOS工艺和单片空芯变压器技术结合在一起，较之传统光耦合器等其它器件来说，片内隔离能提供更加优异的工作特性。该器件内置片内基准电压。AD7400采用16引脚SOIC封装，工作温度范围为−40°C至+105°C。
我们还提供采用外部时钟的产品——AD7401。

特性
技术指标

10 MHz时钟速率
二阶调制器
16位无失码
16位时INL典型值为±2 LSB
最大失调漂移为3.5 μV/°C
片内数字隔离器
片内基准电压
低功耗工作：5.25 V时最大电流为18 mA

3、
AD2S1205: 12位R/D转换器，内置参考振荡器

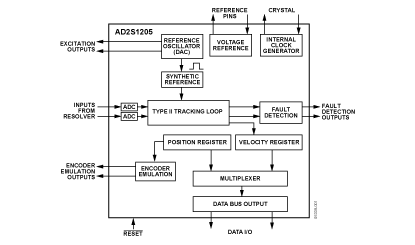

AD2S1205是一款完整的12位分辨率跟踪分解器数字转换器，内置可编程正弦波振荡器，为分解器提供正弦波激励。
转换器的Sin和Cos输入端支持3.15 V p-p ± 27%的输入信号。Type II跟踪环路可用于跟踪输入信号，并将Sin和Cos输入端的信息转换为输入角度和速率的所对应的数字量。最大跟踪速率是外部时钟频率的函数。AD2S105的工作频率范围为8.192 MHz ± 25%，最大跟踪速率为1250 rps。

特性

技术指标

完整的单芯片分解器数字转换器(RDC)
并行与串行12位数据端口
系统故障检测
精度：±11弧分
输入信号范围：3.15 V p-p ± 27%
绝对位置与速率输出
最大跟踪速率：1250 rps
分辨率：12位
增量式编码器仿真
(1024 脉冲/转)
内置可编程正弦波振荡器
单电源电压：5.00 V ±5%
额定温度范围：−40°C至+125°C
44引脚LQFP封装

4、
ADUM5230: 隔离半桥驱动器，集成高端电源

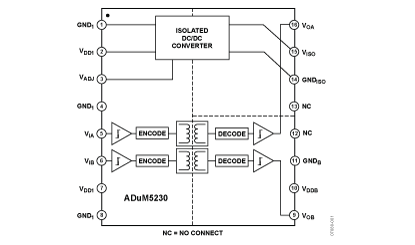

ADuM5230*是一款采用ADI公司iCoupler® 技术的隔离半桥门极驱动器，可提供独立和隔离的高端与低端输出。结合CMOS工艺和微型变压器技术，该隔离器件包括一个提供隔离高端电源的集成DC-DC转换器。这消除了与外部电源配置（如自举电路）相关的成本、空间与性能难题。该高端隔离电源不仅能为ADuM5230高端输出供电，而且可为ADuM5230中适用的任何外部缓冲器电路供电。
与采用高压电平转换的方法的门极驱动器相比，ADuM5230在输入端和任一输出端之间提供了真正的电流隔离。每一个输出端的工作电压相对于输入端的工作电压，电压差可以高达±700 VP，因此低端可工作于负压状态。高端与低端之间的差分电压可高达700 VP。

技术指标
# Ch: 2
iCouplerType: GateDriver
Package: 16-Lead SOIC
Insulation Rating (kVrms): 2.5kV rms
Max Operating Temp (°C): 105Deg
Isolated Output (V)min: 12V
Isolated Output (V)max: 18V
Isolated Output (mA): 10mA
Input Logic: CMOS
