光耦合电话防盗打器
发布时间：2011-2-22 11:06
发布者：circuit_share

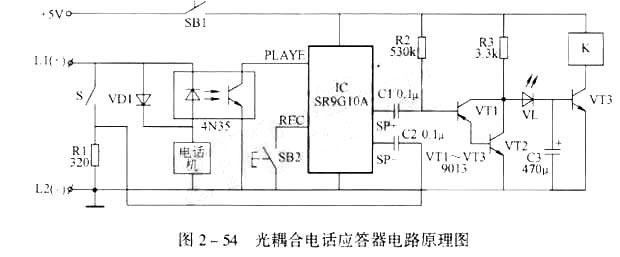

若你不在家中，当你的朋友打来电话时，该应答器会自动地将你的去处或联络电话告诉给你的朋友。该应答器安全可靠，并且不会受到忙音信号干扰。 工作原理 光耦合电话应答器的电路原理图如图所示，其中SRG10A为10S语音录放电路，接通电源按下SB2，通过其自带的驻极体传声器（图中未绘出）录入你要告诉朋友的信息。外出前按下SB1。静态时，VT1、VT2组成复合管的集电极电压VCE为0.65V左右，VL、VT3不导通。 当有电话打人时，电话机振铃，负半周使光耦合器导通，PLAYE端接地（相当于一个负脉冲的下降沿触发）而放音，一路单边音频信号经复合刮发大，使VT2的VCE升高，VL与VT3导通，继电器K吸合，使用电阻器R1接通外线模拟摘机（电话机的直流电阻为300Ω左右）；另一路单边音频信号加在电话线的两端，使你的朋友能听到你事先录入的声音。当声音播完后，电路恢复为静态，继电器释放，相当于挂机。 元器件选择 IC选用SR9Gl0A型l0s语音录放电路。 VT1~VT3均选用9013型晶体管。 光耦合器选用4N35型。 其他元器件均无特殊要求，可按图2-54所标型号及参数进行选用。 |
