电话异地监听器

发布时间:2011-6-21 10:40    发布者:电路图分享
关键词: 电话 , 监听器
自制电话异地监听器 本文介绍一种利用电话线路监听家里动静的异地监听装置,由于本监听器独立工作,可以隐蔽存放,故更具有实用性。有了该监听器,上班或外出时,如对家中安全情况不放心,只要拨通家里的电话,就可以听到家里的响动,随时了解家里的情况。

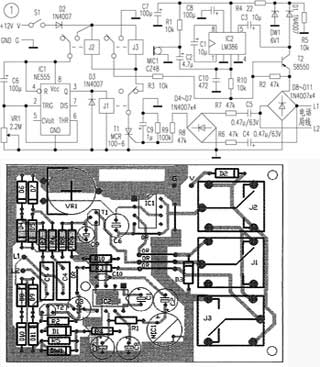

电话异地监听器的原理图如图1,它由模拟电话机摘机电路、音频信号拾取放大电路、模拟电话机挂机电路、电源等部分组成。

1. 模拟摘机电路: 模拟摘机电路由C4、R6、C5、R7、D4~D7、D8~D11、T2、T1、J3等元件组成,C4、R6、C5、R7、D4~D7为振铃信号检测电路;D8~D11完成电源极性变换,T2、T1、J3组成电子开关。平时,可控硅T1控制极无电压,呈关断状态,继电器J3常开触点断开,PNP三极管T2因基极为高电平而截止,监听器模拟在挂机状态。当有电话打入时,振铃信号经C4、R6、C5、R7耦合、D4~D7整流,通过R8加在T1的控制极上,T1导通,继电器J3常开触点闭合,T2因基极被拉至低电平而导通,音频电路得电工作,模拟摘机得以实现。T1控制极到地的C9、R9是为防止可控硅误触发而设的阻容网络;D2可防止外接电源极性接反起保护作用。

2. 音频信号拾取放大电路: 音频信号拾取放大电路由麦克风MIC1、音频功率放大集成电路IC2及外围元件构成,当模拟摘机成功时,电话局线电压经T2、D1、DW1、R4为本部分电路供电,R1为麦克风MIC1提供直流偏置。家中如有异常响声,声音信号由MIC1拾取完成声/电转换,经C2耦合到IC2的③脚,进入IC2内部进行信号功率放大,放大后的信号从IC2的⑤脚输出,经C3、导通的T2、D8~D11叠加到电话外线,异地的电话里就能听到响声。

3. 模拟挂机电路: 模拟挂机电路部分由NE555时基电路IC1、继电器J1、J2、J3、可控硅T1等元件构成,当振铃信号使可控硅T1导通、模拟摘机成功的同时,继电器J2常开触点也闭合,+12V电压加至IC1的电源端,由IC1组成的延时电路得电开始工作,开始时IC1的③脚输出低电平,继电器J1不动作,其常闭触点保持接通状态;经过一段时间后(此时间即为异地监听时间,可以通过调整VR1来调整该时间的长短),IC1的③脚输出高电平,继电器J1吸合,其常闭触点断开,迫使可控硅T1关断,继电器J2、J3释放,T2截止,模拟挂机完成。

4. 电源: 电源可使用干电池或12V外接直流变换器,由于静态耗电极小(用万用表几乎测不到电流),用8节5号干电池可以使用10个月以上。

5. 元件选择: 麦克风MIC1可用收录机中的小型内置话筒;可控硅用小型TO-92封装单向可控硅,如MCR100-6、MCR100-8等;继电器用12V双触点继电器,如943-IC-12DS、963-IC-12D、R6-112-I、RU-SS-112D、JRZ-12D、RAS-1210等型号。DW1用0.5W以上的5~6.5V稳压管,其余元件见图1注。

6. 使用: 将监听器L1、L2端接电话机外线,V端外接+12V电源,平时开关S1断开,本监听器不工作。当家里无人时,将开关S1闭合,监听器处于准备工作状态。

印刷电路板图见图2。
