多地控制开关电路2
发布时间：2011-2-20 08:29
发布者：电路图分享

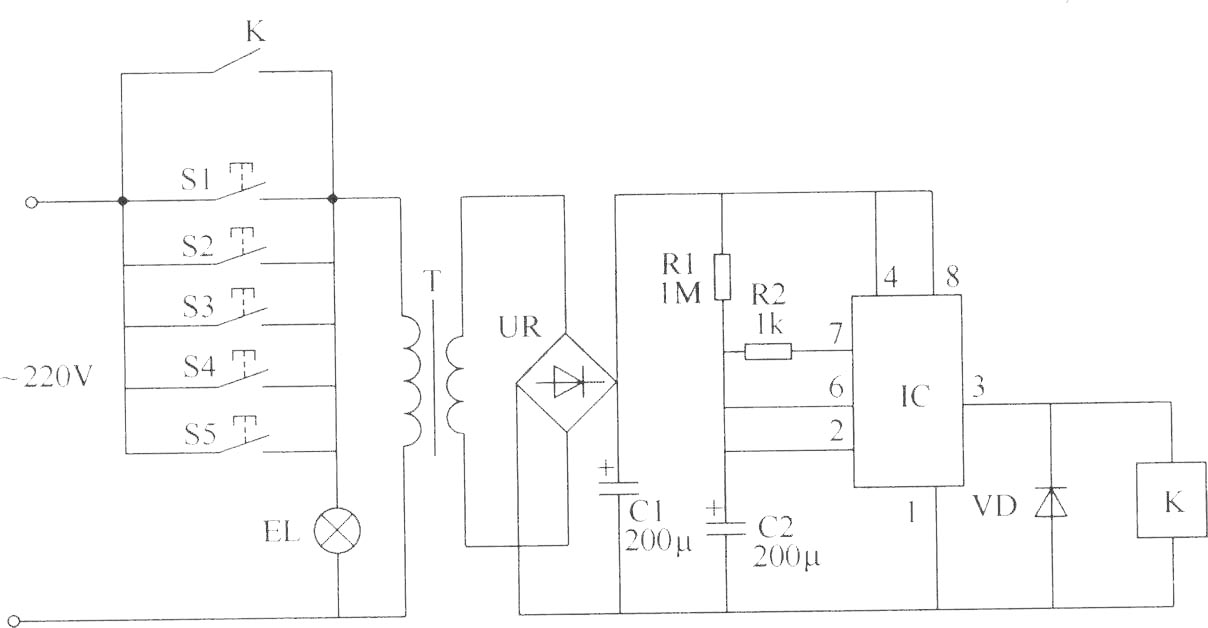

本例介绍一款具有延时功能的多地控制开关，采用多只按钮来控制一路照明灯。按动任一只按钮，均可使照明灯点亮，3min左右照明灯自动熄灭。 该多地控制开关电路由控制按钮S1～S5、电源电路和定时控制电路组成，如图所示。  多地控制开关电路 元器件选择 R1和R2选用1／4W或1／8W碳膜电阻器。 C1和C2均选用耐压值为25V的铝电解电容器。 VD选用1N4001或1N4007型硅整流二极管。 IC选用NE555型时基集成电路。 UR选用1A、50V的整流桥堆。 K选用JRX-13F型12V直流继电器。 T选用3～5W、二次电压为11～12V的电源变压器。 S1～S5均选用触头电流大于5A的动合(常开)型电源按钮。 EL选用多只40～60W的灯泡并联。 |
