一种简单的模拟接触开关电路设计
发布时间：2016-4-26 14:05
发布者：designapp

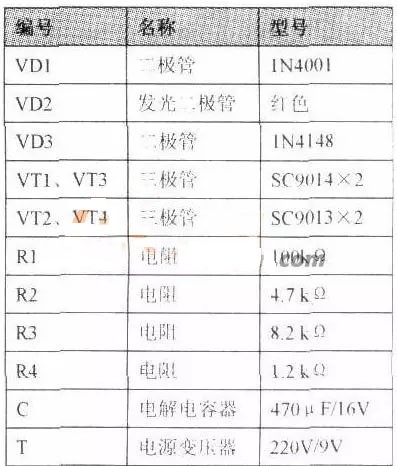

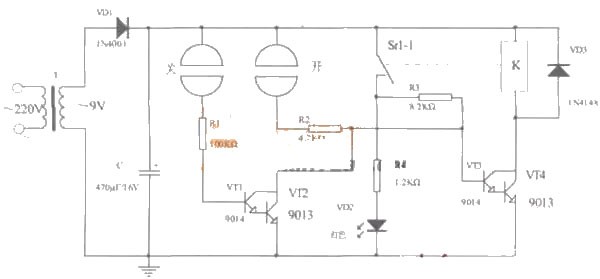

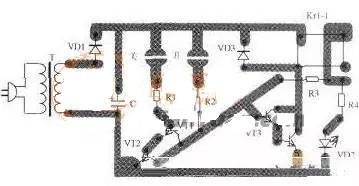

在学习了一段时间的电路知识后，相信很多朋友都希望能够亲自动手制作电路。但是由于知识与经验的限制，过于复杂的设计并不适合初学者动手，一些较为简单的设计反而是更好的选择。本文就将为大家介绍一款简单的模拟接触开关电路图，感兴趣的朋友快来看一看吧。 如图1，是利用晶体三极管开关特性的简易模拟触摸形状电路。 当接通电源时，VTl-VT4均处于截止状态，继电器线圈中无电流通过，继电器常开触点断开，发光二极管VD2不亮。当用手指触摸一下“开”开关，电源经手指电阻(约几百至几千欧)，R2注入VT3基极，复合管VT3、VT4导通，继电器线圈中有电流通过，常开触点闭合，VD2亮。由于常开开关闭合，R3接入VT3基极回路，手指离开电极后，VT3、VT4仍能保持导通状态。需要熄灭时，可以摸一下“关”电极片，由于正电源经手指电阻、Rl注入VT1基极，VT1、VT2导通，VT1、VT2的集电极电位下降。 即VT3的基极电位下降，VT3、VT4由导通状态转为截止状态，继电器线圈中无电流通过，常开触点断开，VD2熄灭。 元器件选择见下表。  表1 安装、调试与检测 1、按装配图安装各元器件。 2、手指触摸开关电极片最好能用防锈蚀的金属片。 3、检查无误后，接通电源。 4、用万用表直流电压档测量C两端电压，正常为9V左右。 5、用手指触摸“开”电极片，VT3基极电压从0增至1.4V左右，VT3、VT4导通，继电器吸合，VD2变亮。 6、用手指触摸“关”电极片。VT3基极电压下降。VT3、VT4截止，继电器释放，VD2熄灭。  图2 本文通过图文结合的方式，为初学者提供了一个操作简单易上手的模拟触控开关电路图，感兴趣的朋友可以试着按照文中给出的电路以及相关指导进行设计，在学习新知识的同时，巩固自身的动手能力。详细大家在阅读过本文后一定能有意想不到的收获。 |
