三极管开关电路以及深度饱和影响
发布时间:2015-11-27 14:28 发布者:
designapp
关键词:
三极管
,
开关电路
众所周知,
三极管
不仅可以用在放大
电路
上,在开关电路中也有非常广泛的应用。对于三极管,我们不仅仅要理解它的输出特性曲线,更要弄清楚它的原理。三极管开关电路中,是让三极管工作在饱和截止态,即集电结正偏,发射结正偏与集电结反偏的两种状态来表明开关状态。

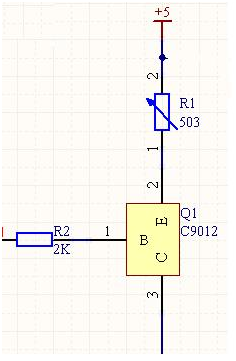

如下图为一个简单的开关电路
通过1脚的
电压
输入来控制开关管的开关。

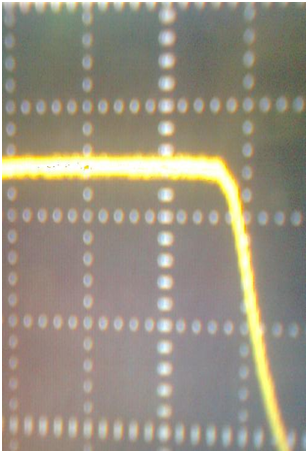

在开关电路中,饱和状态若在深度饱和时会影响其开关速度,如下图框框中的即为深度饱和带来的延迟:
饱和电路在基极
电流
乘放大倍数等于或稍大于集电极电流时是浅度饱和,远大于集电极电流时是深度饱和。因此我们只需要控制其工作在浅度饱和工作状态就可以提高其转换速度,效果如下图所示。
