第三代光源LED硬灯条高压线性IC方案LK2085的解析
发布时间：2018-5-28 16:37
发布者：qq2355773792
|
距离爱迪生发明出灯泡已经有一百多年的历史了，在这一个漫长的时间里面，灯泡以其价格低廉的优势一直住主导这照明市场。直到荧光节能灯的出现，它标志着第二代照明产品的统治地位，现在90%的照明灯具均使用荧光节能灯就很好地说明这一点。荧光节能灯已经出现几十年了，那么第三代的光源什么时候到来呢?其实他已经悄悄地进入人们的视野，它便是LED高压硬灯条。 对于LED硬灯条大家都不陌生，但是LED高压硬灯条大家就有点不清楚了，在以往，市面上的高压线性芯片大多做不了大功率的高压线性方案设计。使用高压线性方案出现的各种各样的问题也能够克服，所以，在高压硬灯条的发展这一块发展的不好。
随着高压线性技术的不断成熟，不断发展，现在的高压线性恒流芯片已经发生了翻天覆地的变化。正因为如此，高压线性ic LK2085在会在LED高压硬灯条中实例化应用。并且能够主宰LED硬灯条市场的走向。 高压线性ic LK2085 是一款单通道高精度 LED 线性恒流控制芯片， 芯片内部集成 LED 恒流控制模块、OUT 端口高压驱动模块等功能模块，可通过外部电阻精确的设定 LED 电流。芯片集成了输入线电压补偿功能，在额定输入电压范围内，通过外置电阻调节输出电流大小，维持输入功率恒定。 高压线性ic LK2085 通过检测 REXT 反馈的电流信号实现恒流控制。
其中，VOUT 为 OUT 端口电压，RCP-OUT 为 CP 到 OUT 端口电阻（根据实际调试而定），Rext 为 REXT 端口电阻，RCP-REXT为 CP 到 REXT 端口电阻（一般取值 1-2KΩ，根据实际调试而定），25 为内部参数。过温调节保护的功能就是在这种条件下产生的。 有了LK2085这款高压线性IC 之后，我们就能够很好的调控输出电流的变化，根据公式计算可得最准确的电流值。这对于高压硬灯条方案来说，已经是一个不小的进步。

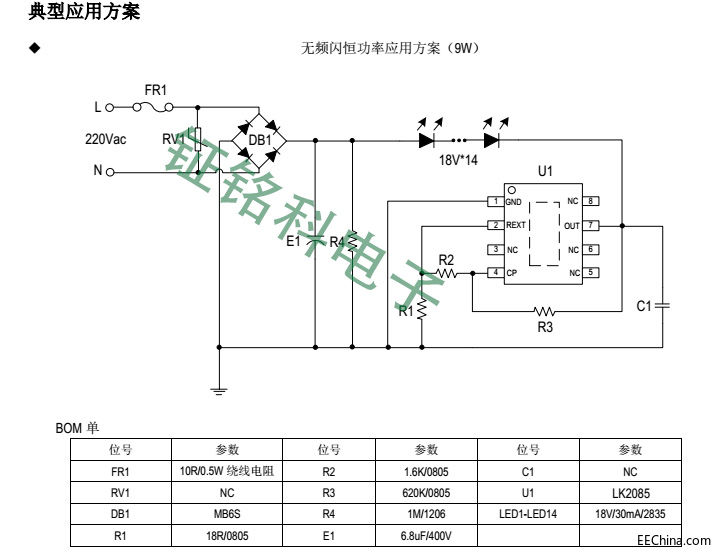

除此之外，高压硬灯条还有另一个能够简单设计的高压线性ic LK2085方案，这个方案就是一个LK2085芯片配一个电阻调电流加桥堆和灯珠 ，铝基板，加上输入电源线全部搞定。这是最基本的方案，至于高压线性ic LK2085另外一款更加稳定的方案，在下一篇文章会为大家揭晓，相信在高压硬灯条层出不穷的高压线性ic方案LK2085出现之后，LED硬灯条的发展会逐渐高升。 |
