单个ARM Cortex-A7内核 NXP i.MX6UL开发板详解（二）

发布时间：2018-1-2 17:47 发布者：myir

第2章 硬件参数2.1 核心板硬件资源

MYC-Y6ULX（i.MX6ULL核心板）采用高密度高速电路板设计，并同时兼容i.MX 6UL和i.MX 6ULL系列处理器，在大小为37x39mm的板卡上集成了处理器、DDR、NAND Flash、eMMC、电源管理等电路。核心板与底板连接采用1mm间距的邮票孔焊盘相连，抗震动能力好，稳定可靠，同时具有更高的性价比。结构如图2-1所示：

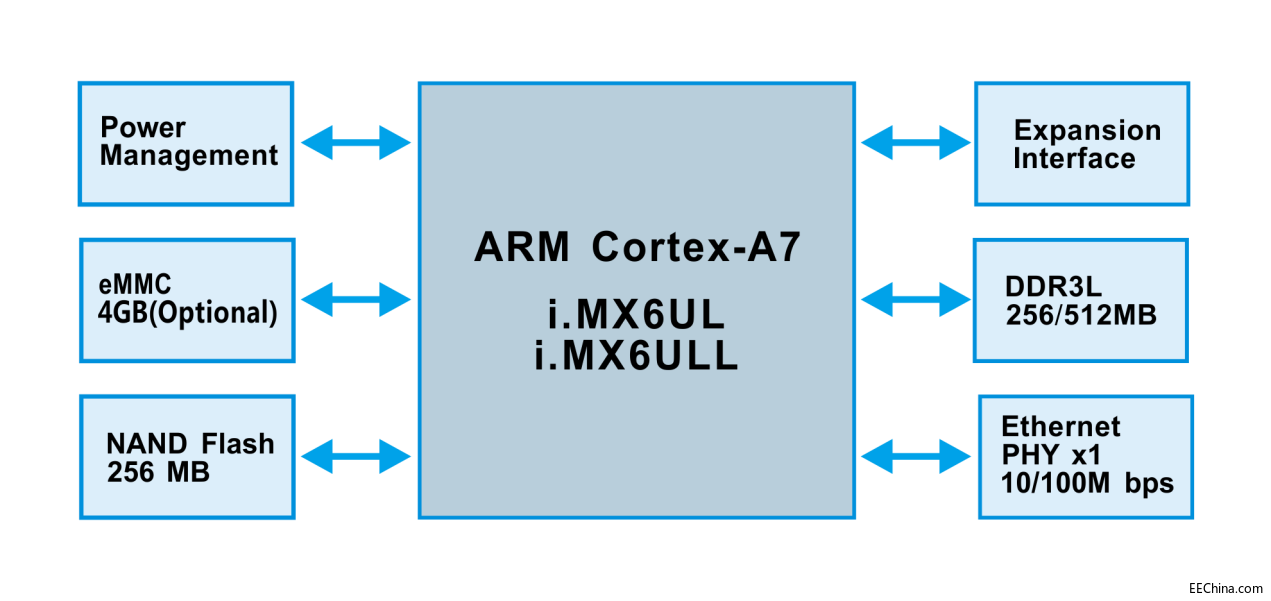

图2-1核心板硬件资源

功能	参数	配置
CPU	标配 MCIMX6G2CVM05AB, MCIMX6Y2DVM05AA	可选
DDR3	标配256MB/512MB，最高可达1GB	可选
NAND Flash	标配256MB,容量可选,512MB/1GB	可选
EMMC	标配4GB,容量可选	可选
Ethernet	10/100M PHY	标配
Expansion Connector	GPIO x 97	标配

表2-1核心板硬件资源表

2.2 底板硬件资源

MYB-Y6ULX是与MYC-Y6ULX（i.MX6ULL核心板）配套的使用的扩展底板，采用12V 直流供电，在考虑管脚复用的情况下，实现了尽可能多的功能，方便了用户更好地评估 i.MX6UL\i.MX6ULL系列处理器的性能。板上扩展出的主要功能有LCD、摄像头、USB、以太网、WIFI、4G模块、音频、TF卡、RS485、RS232、CAN、RTC、IO扩展能功能，结构图和功能列表如下：

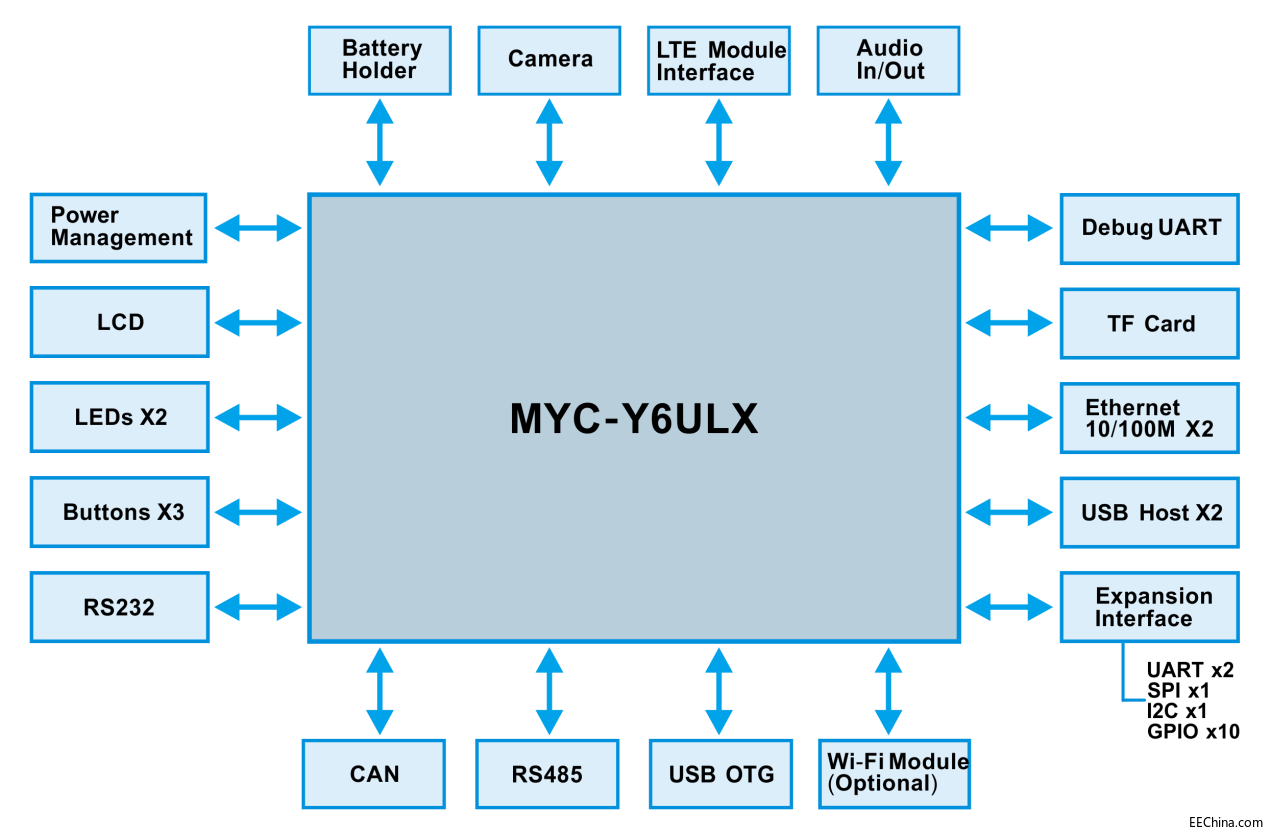

图2-2 MYB-Y6ULX资源外设

功能	参数
电源输入	12V直流电源输入，支持3.81mm接线端子和DC接头
Camera	1路摄像头输入
Ethernet	2路10/100Mbps以太网接口
RS232	1路普通3线 RS232串口（信号和电源隔离）
Debug	1路TTL电平调试串口
USB OTG	1路Micro USB OTG输入接口
USB Host	2路 USB Host接口，采用Type A型连接器
CAN	1路CAN接口（信号和电源隔离）
TF Card	1 路4 bit TF卡接口
RS485	1 路RS485接口（带信号和电源隔离）
RTC	支持RTC功能，备份电池采用CR1225尺寸电池
LCD	16位真彩色显示接口，默认480x272分辨率（4.3寸屏），支持 7寸屏（800 *480）
Audio	1路音频3.5mm输出接口；1路双声道音频3.5mm输入接口
Buttons x3	1个复位键，1个用户键，一个ONOFF
LED x2	一路电源指示灯，一路用户自定义LED
4G module	Mini PCI-E USB LTE module，SMA 外置天线
SIM卡座	一路SIM卡座
WIFI Module	板载商业级WIFI芯片，SMA 外置天线
扩展接口	一路2.0MM间距排针公座，包含SPI、I2C、UART等信号

表2-2 MYB-Y6ULX板载资源列表
