4.2.11 CAN

控制器局域网络总线CAN),主要但非只用作车辆串行数据总线,它满足该领域的特定要求:实时处理、在车辆的电磁干扰(EMI)、环境中可靠工作、高性价比以及所需带宽要求。处理器具有两路CAN总线控制器,拥有完整的CAN 协议版本2.0B 规范,支持标准和扩展的消息帧。由于管脚复用关系,MYB-Y6ULX搭载单路CAN收发器,选用的芯片是TI公司的ISO1050ISO1050最高信号传输速率可达 1Mbps,带电气隔离,可有效防止数据总线或者其它电路上的噪音电流进入本地接地并干扰和损坏敏感电路。

MYB-Y6ULX CAN总线收发器连接到了处理器的CAN1控制器上,总线端连接到了10 Pin 接线端子上。

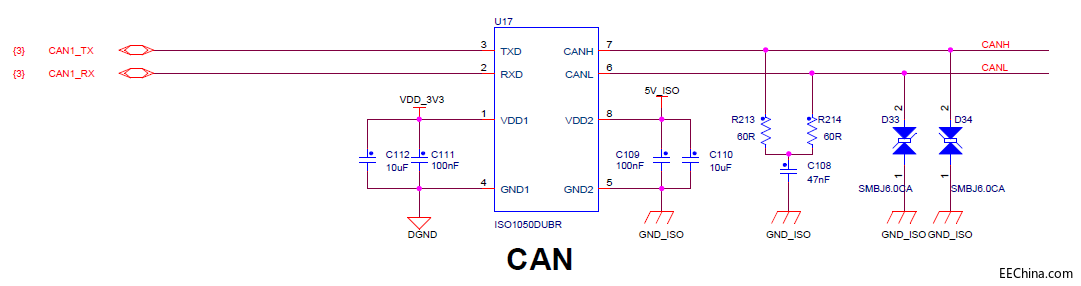

电路设计如下图所示:


4-17 CAN接口

4.2.12 RTC 备份电池

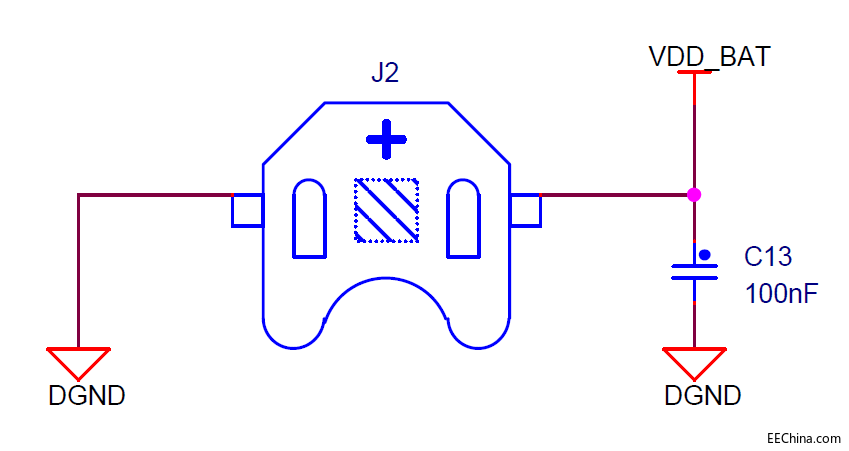

MYB-Y6ULX上搭载了一个后备电池座,可以接1220/1225大小的不可充电纽扣电池。当系统掉电时,可用于维持RTC部分的运作,其电路结构如下图所示:


4-18 RTC电池座

4.2.13 Micro SD

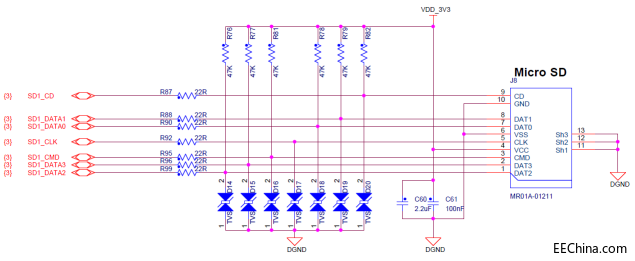

i.MX6ULL\i.MX6UL 芯片有两个SD卡控制器。SD1在板上通过标准的Micro SD 卡座扩展出来可以储存启动信息,直接从TF卡启动。在eMMC版本的核心上SD2用于连接了eMMC芯片,而NAND 版本的SD2控制器测连接到了板载WIFI模块。SD1采用4Bit 模式,电平标准为3.3V。具体设计如下图所示


4-19 Micro SD Card

4.2.14 Key and LED

MYB-Y6ULX提供了三个按键。1个用户自定义按键,用户可根据自己的应用需求,自行调整按键功能;1个系统复位按键,按下后系统会断电重启,并复位。最后一个是ONOFF按键,可以实现系统电源开关的功能,具体请阅读处理器手册。


            图4-20 按键

MYB-Y6ULX提供了1用户LED 灯,用户可以根据自己的需求,用于显示系统状态信息。原理图如下:


             图4-21 LED

4.2.15 扩展接口

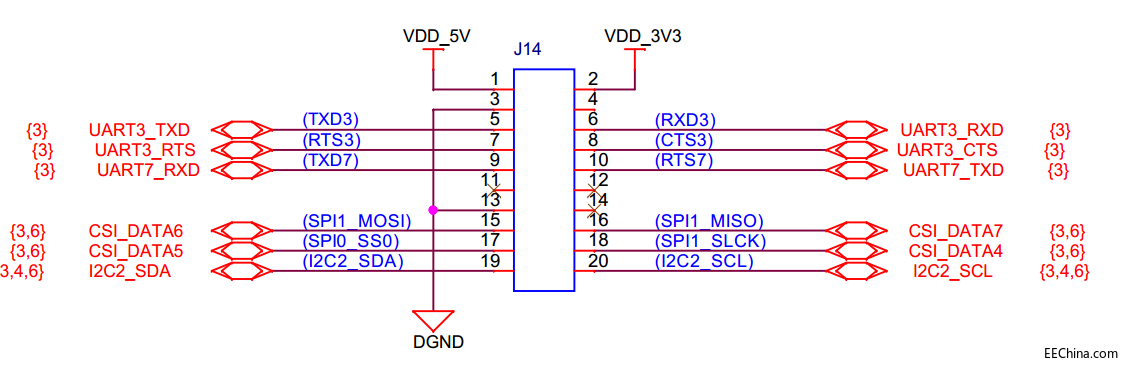

MYB-Y6ULX提供了12.0mm间距的20pin 排针,将所有空闲的GPIO均已引出,GPIO数量最高可以达到12个。此外这些GPIO也可以用作提供了SPI、串口、I2C等通用的资源。方便用户和其他设备互联。具体管脚定义和原理图如下。


图4-22 扩展接口

5章 电气参数5.1 工作温度

名称

参数

规格

说明

最小

典型

最大

单位

商业级

工作环境温度

0

--

+70

--

工业级

工作环境温度

-40

--

+85

NAND Flash版本板载WIFI芯片工作温度为-2060度。

5-1 工作温度

5.2 GPIO 直流特性

参数

标号

规格

说明

最小

典型

最大

单位

高电平输入电压

VIH

2.3

--

3.3

V

--

低电平输入电压

VIL

0

--

0.99

V

--

高电平输出电压

VOH

3.15

---

--

V

--

低电平输出电压

VOL

--

--

0.15

V

--

5-2 GPIO直流特性

5.3 电源直流特性

参数

标号

规格

说明

最小

典型

最大

单位

12V系统电压

+12V

9

12

15

V

主电源输入

12V系统电流

Iv12

---

0.25

---

A

主电源典型工作电流

RTC 电压

VDD_BAT

2.4

--

3.6

V

RTC电源输入

RTC 电流

IVDD_BAT

---

45

---

uA

RTC典型工作电流

5-3 电源直流特性

6机械参数

l 接口类型:1mm间距邮票孔

l 尺寸

u 核心板:37 x 39 mm

u 底板:105 x 140mm

l PCB规格:

u 核心板:8层板设计,沉金工艺,独立的完整接地层,无铅化工艺

u 底板:4层板设计,沉金工艺,独立的完整接地层,无铅化工艺

MYC-Y6ULX机械尺寸如图6-1所示:


6-1 MYC-Y6ULX尺寸图

注:需要更详细尺寸信息请查阅MYC-Y6ULX CAD机械文件

MYB-Y6ULX机械尺寸如图6-2所示


6-2 MYB-Y6ULX尺寸图

注:需要更详细尺寸信息请查阅MYB-Y6ULX CAD机械文件
