安规Y电容是什么电容?若安规Y电容上机后产生不良是什么状态,会不会造成短路的情况发生?会不会失效?会不会引起火灾?

安规Y电容是安规电容系列,安规电容是指用于这样的场合,即电容器失效后,不危及人身安全。它包括了X电容和Y电容。x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-EN-E)的电容,一般是成对出现。基于漏电流的限制,Y电容值不能太大,一般X电容是uF级,Y电容是nF级。X电容抑制差模干扰,Y电容抑制共模干扰。

安规Y电容,按国际标准IEC 60384-14执行生产与检验。100%合格出货。它的主要结构由瓷片,电子引线与环氧树脂组成。瓷片的介质为陶瓷粉,高温烧结而成,然后正反两面镀银电极,再焊锡引线与涂装环氧树脂

如果安规Y电容在PCB板上被击穿。只有两种可能,一种是热击穿,另一种是电//击穿。无论是哪种方式击穿的电容,所表现都是判定为电容失效:不导电,不通电。因为内部芯片结构已被破坏,边缘破碎,两端子间成断路状态。而电容器的外观一般无损伤,较严重的情况就是安规电容表面包封料有击穿的痕迹呈黑色。因此安规Y电容失效后,只是会不通电,不会发生火灾,不会对使用者的安全照成影响。

为保障使用安全。在使用时注意工作电压、工作环境、工作时间,严格按照GB标准或IEC标准操作。建议安规Y电容搭配X电容一起使用,耐电压、加强绝缘效果更佳。

安规Y电容,安规电容,X电容,Y电容

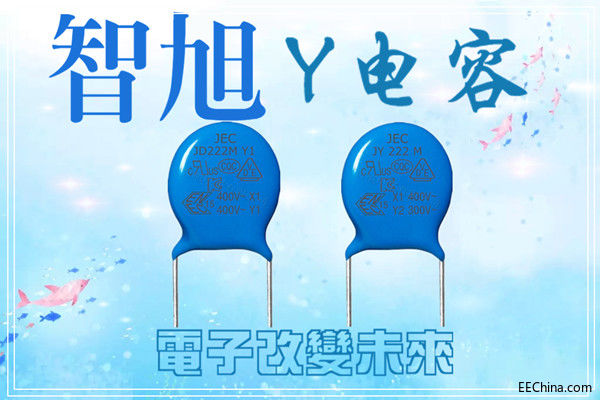

安规Y电容在PCB板上被击穿,有两种可能,一种是热击穿,另一种是电//击穿.表现都是判定为电容失效不导电;不通电,不会发生火灾,不会对使用者的安全照成影响. 安规Y电容失效后会怎样.jpg
