讨论中：DIY 原理图 STM8S208 + STM8L101

老郭 · 发表于 2009-10-9 11:19:19

会计，怎么玩，说细点

Netjob · 发表于 2009-10-9 11:53:05

DIY 的的意义在于乐趣，而非比赛，
430贵，PIC工具贵，AVR锁死让人讨厌，2051有点老。
看看STM8 能否有这样的条件了，
软件好用？开发工具便宜？价格便宜？。。。

wangkj · 发表于 2009-10-9 12:17:11

支持netjob的玩法。不能设定时间点，这不是公司项目，做到哪里算哪里，从最简单的开始。一点点进步。
这种cpu,两层pcb就能搞定，制版费用便宜。
不像arm9,几乎都是bga的，制版至少4层，焊接相当麻烦。
先可以从电子表开始，可以说手带的，也可以类似闹钟。

wangkj · 发表于 2009-10-9 12:35:09

供电可以用电池或者超级电容，后期可以增加太阳能电池，现在的太阳能电池太便宜了。

老郭 · 发表于 2009-10-9 12:59:03

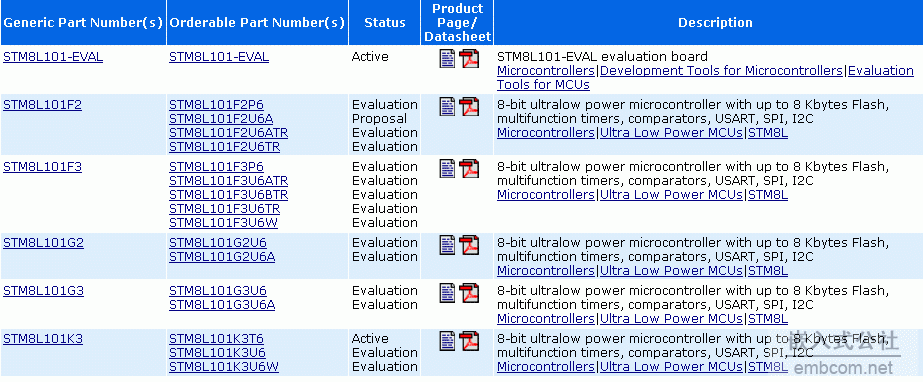

好的。需要站方做什么？我正在和ST公司联系。这是STM8L的器件列表：

http://www.st.com/stonline/stappl/productcatalog/app?path=/pages/stcom/PcStComPartNumberSearch.searchPartNumber&search=stm8l101

wangkj · 发表于 2009-10-9 13:21:47

netjob应该带头行动，俺还得搞俺的显卡，这个只能支持，多帮忙看看。

Netjob · 发表于 2009-10-10 10:30:43

本帖最后由 Netjob 于 2009-10-10 10:43 编辑

我是要搞这个STM8L的啦，正打算买个STLINII仿真器和STM8L芯片。

一个DS1307日历时钟，一个码段LCD或一个128*64LCD
再加个DS1820做温度。加个PWM 驱动的蜂铃器或压电陶瓷。
一个TEA5767 数字调频收音机模块。输出使用手机的耳塞。
一个SPI接外部FLASH。
几个发光LED 和 RC接触按键和按键，复位按键。
和一个串口【或CP2102做USB转串口】（输出到PC的超级终端）。
MINI USB 供电或CP2102做USB转串口。
一个电位器的AD和一个DAC输出驱动的LED
自己DIY个双面PCB。

这是入门开发板，先熟悉STM8的软件和硬件。【这个板也保值，哪个学STM8L的人都用得上】

不需要的功能可以不焊接，这样就低功耗了。成本也可以低点。
这样的开发板，STM8L芯片选用哪款比较合适？

老郭 · 发表于 2009-10-10 10:34:30

好的。至于STM8L芯片选用哪款，等香水城回来我问他

Netjob · 发表于 2009-10-10 10:46:37

那么我就先画原理图-封装-PCB了。
各位大虾有什么提议/建议，请多多提点啦。

wangkj · 发表于 2009-10-10 12:01:20

建议别搞那么复杂，太多了，反而不好。先从简单的电子表做起。
用现成的断码数码管，用纽扣电池+超级电容供电。

Netjob · 发表于 2009-10-10 15:15:09

本帖最后由 Netjob 于 2009-10-10 15:23 编辑

老王，如果是电子表，这个没接触过STM8的未免太不划算了吧。

上面的开发板不大，东西都很简单，布板也很好的。至于元器件也很好购买的。
功能也比较齐全了，这样也对得起STM8的菜鸟了。

要玩的东西也多一些，时钟，收音机，USB转串口，温度，电容按键，ADC/DAC/PWM，
媒体声波表等等
DS1307时钟使用CR2102电池，否则开发板加个5号电池座。。平时USB供电。

最主要的是不玩的外设可以不焊接的。
而且这个开发板比较保值。也具有推广的价值，成本能做到30-70元吧。
30-70元就可以DIY一个TM8L的好平台。长期推广STM8的平台。
那个菜鸟学STM8都会考虑考虑玩玩吧？

wangkj · 发表于 2009-10-10 15:32:11

俺是担心贪多嚼不烂。兄弟如果能搞定，那当然好啦。

Netjob · 发表于 2009-10-10 15:50:52

本帖最后由 Netjob 于 2009-10-10 15:57 编辑

阿莫的OURAVR 就是靠AVR 火起来的， AVR有什么优点？能让 OURAVR红火起来呢？
这么多人爱用AVR，其实AVR远远不及430好用，430一个并口下载仿真板就很好用了，
AVR还是有ISP下载程序，仿真非的要购买仿真器（比较贵）
而且AVR很容易锁死！那就是很麻烦的事情。

STM8好不好用我不知道，因为暂时还未入门。
不过它的仿真器STLINKII才100RMB这点就值得推广。
开发环境希望有IAR那么好用就好了。或者IAR以后有支持STM8的啦。

我是认为STM8大有取代AVR的势头的。或者也可以拿下430的很多市场～
STM32不就是靠199的开发板而火起来的吗？
STM32不也是击败【流氓卖蕊】的LS3系列CM3芯片吗？
横向看看ADI的BF53X ，推广了这么长，有什么效果？不就是开发工具贵，芯片也贵的恶果吗？

看能否借STM8的东风，也让此网站火一把吧。

Netjob · 发表于 2009-10-10 16:04:52

至于低功耗比拼，也是可以玩的，使用电容供电或5号电池供电，看谁的时钟工作更长，
电池寿命更长，当然许多外设要关闭或者不焊接了。

这个在布板是可以留电源和地的跳线，让每个外设可以独立进行关闭。

Netjob · 发表于 2009-10-10 16:37:07

本帖最后由 Netjob 于 2009-10-10 17:00 编辑

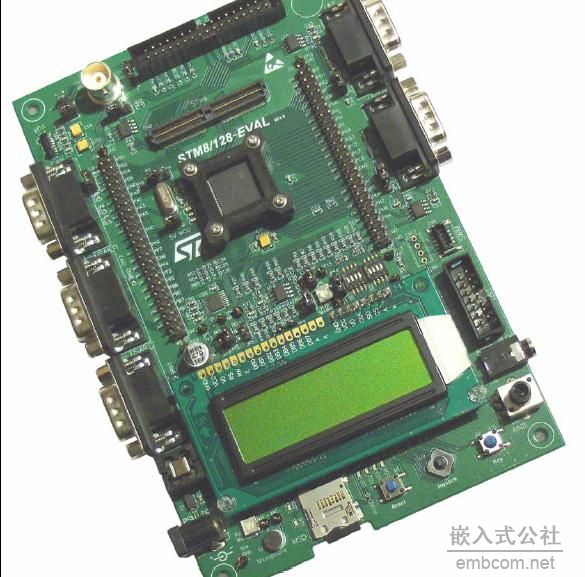

看看原装STM8开发板的不足。

其实ST出的STM8开发板有很多不足的。不太适合菜鸟的。

1.没有USB 供电和USB通信，这点不爽。
2.没必要使用SD CARD。因为STM32开发板已经有了，
直接用SPI接个AT45DB的SPI FLASH就可以了，也不要买SD卡。文件系统了。
直接使用链表
3.使用USB转串口就不要这么多串口了，什么MAX232.
4.没有RTC 时钟
5. 没必要搞模拟的音频，
还不如直接用个数字调频模块实用,有乐趣！
6.CAN口可以做回环模式的，因此也没必要玩外部通信的接口了，
菜鸟学习CAN，只有有点通信协议基础，使用回环模式，基本可以入门了。

7. ST的液晶太省了，两行的字符液晶，开发板建议搞个码段液晶和一个128*64液晶。

8.没看到电容按键，这个STM8的特点。

====================================

原装STM8板有声音播放与录音的，这个电路成本有点高了，不知大家有何看法？
是否建议增加此功能？

扩展的功能，原装STM8板有电机控制功能。
目前开发板可以留接口，驱动直流无刷电机，【DVC/VCD光驱的主轴电机】
或者将来的电动执行车控制器。

老郭 · 发表于 2009-10-12 11:02:38

NetJob有空打个电话过来。号码在站内短信内告诉你

老郭 · 发表于 2009-10-12 11:26:01

香水城说，咱们讨论的这个项目需要带LCD驱动器的STM8L152，但这个型号现在还没有正式发布，在进行内部测试，拿不到样片。

目前发布的只有STM8L101系列，这是它的数据手册：http://www.st.com/stonline/products/literature/ds/15275.pdf

和参考手册：http://www.st.com/stonline/products/literature/ds/14400.pdf

wangkj · 发表于 2009-10-12 11:51:57

内测的才有前途

phoenixmy · 发表于 2009-10-12 13:17:22

顶楼上王会计

公社要是搞到内测的优势可就大了

一不小心再帮st找几个bug出来那就更牛了

老郭 · 发表于 2009-10-12 13:56:20

内测的他们怎么会给啊~
