讨论中：DIY 原理图 STM8S208 + STM8L101

Netjob · 发表于 2009-10-24 22:27:34

估计GPS也是不太好玩吧？

以前搞过手机模块，实现了中、英文短信 RTU 控制. 实现参数输入等等，～其实也没好玩。而且成本太高了！
如果是上网方式的，还不如学学STM32F107的EMAC+uIP1.0的WEB SEVER程序
和USB OTG。这也可以看作纯软件的问题，把软件搞懂了，基本上也没太大必要DIY 硬件的。

现在搞的也是个DEMO 方案，做个参考，看看需要如何修改的。是个初步方案吧。
而且芯片都没有货，仿真器目前也不支持STM8L101等。编译器只有16K的学生版。
。。。。
搞这个STM8项目确实有点郁闷！

Netjob · 发表于 2009-10-26 11:29:10

初步的DIY 原理图
STM8S208 + STM8L101

大家给点意见，也看看有哪些BUG. 器件都尽量使用好卖/便宜的了。
或许大家多多给点意见！
谢谢。

我大概规划一下PCB. 打算找个盒子，这样就更美观了。

stm8s2009.pdf (73.18 KB)

Netjob · 发表于 2009-10-26 12:52:49

本帖最后由 Netjob 于 2009-10-27 11:49 编辑

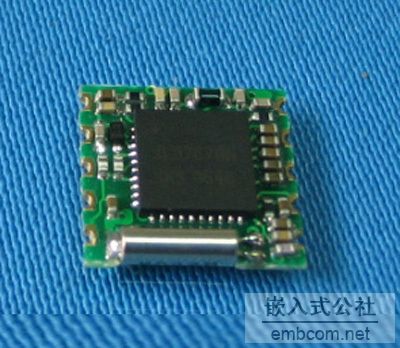

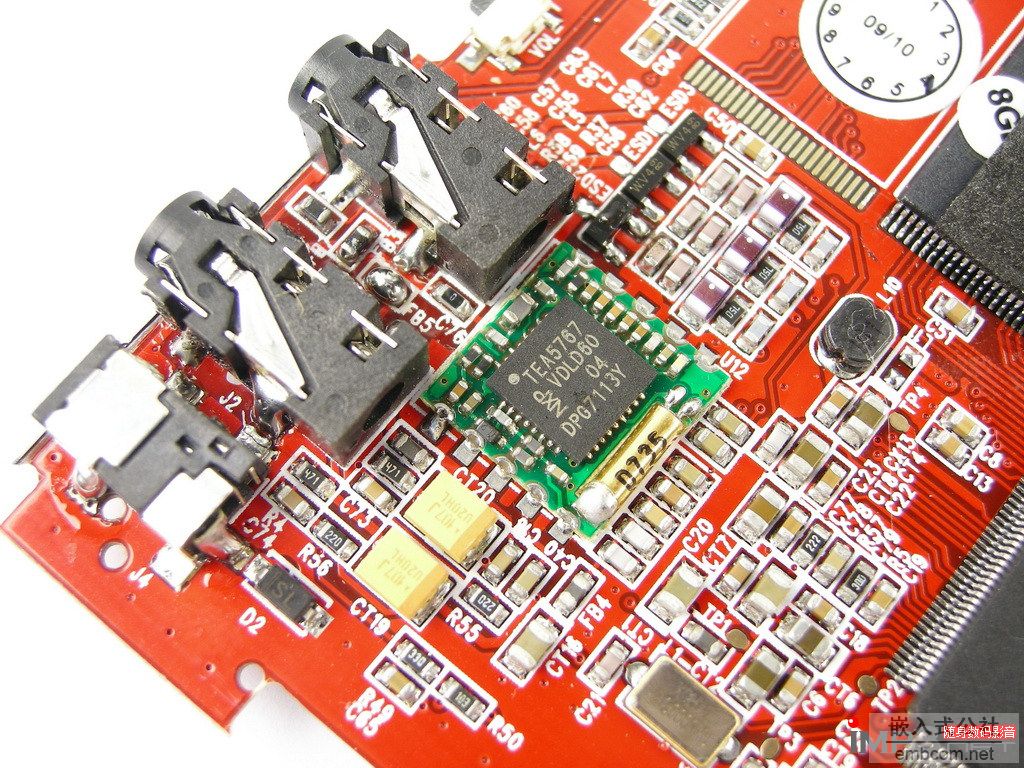

那位有 TEA5757 MP3上用的调频收音机模块的资料。

打算购买整个模块，不要焊接那些元件。淘宝上有这样的模块，大概10元。
目前没有样品与接线图/CAD图。因此无法加上来。
估算一下 IC 价格，
TFDU4300 大概  6 RMB *2
DS1820    大概 6 RMB
DS1307    大概 3 RMB
1.04 OLED  大概 10 RMB
LM1117    大概  1.5 RMB  *2
CP2102    大概  5 RMB
IMP811S 大概  1 RMB
TPS61040  大概  4 RMB

AT45DB642太贵了，改为
AT45DB011 大概  2 RMB

STM8S207/208 LQFP64    ? RMB
STM8L101       TSSOP20  ? RMB

还有TEA5767 模块大概是7 RMB

老郭 · 发表于 2009-10-26 22:26:19

STM8L101 好像是4.5元

wangkj · 发表于 2009-10-27 08:45:59

没看明白，直接用5v的电源不好吗？干嘛非用12V ldo到 5，3.3V?
TI的那个tps的芯片好像是dc-dc,我记得价格不低，焊接困难。

毛毛猫 · 发表于 2009-10-27 09:35:54

12V应该是那个OLED要用。

phoenixmy · 发表于 2009-10-27 09:37:54

调频收音模块是NXP的？

最近总是看到silicon labs的广告，不知道他们的怎样

Netjob · 发表于 2009-10-27 11:42:30

本帖最后由 Netjob 于 2009-10-27 11:47 编辑

我的电脑PDF有问题了，老是打印不了！
原理图也改了一下的。现在打印不了PDF!,汗！

这个DIY板不玩的元件可以不焊接，这样就会很精干。
也是下一步 DIY STM8的基础了，有了这个DIY，干什么STM8的PK都容易多了。

发觉STM8的芯片不好购买，是不是怕别人搞开发板DIY抢了他们开发板的生意？

f.luo · 发表于 2009-10-27 11:54:35

pdfcreator挺不错的，可以用来试一下。

Netjob · 发表于 2009-10-27 14:44:03

本帖最后由 Netjob 于 2009-10-27 16:53 编辑

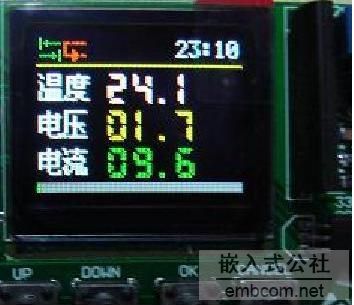

如果是1.5寸的OLED真彩屏，要38元吧，是SPI接口的，接线少，就是价格有点高罢了。至于5V/3V3是这样的，主要是OLED 需要<3.5V的操作电压。

下面是最新的原理图与PCB 板尺寸/元件：

老郭 · 发表于 2009-10-27 18:19:49

“发觉STM8的芯片不好购买”

这个交给我们了，没问题的。只要是ST的东西，你写明型号就可以了，可以一起买。

lelee007 · 发表于 2009-10-27 20:29:08

老郭出面找香城主应该不成问题吧？！

这个东东好玩，俺也打算加进来

跟ARM9通信有哪些接口？！

lelee007 · 发表于 2009-10-27 20:33:07

不过开发工具还没研究过

俺觉得收音机和OLED比较有吸引力，低功耗俺估计玩不出什么名堂，看高手怎么玩

算了下价格，大概￥50多，加上PCB＋电阻电容，也不到￥80吧

kbgyzp · 发表于 2009-10-27 21:00:11

实在想不明白很多高手也喜欢用仿真器。弱弱的问有这必要吗？
俺一直都是只要能下载程序就行。出现问题借助串口，显示等来搞定的。

Netjob · 发表于 2009-10-28 00:05:42

太气人了！网上一大堆卖TEA5767模块的混混，却没有一个混混提供CAD图和引脚资料。。。

决定自己DIY TEA5767 FM 数码调频收音模块。
看了看 21IC和OURDEV上暂时都没有人DIY FM 收音机的。咱们可是第一个玩的了。也是第一个玩OLED的了。

回 lelee007, 这个STM8 主要通讯的是红外和USB转串口(没有什么与 MCU 通讯的)
主要是针对普及的红外遥控器与PC USB.
其它通讯也玩过些，例如：485、GSM手机模块、CC2500, EMAC+PHY+uIP1.0。。。
就不再玩些重复工作了。而且成本相对也高一些，不适合菜鸟的。

各位有什么好的玩意建议啊？

chaplin1999 · 发表于 2009-10-28 08:52:14

本帖最后由 chaplin1999 于 2009-10-28 08:58 编辑

http://www.ourdev.cn/bbs/bbs_con ... ext=TEA&bbs_id=9999
上看到有TEA5676详细资料和引脚图

wangkj · 发表于 2009-10-28 09:10:12

东西太多，但愿能搞定。

Netjob · 发表于 2009-10-28 09:47:03

本帖最后由 Netjob 于 2009-10-28 09:54 编辑

其实都好多东西都都是搞过的，好比 USB2UART, SPI FLASH, DS1820 , OLED, DS1307-RTC, I2C..
没搞过的就是 IRDA的红外 TFDU4300.这个和TEA5767.
不过对于偶菜鸟来说，信心是OK的。

不过到时整理电路图和布板时的初期，还请各位多多给意见。

kk2614755 · 发表于 2009-10-28 20:22:54

顶.................

老郭 · 发表于 2009-10-29 16:49:21

Netjob，请给我打电话，商量ST元器件的购买。我的联系方式：

http://www.eechina.com/contact.php
