Bus总线布线时如何做到等长

发布时间：2010-10-17 11:21 发布者：techshare

关键词： BUS , 布线 , 等长 , 总线

Bus走线模式是在13.6版本中可以实现的模式，现在14.x以及15.0都已经取消了这功能，如果有兴趣的朋友可以通过以下步骤来实现：

1.在命令栏中输入：setacon_oldcmd回车就把模式切换到以前版本，14.x和15.0都可以，不过切换后有点区别。

2.把要Bus走线的net从pin中引出一小段走线。

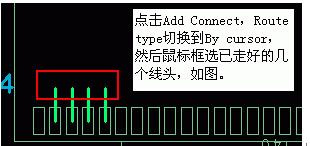

3.点击AddConnect，Routetype切换到Bycursor，然后鼠标框选已走好的几个线头，如图。

此主题相关图片如下：

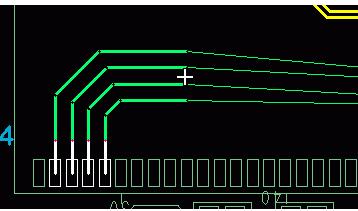

4.Bus走线。

此主题相关图片如下：

如果要取消这模式，在命令栏输入：unsetacon_oldcmd
