难点电路详解之负反馈放大器电路(2)
发布时间：2016-7-25 11:12
发布者：designapp
关键词：
负反馈放大器
|

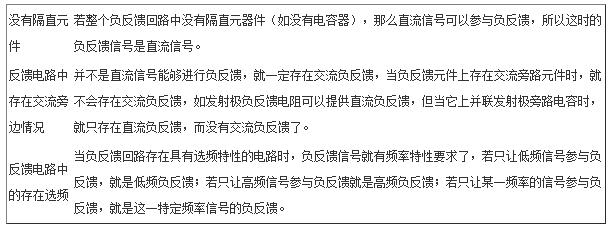

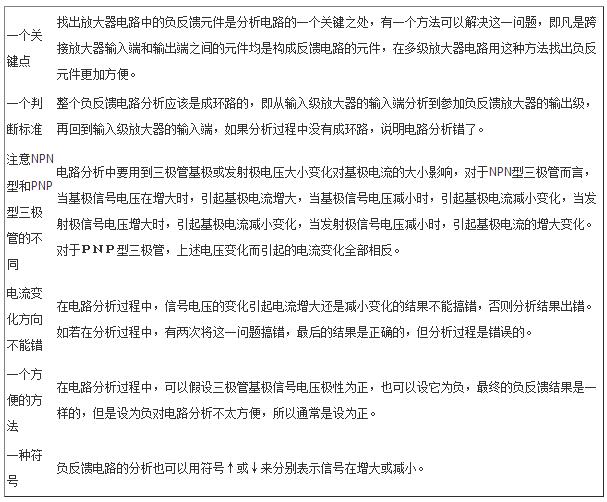

1.3 负反馈电路分析方法 负反馈电路是初学者比较难学的电路之一，如果掌握了基本的电路分析方法和四种典型的负反馈电路工作原理，那学习将比较轻松。 ①瞬时信号极性分析法 对于负反馈电路工作原理的分析有特定的方法，即采用信号电压瞬时极性分析法。如图4所示是一种负反馈电路，以该电路为例介绍这种电路分析方法中。  图4 瞬时信号极性分析法示意图  ②电路分析说明 在采用瞬时信号极性分析法分析负反馈电路时，要注意以下几点。  ③负反馈信号种类分析说明 在进行负反馈电路分析时，要分析出参加负反馈的信号种类，如是直流信号还是交流信号，对交流信号而言是低频还是高频信号，还是某一特定频率的信号。 分析参加负反馈的信号种类时，主要是看负反馈电路特性和整个负反馈回路的特性，有这些回路特性决定了负反馈的种类，主要有下列几种情况。  |
