难点电路详解之负反馈放大器电路(4)

发布时间:2016-8-10 12:27    发布者:designapp
关键词: 负反馈放大器
2.2 电流串联负反馈放大器

如图8所示是一级共发射极放大器,R3构成电流串联负反馈电路





图8 电流串联负反馈电路

R3是VT1发射极负反馈电阻,R3接在发射极回路中,而发射极是这一放大器输入、输出回路共用端,所以R3是接在放大器的输入端和输出端之间的,它有可能构成负反馈电路。

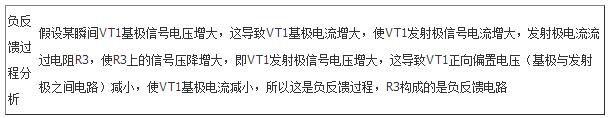

1.负反馈电路分析

VT1发射极电流流过电阻R3后,在R3上产生电压降,这一信号电压降就是反馈信号电压。



电阻R3上负反馈信号电压与输入信号相串联,所以这是串联负反馈电路。



【负反馈量提示】:

这种负反馈电路中,如果VT1发射极电流大小不变,负反馈电阻R3愈大,在R3上的负反馈信号电压愈大,使VT1基极电流减小量愈大,即负反馈量愈大,放大器的增益愈小,反之则相反。电路中,由于直流和交流电流都流过了负反馈电阻R3,所以R3对直流和交流都存在负反馈作用。

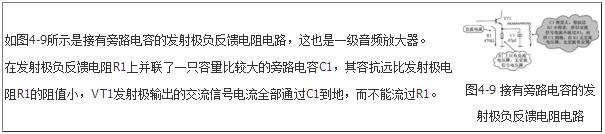

2.接有旁路电容的发射极负反馈电阻电路

三极管发射极电阻构成的是电流串联负反馈电路,这一电路根据是否接有发射极旁路电容和该电容容量大小不同,有多种变形电路。



R1是发射极负反馈电阻,没有接入C1时VT1发射极流出的直流电流和交流信号电流都流过R1到地,R1对直流和交流都存在负反馈作用。加入C1后R1只存在直流负反馈作用,因为交流信号电流没有流过R1,所以R1对交流信号不存在负反馈作用。

F,对于音频放大器而言,该电容容量很大了,它对所有频率音频信号呈现很小的容抗,所以它能让所有频率的音频信号通过。m从图中可以看出,C1的容量为47

判断发射极电阻存在什么样信号负反馈的方法是:

什么样的电流流过发射极电阻,就存在什么样信号电压,便存在什么样的负反馈,所以只要分析是什么样的电流流过了发射极电阻即可。

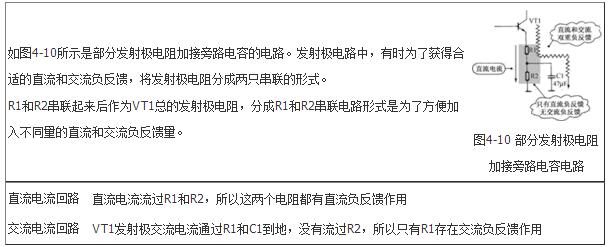

3.部分发射极电阻加旁路电容电路



采用这种发射极电阻设计的目的是获得更大的直流负反馈同时减小交流负反馈,因为交流负反馈量太大后,会使放大器的增益下降得太多。



【分析提示】:

对于这种多个发射极电阻串联电路,分析哪只电阻是直流还是交流负反馈关键是看流过该电阻的电流是什么,如果只是直流电流流过该电阻,就是只有直流负反馈。如果除直流电流外还有交流电流流过该电阻,则该电阻存在交流和直流的双重负反馈。

4.接有高频旁路电容的发射极负反馈电阻电路

F,但是容抗已经很小,远小于发射极负反馈电阻R2,所有的高频信号通过C2流到地线。加入了C2之后,R2没有高频信号负反馈作用,只存在直流负反馈。m如果VT1管构成的是高频放大器(电路中的输入端耦合电容容量减小几百皮法),高频放大器的工作频率远高于音频信号频率,由于信号的频率本身高,C2容量虽然只有1

【分析提示】:

F的电容C2,在不同工作频率的放大器中所起的具体作用不同。对音频信号而言,C2只对音频信号中的高频信号进行旁路;对于高频放大器而言,则对所有的高频信号旁路。m通过这一电路的分析可知,在进行电路分析时有时不仅要了解是什么类型放大器,了解电路中元器件的特性,有时还需要了解元器件标称值的大小,否则电路分析不准确,例如电路中同是1

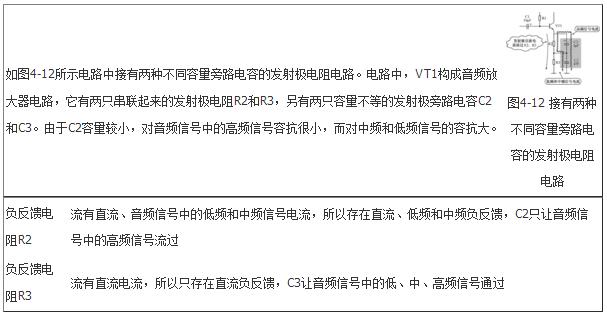

5.接有不同容量旁路电容的发射极电阻电路

6.判断电流负反馈电路方法

电流负反馈电路判断方法是这样:如图4-13所示,如果将放大器的输出端对地交流短接后,放大器中负反馈仍然存在,那么是电流负反馈电路,否则就不是电流负反馈电路。





图4-13 电流负反馈电路判断方法示意图

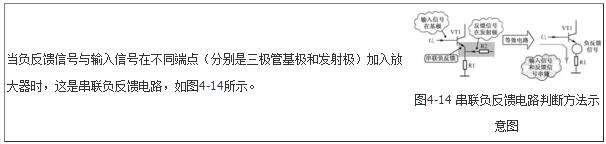

7.串联负反馈电路判断方法
