难点电路详解之负反馈放大器电路(1)
发布时间：2016-7-18 14:23
发布者：designapp
关键词：
负反馈放大器
|

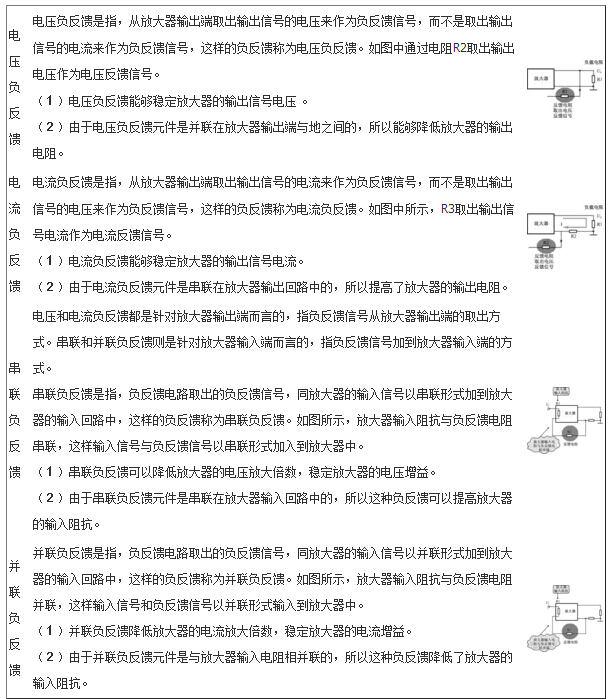

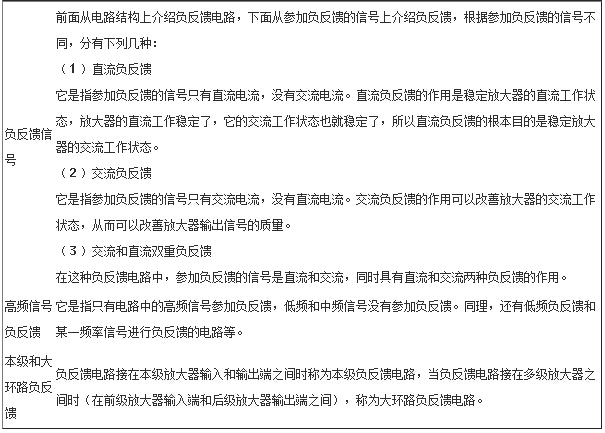

1 负反馈放大器 在放大器中采用负反馈电路，其目的是为了改善放大器的工作性能，提高放大器的输出信号质量。在引入负反馈电路之后，放大器的增益要比没有负反馈时的增益小，但是可以改善放大器的许多性能，主要有四项：减小放大器的非线性失真、扩宽放大器的频带、降低放大器的噪声和稳定放大器的工作状态。 1.1 正反馈和负反馈概念 放大器的信号传输都是从放大器的输入端传输到放大器输出端，但是反馈过程则不同，它是从放大器输出端取出一部分输出信号作为反馈信号，再加到放大器的输入端，与原放大器输入信号进行混合，这一过程称为反馈。 ①反馈方框图 如图1所示是反馈方框图。从图中可以看出，输入信号Ui从输入端加到放大器中进行放大，放大后的输出信号Uo其中的一部分加到下一级放大器中，另有一部分信号经过反馈电路作为反馈信号UF，与输入信号Ui合并，作为净输入信号VI加到放大器中。  图1 反馈方框图 ②反馈种类 反馈电路有两种：正反馈电路和负反馈电路。这两种反馈的结果(指对输出信号的影响)完全相反。 ③正反馈概念 正反馈可以举一个例子来说明，吃某种食品，由于它很可可，所以在吃了之后更想吃，这是正反过程。 如图2所示正反馈方框图，当反馈信号UF与输入信号Ui是同相位时，这两个信号混合后是相加的关系，所以净输入放大器的信号UI比输入信号Ui更大，而放大器的放大倍数没有变化，这样放大器的输出信号Uo比不加入反馈电路时的大，这种反馈称为正反馈。  图2 正反馈方框图 在加入正反馈之后的放大器，输出信号愈反馈愈大(当然不会无限制地增大，这一点在后面的振荡器电路中介绍)，这是正反馈的特点。正反馈电路在放大器电路中通常不用，它只是用于振荡器中。 ④负反馈概念 负反馈也可以举一例说明，一盆开水，当手指不小心接触到热水时，手指很快缩回，而不是继续向里面伸，手指的回缩过程就是负反馈过程。 如图3所示是负反馈方框图，当反馈信号UF相位和输入信号Ui的相位相反时，它们混合的结果是相减，结果净输入放大器的信号UI比输入信号Ui要小，使放大器的输出信号Uo减小，引起放大器电路这种反馈过程的电路称为负反馈电路。  图3 负反馈方框图 ⑤反馈量 负反馈的结果使净输入放大器的信号变小，放大器的输出信号减小，这等效成放大器的增益在加入负反馈电路之后减小了。当负反馈电路造成的净输入信号愈小，即负反馈量愈大，负反馈放大器的增益愈小，反之负反馈量愈小，负反馈放大器的增益愈大。 正反馈也有同样的正反馈量问题。 1.2 全面了解负反馈电路种类 ①负反馈种类   ②四种负反馈电路 负反馈电路接在放大器的输出端和输入端之间，根据负反馈放大器输入端和输出端的不同组合形式，负反馈放大器共有下列四种电路： (1)电压并联负反馈放大器电路。 (2)电压串联负反馈放大器电路。 (3)电流并联负反馈放大器电路。 (4)电流串联负反馈放大器电路。 |
