不同的verilog代码风格看RTL视图之三
发布时间:2016-2-19 09:02
发布者:designapp

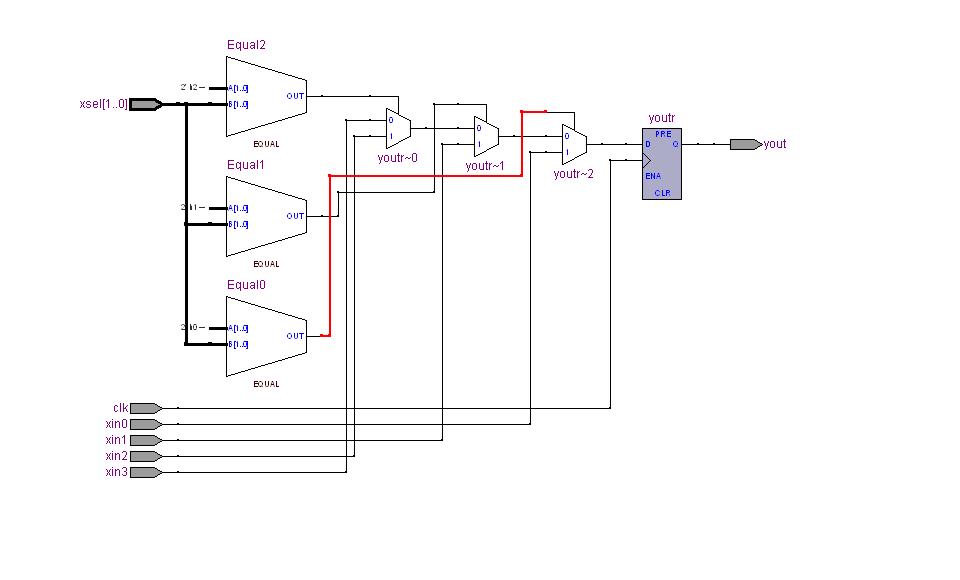

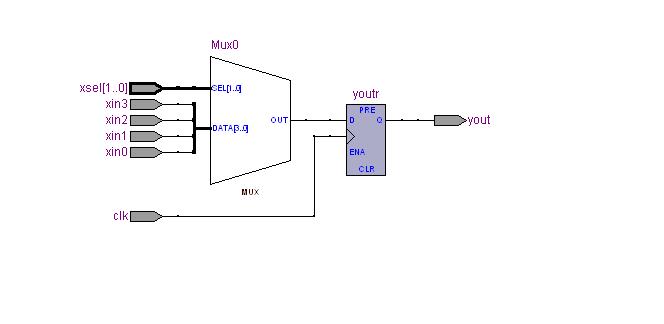

我们来做一个4选一的Mux的实验,首先是利用if…else语句来做,如下。 (由输入xsel来选择输出的路数xin0,xin1,xin2,xin3其一,输出yout) Ex3: input clk; input xin0,xin1,xin2,xin3; input[1:0] xsel; output yout; reg youtr; always @ (posedge clk) if(xsel == 2'b00) youtr RTL视图如下: 上面的视图里,可以看出有三个等于比较器,然后在触发器前会有三个2选1的选择器。和我们的代码是一样的,第一个if语句的优先级是最高的(这里所谓的优先级最高不是软件意义上的高优先级,由于HDL设计的并行性,判断语句综合后不是先后进行判断,而是在同一时刻进行判断,也就是说if和后面的if else 或者else其实是同时进行判断的),看红线连接的网络,如果它的等于比较器的逻辑值为1,那么决定了最后一个2选1mux的值必定是和xin0连接的而与前面的结果无关。依次类推,如果它的等于比较器的值为0,那么最后的输出就由前面的逻辑来决定。其实,综合出来这样的结果和我们的设想还是有出入的,一个4选1mux何必如此复杂呢。 下面就看用case语句来做这个4选1mcu吧。 input clk; input xin0,xin1,xin2,xin3; input[1:0] xsel; output yout; reg youtr; always @ (posedge clk) case (xsel) 2'b00: youtr RTL视图如下: 呵呵,上面应该就是我们所要的,4选1的mux,一目了然。Case与if的用法还是应该根据具体的情况而定,但是尽量多用case往往会更简化硬件电路。 |
