特斯拉线圈ZVS驱动电路原理
发布时间：2015-11-19 15:58
发布者：designapp

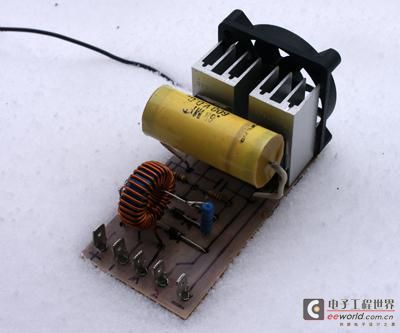

本文将介绍的ZVS驱动器是-一种功率大、高效而且非常简单的振荡器。它通常被用于产生高频正弦波的场合比如冷阴极LCD灯箱驱动器或者其他用途。这里有一个简化版的ZVS。 当电源电压作用于V+，电流开始同时通过两侧的初级并施加到MOS的漏极(D)上。电压会同时出现在MOS的门极(G)上并开始将MOS开启。因为没有任何两个元件是完全一样的，一个MOS比另一个开的快一些，更多的电流将流过这个MOS。通过导通侧初级绕组的电流将另一侧MOS的门极电压拉低并开始关断它。图中电容和初级的电感发生LC谐振并使电压按正弦规律变化。如果没有这个电容，通过MOS的电流会一直增大，直到变压器饱和+MOS发生核爆炸...... 假设Q1首先开启。当Z点电压跟着LC谐振的半个周期上升到峰值再回掉时，Y点电压会接近0。随着Z点电压下降到0，Q1的门极(G)电压消失，Q1关闭。同时Q2开启，此时Y点电压开始上升。Q2的导通把Z点电压拉低到接近地，这可以确保Q1完全关断。Q2完成LC振荡的半周后会重复同样的过程，此振荡器继续循环工作。为了防止本电路从电源拉取巨大的峰值电流而损坏，增加了L1在变压器抽头处和V+之间作为缓冲。LC阻抗限制着实际的电流(L1只是减少峰值电流，因为电感有续流作用吧)。 如果你眼够尖，会发现此振荡器是一个零电压开关电路(zero-voltage switching ZVS)，这意味着MOS将在其两端电压为零时关断。这对MOS有好处，因为它允许MOS在承受应力比较低的时候进行开关动作，这意味着不再需要像硬开关变换器那样的巨大散热器，甚至当功率大到1KW时都可以这样!(我觉得悬......毕竟MOS有导通电阻......谁的ZVS能上1KW?!反正我没见过.....) ZVS的振荡频率将由变压器初级的电感和跨接在初级两端的电容决定。可以用下列公式计算： f = 1/2 * π * √(L * C) f 频率，单位Hz L 初级的电感，单位H(注意不是uH!1H=1000000uH!) C 谐振雕塑的容量，单位F(注意不是uF!1F=1000000uF) 真实的MOS比较脆弱(汗= = 深有体会)，如果门极(G)和源极(S)之间的电压超过正负30V，MOS会损坏。为了防止这种事情发生，我们需要门极(G)的保护措施;只是简单地增加几个额外的元件。如下图。 470欧电阻用来限制MOS门极(G)的电流，防止损坏。 10K电阻用于确保MOS可靠关断。 稳压二极管将MOS的门极(G)的电压限制在你选用的稳压二极管(12V、15V、18V)的击穿电压之内。 当一侧MOS导通时，UF4007将另一侧MOS的门极(G)电压拉低 值得注意的是，我们改用+V为MOS供电，使它们开启，并使用LC谐振部分通过快恢复二极管关断它们。这提高了整体电路的性能。 下面的实物图很好理解，我希望你喜欢： 因为LC震荡时的电压比输入电压高，所以你需要确认你的MOS可以承受这个电压。一个比较好的选择MOS方式，MOS的耐压要为4倍输入电压以上，IRFP250和更好的IRFP260很适合ZVS(我用IRF540也很好，但是输入不要超过20V，IRFZ48、IRF3205等管耐压过低不宜使用)。你需要为MOS添加散热器，但是不用特大。记住在安装散热器时一定要加绝缘垫(TO247的IRFP250和IRFP260要加绝缘垫，TO220的IRF540除了绝缘垫还要加绝缘帽!)，因为MOS的散热器不是和引脚不是电学绝缘的(散热片和漏极是通的，我想但凡搞电子的都知道吧、)。那个谐振电容一定要用好的，MKP电容，云母电容，Mylar电容(这个不认识、、、)是很好的选择(电磁炉电容最佳~~)，千万不要用电解电容，会核爆炸的(嘿嘿 每人这么2吧)。两个初级绕组必须要同方向绕制，否则不工作。如果变压器没气息，同样不会工作。(这、、、) 本文将介绍的ZVS驱动器是-一种功率大、高效而且非常简单的振荡器。它通常被用于产生高频正弦波的场合比如冷阴极LCD灯箱驱动器或者其他用途。这里有一个简化版的ZVS。 当电源电压作用于V+，电流开始同时通过两侧的初级并施加到MOS的漏极(D)上。电压会同时出现在MOS的门极(G)上并开始将MOS开启。因为没有任何两个元件是完全一样的，一个MOS比另一个开的快一些，更多的电流将流过这个MOS。通过导通侧初级绕组的电流将另一侧MOS的门极电压拉低并开始关断它。图中电容和初级的电感发生LC谐振并使电压按正弦规律变化。如果没有这个电容，通过MOS的电流会一直增大，直到变压器饱和+MOS发生核爆炸...... 假设Q1首先开启。当Z点电压跟着LC谐振的半个周期上升到峰值再回掉时，Y点电压会接近0。随着Z点电压下降到0，Q1的门极(G)电压消失，Q1关闭。同时Q2开启，此时Y点电压开始上升。Q2的导通把Z点电压拉低到接近地，这可以确保Q1完全关断。Q2完成LC振荡的半周后会重复同样的过程，此振荡器继续循环工作。为了防止本电路从电源拉取巨大的峰值电流而损坏，增加了L1在变压器抽头处和V+之间作为缓冲。LC阻抗限制着实际的电流(L1只是减少峰值电流，因为电感有续流作用吧)。 如果你眼够尖，会发现此振荡器是一个零电压开关电路(zero-voltage switching ZVS)，这意味着MOS将在其两端电压为零时关断。这对MOS有好处，因为它允许MOS在承受应力比较低的时候进行开关动作，这意味着不再需要像硬开关变换器那样的巨大散热器，甚至当功率大到1KW时都可以这样!(我觉得悬......毕竟MOS有导通电阻......谁的ZVS能上1KW?!反正我没见过.....) ZVS的振荡频率将由变压器初级的电感和跨接在初级两端的电容决定。可以用下列公式计算： f = 1/2 * π * √(L * C) f 频率，单位Hz L 初级的电感，单位H(注意不是uH!1H=1000000uH!) C 谐振雕塑的容量，单位F(注意不是uF!1F=1000000uF) 真实的MOS比较脆弱(汗= = 深有体会)，如果门极(G)和源极(S)之间的电压超过正负30V，MOS会损坏。为了防止这种事情发生，我们需要门极(G)的保护措施;只是简单地增加几个额外的元件。如下图。  470欧电阻用来限制MOS门极(G)的电流，防止损坏。 10K电阻用于确保MOS可靠关断。 稳压二极管将MOS的门极(G)的电压限制在你选用的稳压二极管(12V、15V、18V)的击穿电压之内。 当一侧MOS导通时，UF4007将另一侧MOS的门极(G)电压拉低 值得注意的是，我们改用+V为MOS供电，使它们开启，并使用LC谐振部分通过快恢复二极管关断它们。这提高了整体电路的性能。 下面的实物图很好理解，我希望你喜欢：  因为LC震荡时的电压比输入电压高，所以你需要确认你的MOS可以承受这个电压。一个比较好的选择MOS方式，MOS的耐压要为4倍输入电压以上，IRFP250和更好的IRFP260很适合ZVS(我用IRF540也很好，但是输入不要超过20V，IRFZ48、IRF3205等管耐压过低不宜使用)。你需要为MOS添加散热器，但是不用特大。记住在安装散热器时一定要加绝缘垫(TO247的IRFP250和IRFP260要加绝缘垫，TO220的IRF540除了绝缘垫还要加绝缘帽!)，因为MOS的散热器不是和引脚不是电学绝缘的(散热片和漏极是通的，我想但凡搞电子的都知道吧、)。那个谐振电容一定要用好的，MKP电容，云母电容，Mylar电容(这个不认识、、、)是很好的选择(电磁炉电容最佳~~)，千万不要用电解电容，会核爆炸的(嘿嘿 每人这么2吧)。两个初级绕组必须要同方向绕制，否则不工作。如果变压器没气息，同样不会工作。(这、、、)  |
