世平推出基于众多国际大厂器件的ZigBee照明多样化LED调光解决方案

发布时间：2015-9-9 10:43 发布者：eechina

关键词： LED调光 , LED驱动

大联大旗下世平集团推出 ZigBee 照明多样化LED调光解决方案，可以实现远程单灯开关、调光、检测等管控功能。在此次推出的方案中，大联大世平为确保高性能和高可靠性，采用了例如ADI、Atmel、CREE、CSR、GainSpan、NXP、ON、TI、Toshiba、Vishay等众多国际大厂的器件。

从现在乃至未来，环保、绿色、节能都将是科技发展的主导方向。将电能直接转化为光的LED技术，电能利用率比荧光灯高，同时也不会对环境产生有害物质，正符合了绿色环保的要求。同时，LED还具有耗电量少、寿命长、色彩丰富、体积小、可控性强等特点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域。而诸如ZigBee等无线技术的应用，更是为绿色环保的LED照明增添了便利性、智能化等特性。

图示1-大联大世平ZigBee无线智能LED调光驱动方案框图

大联大世平此次推出的ZigBee照明多样化LED调光解决方案包括ZigBee智能照明白光 LED调光驱动方案、ZigBee智能照明RGBW LED调光驱动方案、ZigBee智能照明冷暖双色LED 调光驱动方案等。

一、ZigBee智能照明白光 LED 调光驱动方案

图示2-大联大世平ZigBee智能照明白光LED调光驱动方案功能框图

功能描述

110 or 230 Vac 输入；
支持 12W LED 输出；
支持 ZigBee and RF4CE/ZLL 通讯与智能白光调光；
ZigBee PWM Dimming 0 ~ 100%（1% 调整率）；
ZigBee operation voltage = 3.3V，纹波 < 50mV。

方案特点

参考设计 21V/300mA，可依据LED参数调整；
定电流输出控制，精度10%；
调光频率为 1Khz；
隔离驱动以及原边反馈电流采样；
功率因子可达0.8。

图示3-大联大世平ZigBee智能照明白光LED调光驱动方案图片

图示4-大联大世平ZigBee智能照明白光LED调光驱动方案APP+开发板+演示

图示5-大联大世平ZigBee智能照明白光LED调光驱动方案遥控器+实物

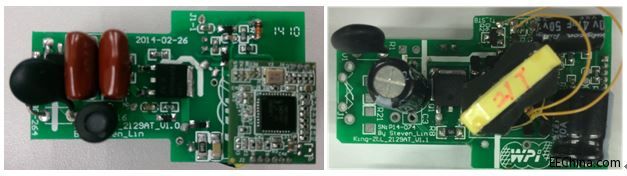

图示6-大联大世平ZigBee智能照明白光LED调光驱动方案实物图片

二、ZigBee智能照明RGBW LED调光驱动方案

图示7-大联大世平ZigBee智能照明RGBW LED调光驱动方案功能框图

功能描述

110 or 230 Vac 输入；
18V/0.4A 输出；
RGB 三色加白光调光；
支持ZigBee and RF4CE/ZLL 通讯与智能调光；
ZigBee PWM Dimming 0 ~ 100%（1% 调整率）。

方案特点

通过EMI/EMC/ESD测试；
LED的纹波电流控制在平均电流的±10%以内；
效率大于 80%。

图示8-大联大世平ZigBee智能照明RGBW LED调光驱动方案照片

三、ZigBee智能照明冷暖双色LED调光驱动方案

图示9-大联大世平ZigBee智能照明冷暖双色LED调光驱动方案功能框图

功能描述

110 or 230 Vac 输入；
18V/0.4A 输出；
冷暖双色温调光 LED；
灯支持 ZigBee and RF4CE/ZLL 通讯与智能调光；
ZigBee PWM Dimming 0 ~ 100%（1% 调整率）。

方案特点

输出短路保护；
CC 精度为 ±5%；
整机效率 ≈ 70%；
空载功耗 ≈ 100mW。

图示10-大联大世平ZigBee智能照明冷暖双色 LED 调光驱动方案照片
