世平推出基于ZigBee技术的智能照明解决方案
发布时间：2015-3-17 10:46
发布者：eechina
|
大联大旗下世平推出基于ZigBee技术的无线智能照明调光驱动方案。为确保方案的高可靠性和高性能，大联大世平特别采用了CREE、GainSpan、NXP、OnSemi、TI、Toshiba、Vishay等国际大厂的器件。 智能照明可运用无线ZigBee、Wi-Fi、BLE等多种物联网和 IT 技术，可以实现远程单灯开关、调光、检测等管控功能。作为照明的高端应用市场，智能照明已经成为市场热点，有报告预测我国的高端智能照明市场的容量将有望在5年内达到2000亿美元。为应对这一市场趋势，大联大世平推出 ZigBee 智能照明 LED 调光驱动方案。

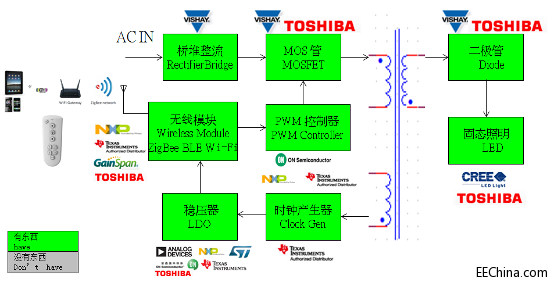

图示1-大联大世平无线智能LED调光驱动方案图 大联大世平此次推出的ZigBee智能照明LED调光驱动解决方案包括：ZigBee智能照明白光LED调光驱动方案、ZigBee智能照明RGB LED调光驱动方案、ZigBee智能照明冷暖双色LED调光驱动方案等。 大联大世平ZigBee 智能照明白光 LED 调光驱动方案

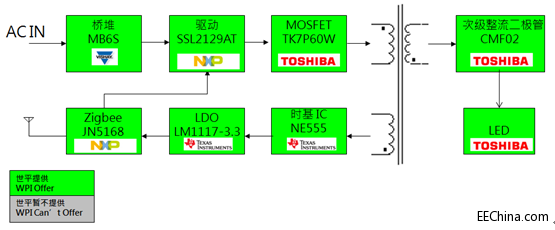

图示2-大联大世平ZigBee智能照明白光LED调光驱动方案框图 功能描述 • 110 or 230 Vac 输入 • 支持 12W LED 输出 • 支持 ZigBee and RF4CE/ZLL 通讯与智能白光调光 • ZigBee PWM Dimming 0 ~ 100% (1% 调整率) • ZigBee operation voltage = 3.3V ，纹波 < 50mV 方案特点 • 参考设计 21V/300mA，可依据LED参数调整 • 定电流输出控制，精度10% • 调光频率为 1Khz • 隔离驱动以及原边回馈电流采样 • 功率因子可达0.8

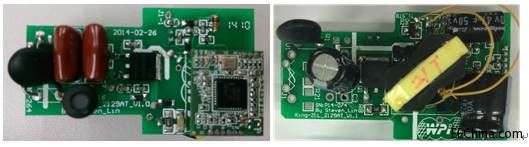

图示3-大联大世平ZigBee智能照明白光LED调光驱动方案照片

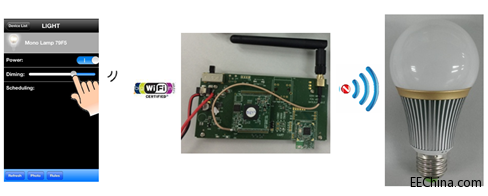

图示4-大联大世平ZigBee智能照明白光LED调光APP、路由器和终端产品照片

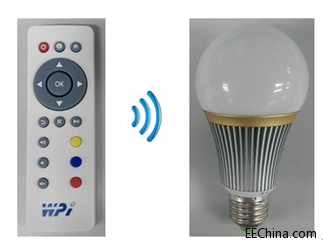

图示5-大联大世平ZigBee智能照明白光 LED 调光控制板和终端产品照片
图示6-大联大世平的NXP ZigBee智能照明白光LED调光评估板 大联大世平ZigBee 智能照明 RGB LED 调光驱动方案

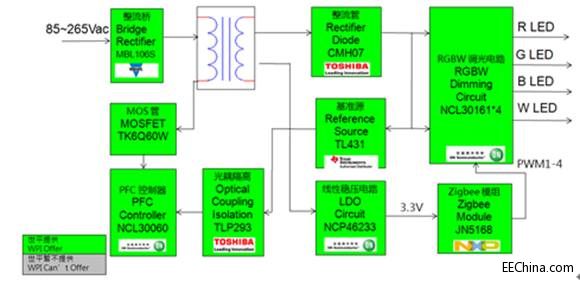

图示7-大联大世平ZigBee智能照明RGB LED调光驱动方案框图 功能描述 • 110 or 230 Vac 输入 • 18V/0.4A 输出 • RGB 三色加白光调光 • 支持 ZigBee and RF4CE/ZLL 通讯与智能调光 • ZigBee PWM Dimming 0 ~ 100% (1% 调整率) 方案特点 • 通过 EMI/EMC/ESD 测试 • LED 的纹波电流控制在平均电流的 ±10% 以内 • 效率大于 80%
图示8-大联大世平ZigBee智能照明 RGB LED 调光驱动方案供电板
图示9-大联大世平ZigBee智能照明 RGB LED 调光方案驱动板 大联大世平ZigBee 智能照明冷暖双色 LED 调光驱动方案
图示10-大联大世平ZigBee智能照明冷暖双色 LED 调光驱动功能框图 功能描述 • 110 or 230 Vac 输入 • 18V/0.4A 输出 • 冷暖双色温调光 LED • 灯支持 ZigBee and RF4CE/ZLL 通讯与智能调光 • ZigBee PWM Dimming 0 ~ 100% (1% 调整率) 方案特点 • 输出短路保护 • CC 精度为 ±5% • 整机效率 ≈ 70% • 空载功耗 ≈ 100mW
图示11-大联大世平ZigBee智能照明冷暖双色 LED 调光驱动板照片 |
