TMS320C3X串口扩展技术
发布时间：2010-6-27 21:50
发布者：我芯依旧
|

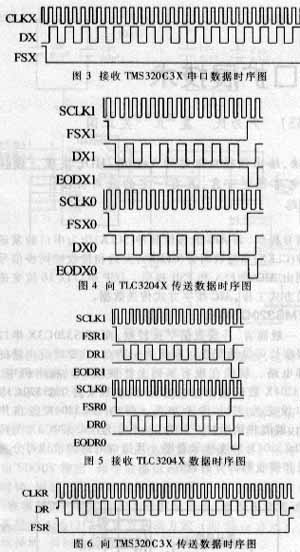

TMS320C3X是TI公司生产的第三代数字信号处理器，目前已相继推出C30、C31、C32和VC33等四种类型，由于其性价比高而被广泛应用于各个领域中。 TMS320C3X是一种32bit的浮点DSP，其程序、数据和外设地址都映射在同一存储空间，并有丰富的寻址方式和较大的寻址空间，因此对外设的访问非常灵活方便。但在实际应用中往往也要考虑一些不利因素：一是外部总线速度高、地址线宽，因此增加外设时对接口电路的时序要求较高，且电路连接较复杂；二是频繁的外设访问操作易产生流水线冲突而影响整体性能。DSP的串口有较强的设备管理能力，与外设连接也很简单?因此成为DSP与低速外设交换数据的首选。但在TMS320C3X系列中，除TMS320C30提供两个串口外，其它几种芯片都只有一个串口，在很多情况下限制了这些芯片的进一步使用。本文针对C3X串口的特点,以TMS320C3X与TLC3204X连接为例，设计了一种串口扩展方法。 1 TMS320C3X与TLC3204X连接简介 TLC3204X是TI公司生产的话带模数接口芯片(AIC)，可与TMS320C3X等多种DSP芯片的串口直接相连，其A/D、D/A转换精度为14bit，按16bit方式传送，其中两位用于芯片控制和启动辅助通信[1]。图1是TLC3204X与TMS320C3X串口的连接图[2]。AIC与DSP通过DX和DR交换数据，AIC的主时钟信号(MCLK) 由DSP的定时器0提供，而AIC的移位脉冲(SCLK)作为串口的发送时钟(CLKX)和接收时钟(CLKR)，发送和接收帧同步信号分别由AIC的FSX和FSR提供。DSP串口以16位变速传送方式工作，AIC按字方式传送数据。  2 TMS320C3X串口扩展原理 一般而言，外设数据字长较短，而TMS320C3X串口数据字长可灵活配置。利用这一特点，只要增设少量的外部电路，就能在现有基础上扩展接口。在本例中，TLC3204X数据是16bit字长，因此只要将TMS320C3X串口设定为32bit传送方式，每个TLC3204X各占用16bit，就能将该串口一分为二。图2为TMS320C3X与两片TLC3204X的连接示意图，其接口电路的设计可分为发送和接收两部分的设计。  2.1 发送接口电路 该接口应完成两个任务。一是接收来自TMS320C3X串口的32bit数据，由TMS320C3X提供移位脉冲CLKX，帧同步信号(FSX)由接口电路提供，其时序如图3所示。二是将32bit数据分解为两个16bit数据，然后再传送到两个TLC3204X芯片，由TLC3204X芯片提供发送时钟SCLK和帧同步信号FSX以及完成信号EODX。传送时序如图4所示。 2.2 接收接口电路 该接口电路是发送接口电路的逆过程，其时序如图5和图6所示。  3 接口电路的实现 Verilog HDL 3?描述硬件单元的结构简单且易读，是当前最流行和通用的两种硬件描述语言之一，得到众多EDA工具的支持，因此利用该语言进行电路设计可以节省开发成本并缩短开发周期。 3.1 接口电路的顶层Verilog HDL描述 module DSP_TLC(SCLK1, DX1, FSX1, EODX1, DR1, FSR1, EODR1,SCLK0, DX0, FSX0, EODX0, DR0, FSR0, EODR0, CLKX, DX, FSX, DR, FSR, RESET); input FSX1, EODX1, FSX0, EODX0, DX, CLKX, RESET; output FSX, DX1, DX0? input DR1, SCLK1, FSR1, EODR1, DR0, SCLK0, FSR0, EODR0; output FSR, DR? Transmit TRA(DX1, SCLK1, FSX1, EODX1, DX0, SCLK0, FSX0, EODX0, DX, CLKX, FSX, RESET); Receive REC(DR1, SCLK1, FSR1, EODR1, DR0, SCLK0, FSR0, EODR0, DR, CLKX, FSR, RESET); endmodule 3.2 发送接口电路的Verilog HDL描述 module Transmit(DX1, SCLK1, FSX1, EODX1, DX0, SCLK0,FSX0, EODX0, DX, CLKX, FSX, RESET); input SCLK1, FSX1, EODX1, SCLK0, FSX0, EODX0; input DX, CLKX, RESET? output FSX, DX1, DX0; reg [31:0] tmp_DX, temp_DX; reg [1:0] tmp_EODX; reg [4:0] DX_count; assign DX1 ＝ temp_DX[31]; assign DX0 ＝ temp_DX[15]? assign FSX ＝ (tmp_EODX ＝＝ 2'b11) ? 1'b0 : 1'b1; always @(negedge CLKX or negedge RESET) begin if (RESET ＝＝ 1′b0) begin tmp_DX ＜＝ 32'b0? tmp_EODX ＜＝ 2'b0? DX_count ＜＝ 5'b0? end else begin if (EODX1 ＝＝ 1'b0) tmp_EODX[1] ＜＝ 1'b1; if (EODX0 ＝＝ 1'b0) tmp_EODX[0] ＜＝ 1'b1? if (DX_count ＝＝ 5'b11111) tmp_EODX ＜＝ 2'b0? if (FSX ＝＝ 1'b0) begin tmp_DX[0] ＜＝ DX? tmp_DX[31:1] ＜＝ tmp_dx[30:0]? DX_count ＜＝ DX_count + 1? end else DX_count ＜＝ 5'b0? end end always @(posedge SCLK1) begin if (FSX1 ＝＝ 1'b0) temp_DX[31:17] ＜＝ temp_DX[30:16]? else temp_DX[31:16] ＜＝ tmp_DX[31:16]? end always @(posedge SCLK0) begin if (FSX0 ＝＝ 1'b0) temp_DX[15:1] ＜＝ temp_DX[14:0]; else temp_DX[15:0] ＜＝ tmp_DX[15:0]? end endmodule 3.3 接收接口电路的Verilog HDL描述 module Receive(DR1, SCLK1, FSR1, EODR1, DR0, SCLK0, FSR0, EODR0, DR, CLKR, FSR, RESET); input DR1, SCLK1, FSR1, EODR1, DR0, SCLK0, FSR0, EODR0; input CLKR, RESET; output FSR, DR; reg [31:0] tmp_DR, temp_DR; reg [1:0] tmp_EODR; reg [4:0] DR_count; assign DR ＝ (FSR ＝＝ 1'b0) ? tmp_DR[31] : 1'bz; assign FSR ＝ (tmp_EODR ＝＝ 2'b11) ? 1'b0 : 1'b1; always @(posedge CLKR or negedge RESET) begin if (RESET ＝＝ 1'b0) begin tmp_DR ＜＝ 32'b0; tmp_EODR ＜＝ 2'b0; DR_count ＜＝ 5'b0; end else begin if (EODR1 ＝＝ 1'b0) tmp_EODR[1] ＜＝ 1'b1; if (EODR0 ＝＝ 1'b0) tmp_EODR[0] ＜＝ 1'b1; if (DR_count ＝＝ 5'b11111) tmp_EODR ＜＝ 2'b0; if (FSR ＝＝ 1'b0) begin tmp_DR[31:1] ＜＝ tmp_DR[30:0]? DR_count ＜＝ DR_count + 1; end else begin DR_count ＜＝ 5'b0; Tmp_DR ＜＝ temp_DR; end end end always @(negedge SCLK1) begin if (FSR1 ＝＝ 1'b0) begin temp_DR[16] ＜＝ DR1? temp_DR[31:17] ＜＝ temp_DR[30:16]; end end always @(negedge SCLK0) begin if (FSR0 ＝＝ 1'b0) begin temp_DR[0] ＜＝ DR0; temp_DR[15:1] ＜＝ temp_DR[14:0]; end end endmodule 本文介绍了一种TMS320C3X串口扩展技术，并用Verilog HDL语言进行了描述，利用中小容量的CPLD或FPGA就能实现该接口功能。该电路已被作者应用到实际系统中，仿真和实践证明该接口稳定可靠，具有一定的应用价值。 |
