贴装基本工艺流程

发布时间：2013-8-1 10:09 发布者：qq8426030

关键词：贴装

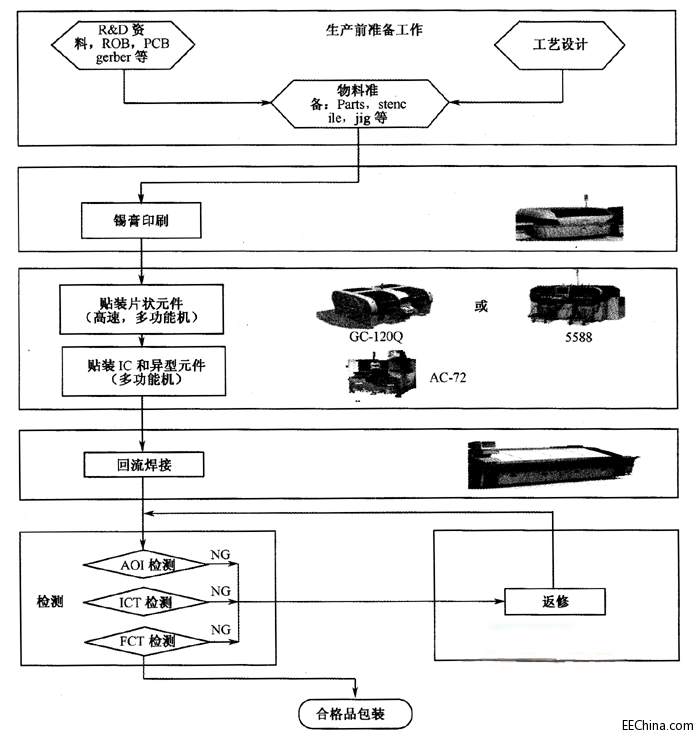

为了便于对SMT贴装生产线有直观的认识，以环球仪器（UIC）的贴装生产线为例，图1～图3，从这几幅图片中，我们可以直观地看到贴片生产线的基本组成单元包括：丝印机＋接驳台＋高速机（或多功能机）＋接驳台＋多功能机＋接驳台＋回流焊接机。在实际的生产中，贴片生产厂商可能还会在丝印机前加上 PCB上板机（PCBLoader），在高速机和多功能机之间（或在回流焊接机之后）加上A01光学在线检查机，以及在回流焊接机之后加上PCA下板机（PCA Un－loader ），另外，成品PCA可能需要进行清洗和进行老化测试，下面的流程图（图1）描述了典型的贴装生产基本工艺流程。

　　上面简单介绍了SMT贴装生产线的基本工艺流程，下面的流程图4列出了贴片机贴装的基本工艺流程。

　　（1）总流程

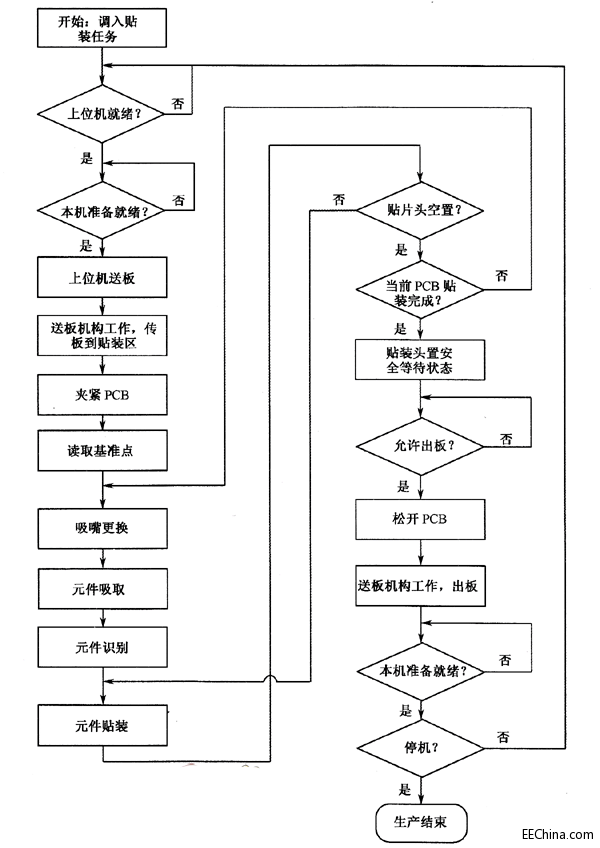

　　图2是贴片机贴装总流程图。

　　（2）各贴装流程细分

　　①编辑产品程序基本流程

　　②生产物料和贴片设备工作流程图：如图3所示。应注意的是，所有准备工作都应依照产品程序中的定义来开展。

　　③贴片机生产基本工艺流程：图4提供了贴片生产的基本工艺流程，在实际生产环境中的工艺流程（或说贴片设备的动作流程）比这要复杂，还包括抛弃坏料、送料器的正常换料、非正常的故障报警，以及相应的处理工艺流程等。
