元芳，此电路你怎么看？（1）
发布时间：2012-11-8 16:15
发布者：绝对好文
|

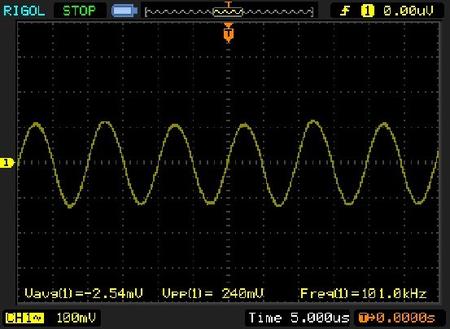

作者：zjd01 狄：元芳，此波形你怎么看？

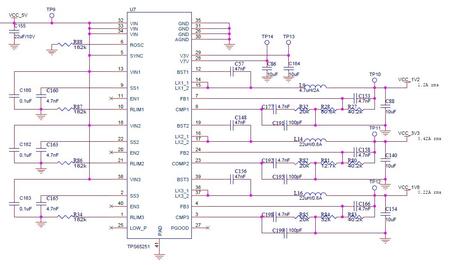

元：大人，这个波形光滑圆润，看上去是挺好的正弦信号！ 狄：嗯，如果是正弦信号，则此图甚好……可，这是DM648的核心1.2V电源，我是取的交流耦合，你看到的是电源上的交流成份…… 元：……@%*！#￥#！~…… 狄：元芳，你对这个电路图有什么看法？

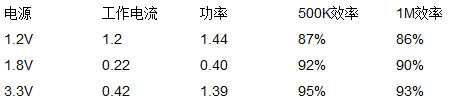

元：大人，我查看了TPS65251的数据手册和推荐电路。除了按输出电压调整了反馈电阻外，设定频率的电阻也与推荐值有所不同，输出电感和电容也有些微变化，反馈网络形式和参数与推荐电路一致。TI乃西域名厂，难道产品也有如此大BUG…… 狄：元芳，你来看！这是我们的电源需求，对照TPS65251的效率曲线，针对我们的需求，可以分别得到500K和1M开关频率下的电源效率。此产品设计使用年限为3年，每天按使用12小时计算，使用500K开关频率终身可节省电能大约((1.44/0.86)+(0.4/0.90)+(1.39/0.93))*2%*12*365*3/1000=0.3kWh。即便前面开关电源效率只有70%，节省市电也不足0.5度。而如果采用1M开关频率，基本可以对半减小电感体积和电容数量，不但节省更多资源，也为我们节省了很多成本，同时能带来更高的集成度和可靠性。
元：原来是这样！之前我一直希望不断的提高电源效率，原来一味的追求效率未必真的是对社会有益啊！需要均衡节省的电能和由此投入的资源才行…… 狄：……（捋胡子……） 元：不过，大人，元芳还是不明白这个1.2V的电源，怎么会有200mV以上的峰峰噪声呢？以往我接触的开关电源纹波都是与开关频率一致的，而且一般只有几十mV。 狄：元芳，今天天色已晚，哥哥辛苦了一天，明天再与你道来…… 元芳，此电路你怎么看？（1） http://www.eechina.com/thread-101100-1-1.html 元芳，此电路你怎么看？（2） http://www.eechina.com/thread-101105-1-1.html 元芳，此电路你有何看法？（3） http://www.eechina.com/thread-101108-1-1.html 元芳，你对此电路有何看法？（4） http://www.eechina.com/thread-102040-1-1.html 元芳，你对此电路有何看法？（5） http://www.eechina.com/thread-102879-1-1.html 元芳，你对此电路有何看法？（6） http://www.eechina.com/thread-113433-1-1.html 元芳，你对此电路有何看法？（7-终结） http://www.eechina.com/thread-114195-1-1.html |
