15 V、800 mA输出DC-DC调节器ADP2370/71（ADI）
发布时间：2012-4-23 16:17
发布者：eechina
关键词：
DC-DC
|

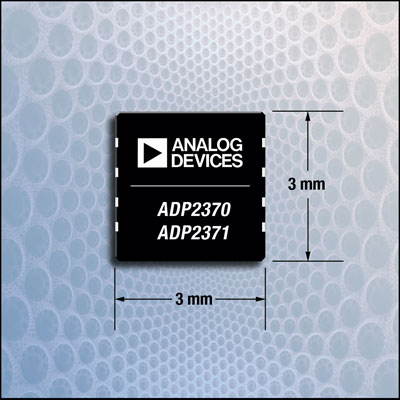

Analog Devices, Inc. (ADI)推出ADP2370/71 15 V、800 mA输出DC-DC调节器，这款器件针对提高电能使用效率进行了优化，适合使用多种碱性/NiMH电池、锂电池或其它标准电源的电池供电应用。 高集成度的ADP2370/71调节器提供3.2 V至15 V的宽输入电源电压范围，而且仅需要三个外部元件，节省了整体电路板空间。ADP2370/71的转换效率可达93%以上，使设计人员可利用更小的面积支持更高的负载。在轻负载条件下，ADP2370/71可配置成自动切换至低静态电流省电模式，从而进一步延长电池寿命。ADP2371除了具有与ADP2370相同的功能外，还提供快速输出放电特性，以确保输出旁路电容完全放电，使处理器可在已知状态下唤醒。 利用专有高速电流模式、恒频PWM控制方案，ADP2370/71提供出色的稳定性和瞬态响应，可将输出电压纹波降至最低。两款调节器的开关频率可与外部时钟同步，以便消除调节器之间的拍频。ADP2370/71在−40°C至+125°C的结温范围内工作，采用紧凑型3 mm × 3 mm QFN-8引脚封装。
ADP2370/71 DC-DC调节器主要特性 • 宽输入电压范围：3.2 V至15 V • 输出电压可在0.8 V至输入电压范围内调整（能够以100%占空比状态工作）。另外提供固定输出电压选项：0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.0 V、3.3 V和5 V。 • 省电模式(PSM)下的超低Iq < 14 µA • 仅需要三个外部元件，可缩小总体解决方案尺寸 • 峰值效率高达93%，可提高系统电源效率并减少散热 • 同步输入，可将输入纹波电流减至最小，并简化输入滤波器设计 • 精密使能输入和电源良好特性实现简单、可靠的启动时序 • 内部补偿和软启动简化设计 • 快速输出放电(ADP2371)，在器件禁用时自动对输出放电 供货、报价与配套产品
• 下载数据手册和查看产品页面：http://www.analog.com/zh/pr0419/adp2370 • 下载数据手册和查看产品页面：http://www.analog.com/zh/pr0419/adp2371 • 了解更多ADI DC-DC调节器信息：http://www.analog.com/zh/pr0419/zh/switchingregulators • 在中文技术论坛上查看有关ADI公司电源管理产品的讨论和常见问题解答 • 更多有关产品信息，请致电亚洲技术支持中心：400 6100 006, 或发送邮件至 china.support@analog.com ， 也可点击ADI官方微博http://weibo.com/analogdevices 了解最新产品等信息。 • 更多ADI产品及应用视频，请访问：http://videos.analog.com/category/chinese/ |
