CC1310超低功耗SUB-1G芯片高速率集成M3微控制器内核
简介
CC1310是TI超低功耗无线MCU中的一员，支持Sub-1GHz射频。CC1310在一个支持多个物理层和射频标准的平台上将灵活的超低功耗射频收发器与 48MHz Arm Cortex-M3 微控制器结合在一起。专用无线电控制器 (Cortex-M0) 可处理存储在 ROM 或RAM 中的低级射频协议命令，因而可确保超低功耗和灵活性。
CC1310在实现低功耗的同时不以牺牲射频性能为代价；具有出色的灵敏度和稳健性（选择性和阻断性）性能，并且整合了完整的射频系统和片上直流/直流转换器。是一款经济高效型超低功耗Sub-1GHz 射频器件，属于SimpleLink 微控制器 (MCU) 平台的组成部分。该平台包含 Wi-Fi、低功耗 Bluetooth、Sub-1GHz、以太网、 Zigbee、Thread 和主机 MCU。所有这些器件均共用一个简单易用的通用开发环境，其中包含单个核心软件开发套件 (SDK) 和丰富的工具集。借助一次性集成的 SimpleLink 平台，用户可以将产品组合中的任何器件组合添加到自己的设计中，从而在设计要求变更时实现100%代码重用。
主要特性
1.MCU微控制器
- 性能强大的 Arm Cortex-M3 处理器
- EEMBC CoreMark® Score: 142
- EEMBC ULPBench™ Score: 158
- 时钟速率最高可达 48MHz
- 32KB、64KB 和 128KB 系统内可编程闪存
- 8KB 缓存静态随机存取存储器 (SRAM)（或用作通用 RAM）
- 20KB 超低泄漏 SRAM
- 2 引脚 cJTAG 和 JTAG 调试
- 支持无线 (OTA) 升级
2.可独立于系统其余部分自主运行
- 16 位架构
- 2KB 超低泄漏代码和数据 SRAM
- 有效的代码尺寸架构，在 ROM 中放置TI-RTOS、驱动程序、引导加载程序的部件

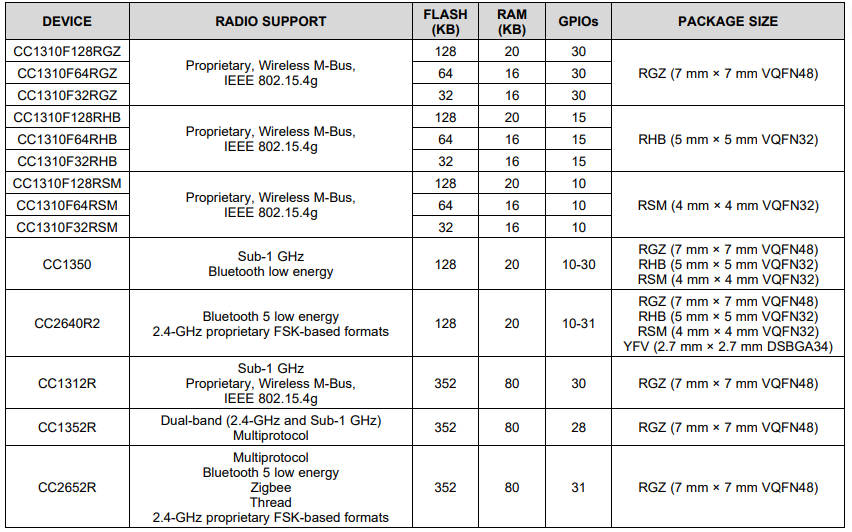

3. RoHS 封装及选型参考
– 7mm × 7mm CC1310F128RGZ VQFN48 封装（30 个通用输入/输出 (GPIO)）
– 5mm × 5mm CC1310F128RHB VQFN32 封装（15 个GPIO）
– 4mm × 4mm CC1310F128RSM VQFN32 封装（10 个GPIO）
4.外设
- 所有数字外设引脚均可连接任意 GPIO
- 四个通用定时器模块
- （8 × 16 位或 4 × 32 位，均采用脉宽调制(PWM)）
- 12 位模数转换器 (ADC)、200MSPS、8 通道模拟多路复用器
- 持续时间比较器
- 超低功耗时钟比较器
- 可编程电流源
- UART
- 2 个同步串行接口 (SSI)（SPI、MICROWIRE 和TI）
- I2C、I2S
- 实时时钟 (RTC)
- AES-128 安全模块
- 真随机数发生器 (TRNG)
- 支持八个电容感测按钮
- 集成温度传感器
5. 外部系统
– 片上内部直流/直流转换器
– 集成 SimpleLink CC1190 范围扩展器
6. 低功耗
- 宽电源电压范围：1.8 至 3.8V
- RX：5.4mA
- TX（+10dBm 时）：13.4mA
- Coremark 运行时的 48MHz 有源模式微控制器(MCU)：2.5mA (51µA/MHz)
- 有源模式 MCU：48.5 CoreMark/mA
- 有源模式传感器控制器（24 MHz）：0.4mA + 8.2μA/MHz
- 传感器控制器，每秒唤醒一次来执行一次 12 位 ADC 采样：0.95µA
- 待机电流：0.7μA（实时时钟 (RTC) 运行，RAM 和 CPU 保持）
- 关断电流：185nA（发生外部事件时唤醒）
7. 射频 (RF) 部分
- 传输速率：625 bps ~ 4 Mbps
- 出色的接收器灵敏度：远距离模式下为 –124dBm；50kbps 时为 –110dBm
- 出色的可选择性 (±100kHz)：56dB
- 出色的阻断性能 (±10MHz)：90dB
- 可编程输出功率：时最高可达 +9dBm
- 单端或差分 RF 接口
- 适用于符合全球射频规范的系统
- ETSI EN 300 220 和 EN 303 204（欧洲）
- FCC CFR47 第 15 部分（美国）
- ARIB STD-T108（日本）
- 无线 M-Bus (EN 13757-4) 和 IEEE 802.15.4g PHY
应用领域
- 315、433、470、500、779、868、915、920MHz 工业、科学和医疗(ISM)及短程设备(SRD)系统
- 温湿度检测
- 信道间隔为 50kHz 至 5MHz 的低功耗无线系统
- 家庭和楼宇自动化
- 无线警报和安全系统
- 工业用监控和控制
- 智能电网和自动抄表
- 无线医疗保健 应用
- 无线传感器网络
- 有源射频识别 (RFID)
- IEEE 802.15.4g、支持 IP 的智能对象(6LoWPAN)、无线仪表总线、KNX 系统、Wi-SUN及专有系统
- 能量收集 应用
- 电子货架标签 (ESL)
- 远距离传感器 应用
- 热量分配表
|
