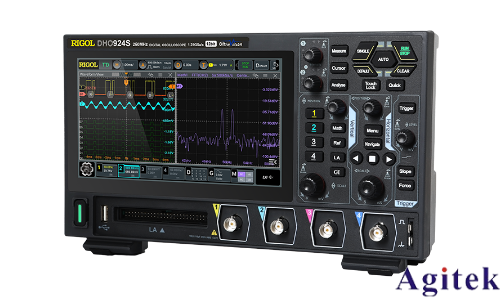

普源示波器DHO924作为一款高性能的电子测量仪器，具备强大的自动化信号分析能力，适用于复杂电路调试、高速信号测试和自动化测试系统集成。本文将详细介绍DHO924的自动化信号分析功能的使用方法、关键操作步骤、高级应用技巧及注意事项，帮助用户高效完成信号分析任务。 一、基础操作与自动化设置 1. 硬件连接与初始化 信号接入：通过BNC电缆连接待测信号至示波器的CH1和CH2通道。对于高频信号，建议使用专用探头降低阻抗和电压，确保信号不失真。 电源与接地：确保示波器接地良好，避免静电干扰。探头接地端需连接电路公共地，防止浮地测量引入噪声。 初始化设置：开机后，利用示波器的“AutoScale”功能自动调整垂直灵敏度和时间刻度，快速获取信号波形概览。 2. 自动化参数配置 触发设置：选择“Edge触发”模式，设定触发源（如CH1）、触发类型（上升沿/下降沿）及触发电平，确保波形稳定显示。启用“触发释抑”功能可避免重复触发导致的波形抖动。 自动化测量：按下“Measure”键，启用自动测量功能，可实时显示频率、幅度、周期等参数。通过编程接口（如LAN）可远程调用测量结果，实现自动化数据采集。 存储与回放：启用“History”模式记录多达100,000个波形，便于后续分析。结合示波器的截图和数据记录功能，保存关键数据。 3. 远程控制与自动化系统集成 DHO924支持LAN接口，可通过SCPI命令实现多示波器同步触发与远程控制。例如，在Python中使用PyVISA库发送命令： ``` 示波器IP地址 = "192.168.1.100" visa.write(f":MEASURE:FREQUENCY? CH1") # 获取CH1频率 ``` 通过脚本批量执行参数配置、数据采集与存储，构建分布式测试系统。 二、高级自动化分析功能 1. 频谱分析（FFT） 操作步骤：按下“FFT”键启动频谱分析，设置采样率为信号频率的5-10倍，选择窗函数（如Hanning窗减少频谱泄漏）。 自动化应用：编写脚本自动扫描频谱范围，识别峰值频率（如调制信号的主频），结合阈值判断实现信号质量自动化评估。 案例：测试开关电源纹波时，通过FFT分析高频谐波成分，计算总谐波失真（THD）。 2. 相位差与同步分析 双通道配置：连接两信号至CH1和CH2，设置触发源为同一信号（如CH1），启用“Phase”测量功能自动计算相位差。 自动化校准：通过脚本同步触发多台示波器，分析分布式系统中各节点的相位延迟，适用于大规模通信设备测试。 3. 脉冲信号自动化测量 触发模式优化：使用“Width触发”捕捉特定脉冲宽度信号，设置触发阈值与脉冲极性。 脚本化测量：编写脚本循环执行触发、测量、存储操作，例如对PWM调制信号的载波频率与占空比进行批量分析。 三、精度优化与注意事项 1. 探头校准与补偿 定期校准：每6个月使用示波器内置的1kHz校准信号校准探头衰减比与延迟，记录偏差并补偿。 探头衰减设置：在示波器通道菜单中输入探头实际衰减系数（如×10），确保测量结果准确。 2. 带宽与采样率验证 当测试信号接近示波器200MHz带宽上限时，需对比标准信号源验证测量精度，避免混叠误差。 设置示波器的“高分辨率模式”提升垂直分辨率，或使用平均模式减少随机噪声。 3. 安全与维护 输入信号不得超过±50V量程，必要时使用限幅器保护输入电路。 避免在潮湿或高温环境使用，定期清洁通风口防止灰尘积累，运输时使用原厂包装。 四、典型应用场景与实战案例 1. 电路调试自动化 编写脚本同时监测电路中两个关键点（如电源输入与输出），自动记录电压差、相位差数据，快速定位故障。 结合示波器的数学运算功能（如CH1-CH2），实时计算差分信号，优化电路设计。 2. 通信设备测试 通过LAN接口同步多台示波器，分析高速串行信号（如5G通信）的眼图、抖动与误码率。 使用示波器的协议解码功能（如I2C、SPI）自动化解析信号帧结构，生成测试报告。 3. 生产线自动化测试 配置示波器触发条件与测量参数模板，通过PLC或上位机调用示波器API，实现批量产品的信号参数自动化检测与合格判定。 五、常见问题与解决方案 波形不稳定：检查触发设置是否合理，调整触发电平或使用AC耦合滤除直流分量。 测量误差大：重新进行探头补偿，确认接地良好；对比标准信号源校准示波器。 数据丢失：增加存储深度或启用分段存储功能，平衡细节与刷新率。 普源示波器DHO924的自动化信号分析功能通过灵活的参数配置、远程控制接口和强大的数据处理能力，显著提升了测试效率与精度。掌握基础操作、高级应用技巧及注意事项，用户可高效应对电子研发、生产测试及故障诊断中的复杂挑战。随着示波器技术的迭代（如AI辅助分析、更高带宽），自动化信号分析系统将持续为新兴领域（如自动驾驶、量子通信）提供更可靠的测试工具。
|
