如何优化层叠结构以提高PCB线路板整体性能简述

发布时间：2025-7-10 14:54 发布者：成都亿佰特

优化高多层PCB线路板的层叠结构是提升其整体性能的关键步骤，以下从信号完整性、电源完整性、电磁兼容性、散热性能四大核心目标出发，结合具体优化策略和案例进行说明：

一、信号完整性优化1. 信号层与参考平面紧密耦合

1. 策略：将高速信号层（如差分对、单端信号）紧邻参考平面（GND或PWR），减少信号回流路径长度，降低串扰和辐射。

2. 案例：

3. 8层板典型结构：TOP-GND-SIG1-PWR-SIG2-GND-SIG3-BOTTOM，其中SIG1和SIG2为高速信号层，分别由GND和PWR提供参考。

4. 若信号层与参考平面间隔超过1层（如SIG1与GND间夹有PWR），需增加去耦电容密度。

2. 差分对布线对称性

1. 策略：差分对需在同一信号层且等长、等宽、等间距，参考平面连续。

2. 优化：在层叠中为差分对分配独立信号层，避免与其他信号交叉。

3. 避免信号跨分割

1. 策略：信号层应避免跨越电源或地平面的分割区域，否则需通过0Ω电阻或磁珠跨接。

2. 示例：若PWR层被分割为3.3V和1.8V，高速信号应避免跨越分割线。

二、电源完整性优化1. 电源平面与地平面成对配置

1. 策略：每个电源平面（PWR）应紧邻地平面（GND），形成低阻抗回路。

2. 案例：

3. 10层板结构：TOP-GND-SIG1-PWR1-GND-PWR2-SIG2-GND-SIG3-BOTTOM，其中PWR1和PWR2分别对应GND层，减少电源噪声。

2. 去耦电容布局

1. 策略：在电源入口和芯片电源引脚附近放置去耦电容，电容引脚到电源/地平面的路径尽可能短。

2. 优化：层叠中预留PWR和GND的相邻层，便于电容焊盘与平面的直接连接。

3. 电源平面分割管理

1. 策略：若需分割电源平面，分割线应与信号线垂直，避免平行走线。

2. 示例：PWR层分割为5V和12V时，分割线应与信号层走线方向垂直。

三、电磁兼容性优化1. 屏蔽层设计

1. 策略：在敏感信号层（如时钟、射频）外侧增加完整的地平面，形成法拉第笼效应。

2. 案例：

3. 12层板结构：TOP-GND-SIG1-PWR1-GND-SIG2-PWR2-GND-SIG3-PWR3-GND-BOTTOM，其中SIG2为敏感信号层，两侧均为GND层。

2. 减少层间耦合

1. 策略：高速信号层与低速信号层应通过地平面隔离，避免串扰。

2. 优化：层叠中交替排列信号层和参考平面，如SIG-GND-SIG-PWR。

3. 控制层间介质厚度

1. 策略：减小信号层与参考平面间的介质厚度（如使用薄核芯板），降低特征阻抗，减少辐射。

2. 示例：介质厚度从0.2mm降至0.1mm，特征阻抗可降低约5Ω。

四、散热性能优化1. 内层铜箔厚度增加

1. 策略：在高功耗区域（如电源模块、处理器）的内层增加铜箔厚度（如2oz），提高散热效率。

2. 优化：层叠中为高功耗区域分配连续的铜箔层，并与地平面连接。

2. 热过孔设计

1. 策略：在发热元件下方布置热过孔阵列，将热量传导至内层铜箔或背面散热层。

2. 示例：热过孔直径0.3mm，间距1.0mm，排列密度视功耗而定。

3. 散热层配置

1. 策略：在层叠中增加独立的散热层（如铜箔层），并通过导热材料与外壳连接。

2. 案例：14层板结构：TOP-GND-SIG1-PWR1-GND-HEAT-PWR2-GND-SIG2-PWR3-GND-SIG3-HEAT-BOTTOM，其中HEAT层为散热层。

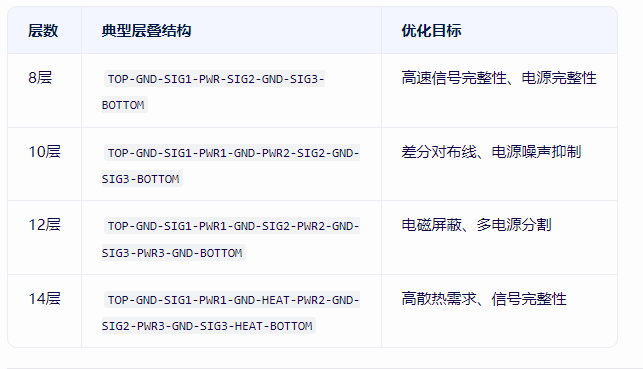

五、层叠结构优化案例

六、总结

1. 信号完整性：优先保证信号层与参考平面的紧密耦合，差分对对称布线。

2. 电源完整性：电源平面与地平面成对配置，合理分割并增加去耦电容。

3. 电磁兼容性：通过屏蔽层和层间隔离减少辐射，控制介质厚度。

4. 散热性能：增加内层铜箔厚度，设计热过孔和散热层。

通过以上策略，可显著提升高多层PCB的性能，满足高速、高密度、高可靠性需求。
