热挑战与热源分布
现代电动滑板车凭借轻巧便捷的特点已成为城市微出行的重要工具，但其狭窄空间内高度集成的电路系统却面临着严峻的散热挑战。滑板车内部电路主要由三大热源构成：电机控制器、锂离子电池组以及驱动电路系统，这些组件在运行中持续产生热量，尤其在爬坡或高速行驶时温升更为显著。根据热力学分析，当电机控制器温度超过85℃时，其内部控制芯片可能因过热而性能衰减甚至永久损坏；而电池包温度一旦突破60℃临界点，不仅容量急剧衰减，更存在热失控风险。
- 电机控制器：作为电动滑板车的“大脑”，这个模组内含MOSFET功率管和微处理器芯片，通过高频开关控制电机运转。然而这种电力转换过程伴随着15%-20%的能量损耗，这些损耗几乎全部转化为热能。更棘手的是，为防止水分和灰尘侵入，控制器通常被密封在铝合金外壳中，形成“热累积陷阱”。
- 电池系统：多节18650或21700锂离子电芯组成的电池包通常安置在踏板下方底壳内。在充放电过程中，电池内阻产生的焦耳热与电化学反应热叠加，使电池组成为持续发热体。实测数据显示，大电流放电时电池表面温度可比环境高出25-40℃。
- 辅助电路：包括DC-DC转换器、照明系统和BMS电池管理系统等分布在车身各处的电子模块，虽然单体发热量不高，但空间分布分散且热管理常被忽视，长期运行易引发连接器老化或元件失效。
传统散热方案面临多重困境：风冷需要额外风扇增加功耗；金属散热器增加重量；液冷系统复杂且成本高昂。正是在此背景下，兼具导热与工程适应性的导热硅胶片脱颖而出，成为电动滑板车热管理设计的关键材料创新。
导热硅胶片的特性与优势
导热硅胶片是一种以硅树脂为基材，添加氧化铝、氮化硼等高导热填料，通过特殊工艺合成的界面导热材料。它填补了传统散热材料的性能短板，在电动滑板车散热设计中展现出多重优势：

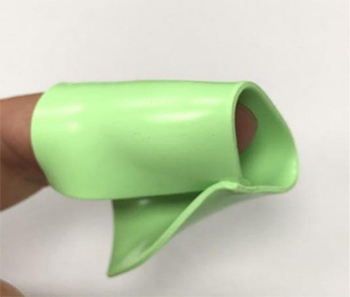

- 微观填充能力：材料具备优异的柔软性与弹性（硬度通常为Shore C 30-50），能在低压力条件下（约5psi）充分填充散热表面微观不平整处。实验表明，即使表面粗糙度达Ra 6.3μm的压铸壳体，硅胶片也能实现90%以上的真实接触，将界面气隙降至0.1mm以下。而空气作为热的不良导体（导热系数仅0.024W/m·K），其存在会严重阻碍热量传导。
- 工程适配性：提供0.3-10mm的厚度选择范围，可灵活适应不同装配间隙。例如在滑板车电机控制器散热设计中，1.5mm厚硅胶片可完美填充控制芯片与铝合金散热器间的公差；而在电池组中，3mm厚的高压缩性垫片能吸收电芯膨胀变形。
- 多功能集成：导热硅胶片同时实现热管理、机械防护和电气绝缘三重功能。其作为减震缓冲介质，可有效吸收滑板车行驶中高达5G的震动冲击，防止固定螺丝松动；而8-12kV/mm的介电强度确保高压部件间的绝对绝缘。
相比传统导热硅脂，硅胶片避免了挥发干涸和泵出效应问题，使用寿命可达8年以上；且装配过程无污染，支持自动化生产，在稳定性、抗震性和易维护性方面优势显著。
在电机控制器散热中的应用
电机控制器作为电动滑板车的核心功率单元，其散热效能直接决定整车可靠性。现代控制器多采用全封闭式金属外壳设计，内部IGBT或MOSFET功率模块的散热需经过多重热传导路径。导热硅胶片在此环节发挥“热桥梁”作用，构建高效传热通道。
① 双面导热路径设计先进散热方案在控制器内部采用双路径导热架构： - 内部路径：在功率模块（如IPM模块）与控制器壳体间铺设1.5mm厚导热硅胶片（导热系数≥2.5W/m·K），将热量横向传导至壳体侧面
- 外部路径：控制器外壳两侧安装带散热翅片的固定板，通过另一层硅胶片实现壳体到散热鳍片的热传递
这种设计使控制器整体散热面积扩展3-5倍，实测表明可使功率管结温降低18-22℃。
② 减震与防护集成巧妙的是，散热结构同时兼顾机械保护功能： - 控制器通过悬浮式安装板固定，安装板与车架间设置弹簧滑杆系统，可吸收路面震动
- 硅胶片本身的粘弹性特质能消耗振动能量，在10-500Hz频率范围内减震效果达40%
- 固定板外侧的复合垫板在侧面撞击时提供缓冲，避免控制器直接受机械损伤
导热硅胶片的压缩回弹性使其成为理想的减震导热介质，在滑板车震动环境下可有效防止散热器松动。
③ 热管理系统集成控制器散热还需与整车热管理协同： - 部分设计在控制器上方布置轴流风机（通常5V/0.2A低功耗），通过风道将热量导向车体后方
- 配合车壳上的倾斜百叶窗结构（角度通常为30°-45°），既保证IP54防护等级，又能利用行驶中的气流
- 导热硅胶片将热量高效传导至散热鳍片，大幅提升对流换热效率，较无散热片设计温度可再降15℃
④ 在电池组热管理中的关键角色
锂电池的温度敏感性使热管理成为电动滑板车安全设计的核心。导热硅胶片在电池系统中主要解决三大问题：单体电芯散热不均、充放电峰值温升以及机械振动防护。
热传递路径优化
先进电池模组采用三明治散热架构： - 在电芯间：0.5mm厚高导热垫片（k=3.0W/m·K）填充镍片连接缝隙，使温差控制在±2℃内
- l在模组底部：2.0mm厚相变复合硅胶垫（PCM含量≥30%）吸收大电流放电时的峰值热量
- 在壳体界面：模组与铝合金散热底板间用高压缩性硅胶片（压缩率≥30%）连接，适应电芯膨胀变形
某款36V/10Ah电池组的实测数据显示，应用该方案后： - 5C放电时最高温度从68℃降至51℃ - 电芯间温差由8.2℃缩小至1.8℃ - 热失控传播时间延迟≥15分钟
⑤ 在其他电子部件中的散热应用
除核心功率部件外，导热硅胶片在滑板车其他电子系统中也发挥重要作用： - DC-DC转换器：连接48V电池组与12V辅助系统的降压模块中，在电感磁芯与外壳间铺设1.0mm硅胶片，将热点温度从105℃降至82℃，同时抑制高频啸叫
- LED照明驱动：前灯驱动板灌封前，在PCB背面粘贴导热硅胶片，使热量扩散至车架金属管，避免光衰
- BMS控制板：电池管理系统中的采样电阻等发热元件通过0.5mm超薄硅胶片（k=2.0W/m·K）连接至电池外壳，优化温度监测精度

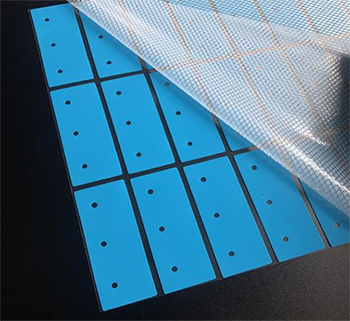

值得注意的是，不同部件对硅胶片参数要求各异： - 功率部件需高导热系数（≥3.0W/m·K） - 传感器接口宜选超软材质（硬度≤Shore OO 40） - 振动区域用高撕裂强度配方（≥8kN/m） - 狭小空间适用自粘型产品
结语随着电动滑板车向高功率、长续航和轻量化发展，散热系统设计面临更大挑战。导热硅胶片作为热管理领域的多面手，凭借其独特的物理特性和工程适应性，将持续发挥关键作用。未来突破点在于将材料特性与智能控制系统深度整合，打造更安全、高效的热管理解决方案。
>>> 热设计箴言：在电动滑板车的封闭空间内，“热导率决定性能上限，散热设计决定安全底线”——散热工程师的终极挑战是让热量在正确的时间，以正确的路径，到达正确的位置。
