MS5583模数转换器可Pin to Pin兼容ADS1283

发布时间:2025-6-19 16:48    发布者:芯晶图电子
关键词: MS5583 , 模数转换器 , ADS1283 , ADC
MS5583N 是一款高分辨率模数转换器,内部集成高阶 Σ-Δ 调制器、低噪声可编程增益放大器、多路输入选择器和多种内部数字滤波器。其转换速率从 250SPS 到 4kSPS。此外,芯片内部集成失调校准寄存器和增益校准寄存器。可Pin to Pin兼容ADS1283。
MS5583N 采用 QFN24 封装,其额定工作温度为-40°C 至+85°C, 最 大 工 作 温 度 范 围 为 -40°C 至 +125°C。


主要特点
SNR:122dB (@250SPS, PGA=1)
THD:-118dB
正常工作功耗:21mW (PGA=1,2,4,8)
掉电模式功耗:10μW
低噪声 PGA:5 nV/ Hz
集成双通道多路输入选择器
可配置数字滤波器
数据转换速率:250SPS 至 4kSPS
失调和增益校准
同步 SYNC 输入控制
模拟电源电压:5V 或±2.5V
数字电源电压:1.8V 至 3.3V
最大工作温度范围:-40°C 至 125°C


应用
能量检测
地震波检测
高精度仪器仪表

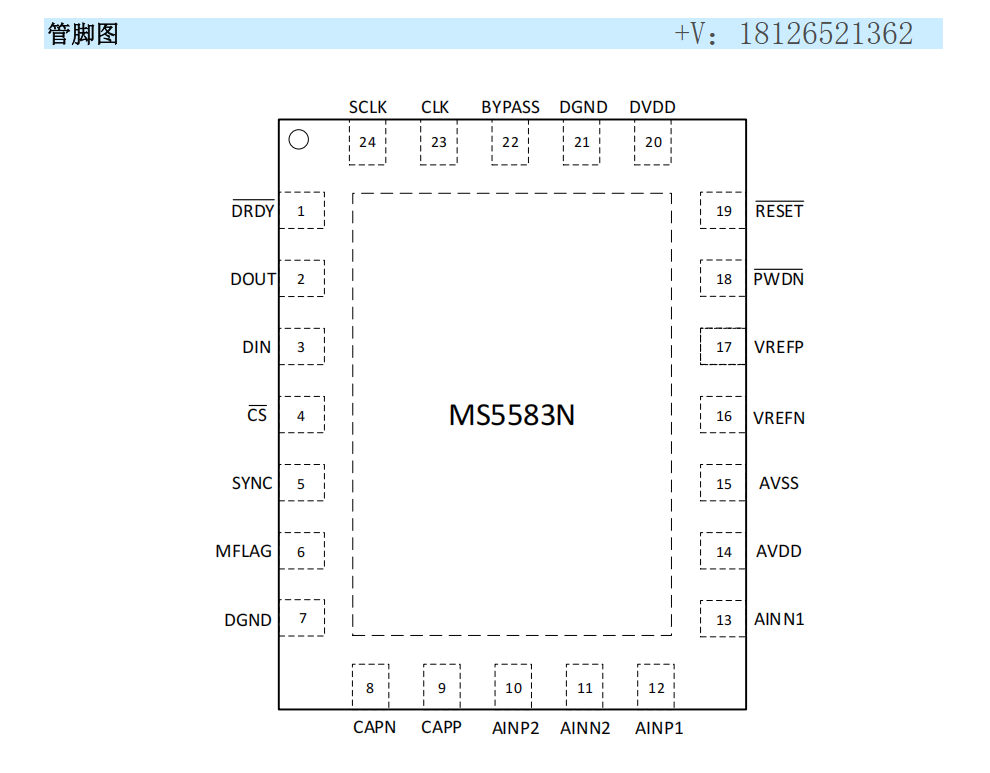

5583 .png
