85V72V60V48V36V降压12V9V PWM+LD调光车灯恒流驱动芯片H5021B大电流5A
发布时间：2025-6-18 11:05
发布者：惠海IC
关键词：
恒流芯片
|

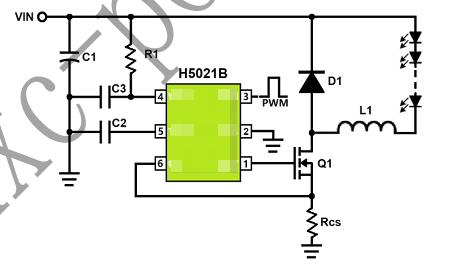

H5021B 是一款高效率、高精度的开关降压型大功率 LED 恒流驱动芯片。以下是其详细介绍： 性能特点： 宽电压输入：支持 3.6V-85V 的宽电压输入范围，能适配 12V、24V、48V 等主流车用电源系统，可应用于多种不同电压环境的设备。 高效转换：采用同步整流降压拓扑结构，转换效率高达 93% 以上，有效利用能源，减少功耗。 精密电流控制：输出电流精度为 ±3%（全温度范围），通过外置采样电阻（RSET）可配置 0.1-5A 的可编程输出电流，能精确控制 LED 灯的驱动电流，确保 LED 稳定发光和长寿命。 灵活调光功能：支持 PWM 调光和线性调光两种模式，PWM 调光深度达 1000:1，调光频率范围为 100Hz-20kHz，给 DIM 脚提供 PWM 信号或 1.1-3.2V 模拟信号，即可进行相应的调光方式设置，实现细腻顺滑的调光效果，且无频闪现象。 关断时间可调：采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，公式为 Toff=CT×25kΩ，支持 200kHz-2MHz 工作频率配置，增加了应用的灵活性。 智能保护机制：内部集成了多种保护功能，包括温度折返补偿，当结温＞150℃时启动线性降额；集成 VDD 过压保护（OVP）及欠压锁定（UVLO）；具备输出短路 / 开路保护（SCP/OCP），提高了系统的可靠性。 封装形式：采用 SOT23-6 封装，尺寸为 2.9×2.8×1.3mm，具有小型化、高可靠性的特点，有利于节省空间，且优化了热阻设计（θJA=120°C/W），支持 - 40℃-+125℃工作结温，能确保芯片在高温环境下稳定运行。 典型应用场景： 车用照明系统：如电动车头灯、雾灯驱动（12V/24V 系统），以及新能源汽车照明系统等，其宽电压输入、高精度恒流控制和多种保护功能，能满足汽车电源系统的要求，确保车灯稳定、可靠地工作。 特种照明设备：包括手持强光照明（支持锂电池直驱）、工业探照灯（兼容铅酸电池供电）等，可适应不同的电池类型和电压，提供稳定的强光输出。 其他照明领域：如 LED 射灯、大功率 LED 照明、LED 鱼缸灯、舞台灯等，其灵活的调光功能和高效能特性，可满足这些灯具对亮度调节和节能的要求；此外，还可应用于应急照明恒流源、太阳能 LED 路灯控制等辅助供电系统中。
|
