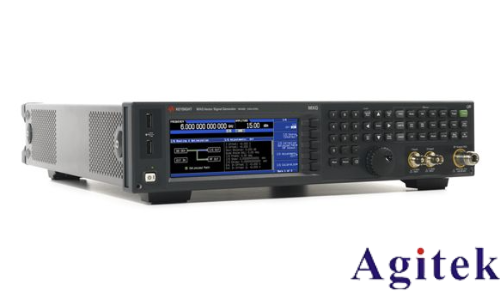

一、引言 随着电子设备的复杂性和智能化程度提升，电磁环境愈发复杂，EMC测试的难度也随之增加。EMC测试的核心在于模拟真实电磁干扰场景，评估设备的抗扰能力及辐射水平。是德N5173B信号发生器具备宽频段覆盖、高精度调制和灵活的信号生成能力，成为EMC实验室中复现干扰信号的重要工具。掌握其使用技巧，可有效提升测试的精准性和效率。 二、干扰信号精准复现的关键要素 在EMC测试中，精准复现干扰信号需考虑以下要素： 1. 频谱特性匹配：真实干扰信号通常包含特定频率、带宽、调制类型及幅度特征。需通过频谱分析确定目标干扰的频谱轮廓，并配置信号发生器生成对应的信号参数。 2. 时间同步性：部分干扰信号具有突发或周期性特征，需确保信号发生器在特定时间点触发或循环输出，模拟实际干扰时序。 3. 复现精度与稳定性：信号频率、幅度、相位等参数的微小偏差可能导致测试结果失真，因此设备校准和参数优化至关重要。 三、干扰信号复现的实战技巧 基于是德N5173B信号发生器的功能特性，以下技巧可助力精准复现干扰信号： 1. 信号配置与生成 频段与调制选择：N5173B覆盖9 kHz至6 GHz频段，支持多种调制模式（如AM、FM、PM、脉冲调制）。例如，针对通信设备测试，可配置IQ调制生成复杂的调制信号，模拟通信干扰；对于开关电源产生的脉冲干扰，使用脉冲调制模式设置脉冲宽度、重复频率及上升/下降沿时间。 频谱模板生成：利用信号发生器的ARB（任意波形）功能，导入实际捕获的干扰信号波形数据（如通过频谱仪记录的CSV文件），生成高保真度的复现信号。 2. 场景构建与参数优化 干扰源定位与耦合：结合测试需求，设置信号发生器的输出端口（如RF OUT）连接至天线或耦合网络，模拟辐射干扰或传导干扰。例如，通过近场探头定位辐射源，调整发生器输出功率和天线位置，复现特定空间位置的干扰场强。 动态参数调整：针对瞬态干扰（如ESD、EFT），使用信号发生器的突发模式（Burst）设置触发条件和重复次数，配合外部触发源实现同步触发，确保干扰时序与测试设备工作状态一致。 功率与幅度控制：利用N5173B的功率扫描功能（Power Sweep），在指定频段内逐步调整输出电平，结合接收机测量结果，精确匹配目标干扰的幅度-频率特性。 3. 干扰信号特性增强 频率扩展与跳频技术：对于需要模拟宽带干扰的场景，采用跳频模式（Frequency Hopping）生成动态变化的频率序列，覆盖多个关键频点，增强测试覆盖性。 噪声与调制叠加：通过添加随机噪声或调制失真，模拟实际环境中的复杂干扰组合，提升测试严苛度。 4. 验证与调试方法 闭环反馈校准：连接信号发生器至频谱分析仪或EMI接收机，实时监测输出信号的频谱、幅度和时间特性，通过反馈调整参数，确保复现误差在允许范围内。 多通道协同：利用N5173B的多通道功能（如双通道型号），同步生成不同频段或类型的干扰信号，模拟多源干扰场景，提高测试真实性。 四、典型案例分析：辐射干扰复现与整改验证 以某款智能音箱EMC测试为例，其在3-4 GHz频段辐射超标。通过以下步骤精准复现并定位问题： 1. 干扰捕获与分析：使用频谱仪记录超标频段的辐射信号，确定峰值频率、带宽及调制类型。 2. 信号发生器配置：导入频谱数据至N5173B的ARB功能，设置输出频率、带宽及调制参数，调整输出功率至与实测值匹配。 3. 定位整改：将复现信号通过天线耦合至测试环境，逐步排查音箱内部电路，发现电源模块滤波电容不足，替换后重新测试，辐射值降至合规范围。 五、提升复现精度的工程实践建议 1. 定期校准与维护：定期使用校准套件对信号发生器进行频率、幅度校准，确保输出精度；检查连接电缆和天线损耗，避免引入额外误差。 2. 环境优化：在屏蔽室中进行测试，减少外部干扰对复现信号的影响；控制测试温度、湿度，稳定设备性能。 3. 参数记录与文档管理：详细记录每次测试的配置参数（频率、功率、调制设置等），生成测试报告，便于后续复现和问题追溯。 六、挑战与未来方向 尽管N5173B具备强大功能，但在复现复杂瞬态干扰或超宽带干扰时仍面临挑战。未来可通过以下方向优化： AI辅助建模：利用机器学习分析大量干扰数据，自动生成优化后的复现信号参数。 硬件升级：结合模块化设计，扩展更高频段或更高动态范围的输出能力。 云协同测试：通过远程控制接口，实现多实验室信号复现的一致性。 是德N5173B信号发生器为EMC测试中的干扰信号精准复现提供了可靠工具。通过合理配置信号参数、构建真实场景、优化调试流程，可有效模拟各类电磁干扰，助力设备设计优化与合规验证。掌握上述技巧并持续迭代方法，将显著提升EMC测试的效率和准确性，推动电子设备电磁兼容性的持续提升。
|
