‌实时操作系统下GE PCI-5565反射内存实时网络技术解析‌

‌一、核心架构与实时性设计‌

[color=var(--cos-color-text)]‌网络拓扑‌
- 支持‌环形‌与‌星形‌两种拓扑：
  - ‌环形拓扑‌：通过光纤串联节点（TX→RX单向传输），实现无冲突数据传输，延迟严格确定（节点间传输延迟低至‌百纳秒级‌。
  - ‌星形拓扑‌：借助ACC-5595集线器扩展，最多支持‌256个节点‌，可旁路故障节点提升网络可靠性。
- 反射内存卡通过光纤连接形成全局共享内存网络，数据写入本地节点后‌1微秒内全网同步‌。

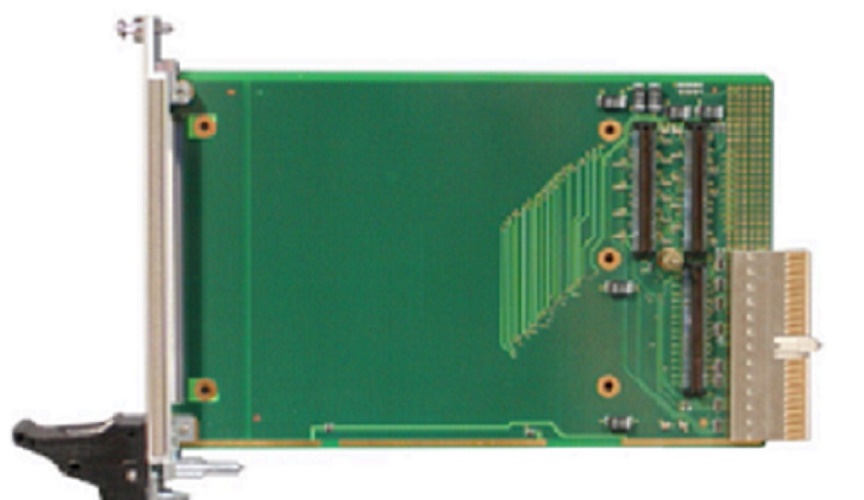

[color=var(--cos-color-text)]‌硬件特征‌
- PCI-5565卡搭载‌128MB板载内存‌，光纤传输速率达‌2.125Gbps‌，支持单模（10km）与多模（300m）光纤。
- 兼容PCI 3.3V/5V电平，支持32/64位总线，适配VME、CPCI、PMC等接口。
[color=var(--cos-color-text)]‌确定性传输机制‌
- 数据更新通过硬件自动广播，无需CPU干预或复杂通信协议。
- 传输过程采用冗余IP核与CRC校验，确保网络容错性和数据完整性。

‌二、实时操作系统适配与驱动设计‌

[color=var(--cos-color-text)]‌驱动架构‌
- 采用分层设计：
  - ‌硬件访问层‌：直接操作寄存器，实现精确时序控制的内存读写。
  - ‌驱动核心层‌：处理资源管理与错误检测，保障系统稳定性。
  - ‌应用接口层‌：提供简洁API（如FIB2125_Write32），支持上层应用直接访问共享内存。
[color=var(--cos-color-text)]‌操作系统兼容性‌
- 支持Windows、Linux、VxWorks等主流实时操作系统，独立于处理器架构（x86/ARM）。
- 中断模式可配置为点对点或广播，满足分布式系统事件触发需求。

‌三、部署与调试要点‌

[color=var(--cos-color-text)]‌硬件配置‌
- 节点号通过‌S2拨码开关‌设定，确保全网唯一标识。
- 光纤连接需严格遵循TX→RX配对规则，环形组网时需闭合链路（Node N TX→Node 1 RX。
[color=var(--cos-color-text)]‌状态监控‌
- 通过板载指示灯诊断网络状态：
  - ‌RX/TX‌：数据收发状态指示。
  - ‌LOS‌：光纤链路中断报警。
[color=var(--cos-color-text)]‌故障排查‌
- 使用自回环测试模式（单股光纤连接TX→RX）验证单板功能。
- 借助反射内存Hub旁路异常节点，快速恢复星形网络运行。
