国产60V/5A同步降压芯片SL3075替换RT6365全方案解析

SL3075替换RT6365、国产降压芯片、60V耐压DC-DC方案、同步降压恒压芯片、BUCK电路设计

一、背景：国产化替代需求与技术趋势

近年来，随着半导体国产化进程加速，高性能电源管理芯片的国产替代方案成为行业热点。针对60V耐压、5A输出的同步降压场景，国内厂商推出的 ‌SL3075‌ 芯片凭借出色的兼容性与性价比，成为替换立锜科技（Richtek）RT6365的理想选择。本文将深入解析替换方案的设计要点与优势。

核心优势‌：
SL3075在效率、温度特性及保护机制上表现更优，且适配现有RT6365的PCB布局设计。

三、SL3075替换RT6365的工程设计要点
1. 引脚兼容性验证
两款芯片采用相同 ‌ESOP-8封装‌，但需注意以下引脚功能差异：
Pin3（FB）‌：SL3075反馈电压精度提升至±1%，需复核分压电阻阻值（推荐0.1%精度电阻）
Pin5（COMP）‌：环路补偿网络参数可沿用原设计，但建议根据实际负载调整RC值

2. 外围电路优化建议
输入电容‌：建议并联2颗47μF/63V低ESR铝电解电容，降低高频纹波
电感选型‌：推荐使用4.7μH饱和电流≥7A的一体成型电感（如CDRH125系列）
散热处理‌：SL3075采用底部散热焊盘设计，需确保PCB背面铜箔面积≥200mm2

3. 关键参数调试流程
上电前检查：验证输入极性、短路保护阈值（默认6A）
轻载测试：测量空载输出电压波动（目标＜±1%）
动态负载测试：使用电子负载模拟0-5A阶跃变化，观察恢复时间（典型值＜50μs）

四、典型应用场景与案例分析
1. 工业级48V电源系统
原方案痛点‌：RT6365在高温环境下效率下降明显
替换效果‌：SL3075在60℃环境实测效率提升3%，温降低15℃
2. 电动车充电模块
案例背景‌：某厂商需缩短BMS辅助电源交付周期
解决方案‌：直接替换SL3075，节省RT6365长达12周的进口报关时间
3. LED驱动电源
实测数据显示：SL3075在100%负载下纹波＜80mVpp，优于RT6365的120mVpp
五、常见问题与注意事项
启动异常排查‌
检查EN引脚电平（需＞2.5V）
确认BST电容容值（典型0.1μF/25V）

EMI优化技巧‌
在SW引脚串联2.2Ω电阻并并联100pF电容
PCB布局时避免功率回路与反馈走线平行

六、总结与行业展望
SL3075的成功替换案例表明，国产电源芯片在设计能力与可靠性上已实现突破。对于需要 ‌60V耐压、5A输出‌ 的工业设备、新能源及物联网领域，该方案可降低20%以上BOM成本，同时规避供应链风险。未来随着第三代半导体技术渗透，国产芯片的耐压与功率密度将进一步提升。

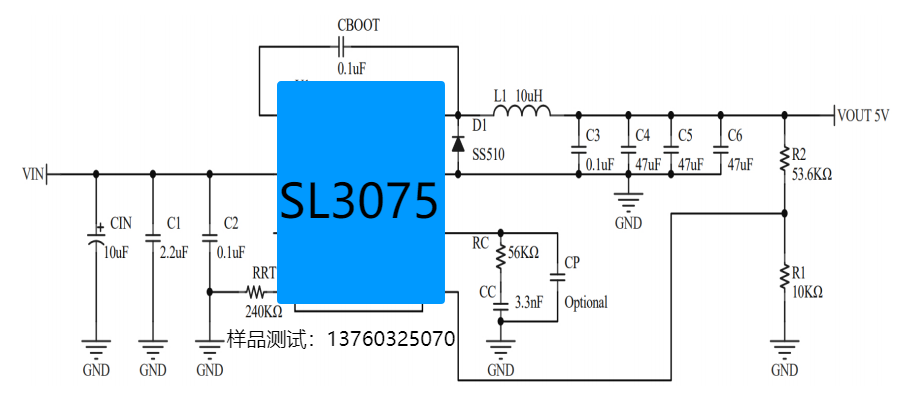

原理图 样品测试 技术支持
