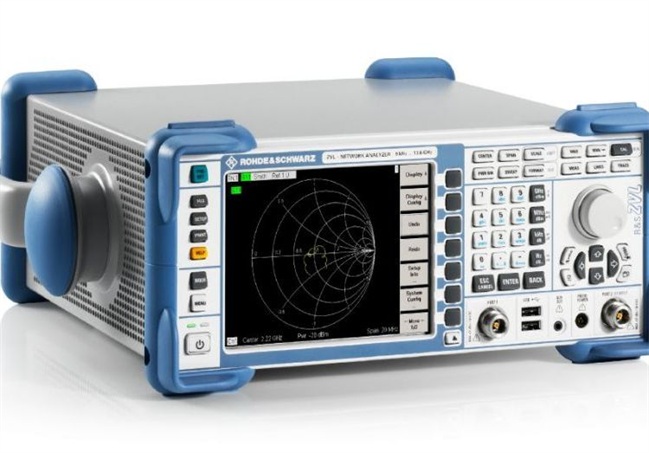

快速完成微波网络分析仪的校准需要结合标准流程优化、高效工具使用和操作技巧，以下是具体步骤与方法： 一、校准前的准备- 选择合适的校准件
- 根据测试频率范围选择标准校准件（如短路、开路、负载、直通），确保校准件精度满足要求（如±0.05 dB误差）。
- 示例：若测试频率为10 GHz，需选择支持10 GHz的校准套件。
- 清洁连接器
- 使用无尘布和酒精清洁测试端口和校准件连接器，避免接触不良引入误差。
- 预热仪器
- 开启网络分析仪，预热30分钟以上，确保本振和接收机稳定。
二、校准流程优化1. 选择校准类型- 全双端口校准（SOLT）：适用于高精度测量，需依次连接短路、开路、负载、直通。
- TRL校准：适用于非同轴结构（如波导），需额外使用直通、反射和线延时件。
- 快速单端口校准：仅需短路和负载，适用于单端口器件测试。
2. 使用自动校准模块- 现代网络分析仪（如Keysight PNA系列）支持电子校准件（ECal），通过USB或GPIB接口自动完成校准，耗时仅需1-2分钟。
- 优势：减少人工连接次数，降低误差。
3. 手动校准技巧- 步骤简化：
- 连接短路件，测量S11（反射系数）。
- 连接开路件，修正电长度。
- 连接负载件，消除驻波影响。
- 连接直通件，完成传输路径校准。
- 快速切换：使用校准套件支架，减少连接时间。
三、校准后的验证- 残余误差检查
- 查看校准后的残余误差（如S11、S21的幅度和相位误差），确保误差小于±0.05 dB和±0.5°。
- 标准件复测
- 频率扫描验证
- 在目标频段内扫描S参数，检查曲线是否平滑，无突变点。
四、常见问题与解决方案
问题 原因 解决方案
校准失败 校准件损坏或接触不良 更换校准件，清洁连接器
残余误差过大 校准频率范围不匹配 重新选择校准件，覆盖目标频段
校准耗时过长 手动操作步骤过多 使用电子校准件或自动校准模块
五、高效校准的实用建议- 制定校准模板
- 将常用校准参数（如频率范围、校准类型）保存为模板，下次直接调用。
- 定期校准计划
- 每天测试前进行快速校准，每周进行全频段校准，确保仪器长期稳定。
- 培训操作人员
六、示例：快速完成10 GHz单端口校准- 准备：选择10 GHz校准套件，清洁连接器。
- 连接短路件：测量S11，记录反射系数。
- 连接开路件：修正电长度误差。
- 连接负载件：消除驻波影响。
- 验证：复测负载件，确保S11接近0 dB。
- 完成：耗时约3分钟。
通过以上方法，可显著缩短校准时间，同时保证测量精度。在实际应用中，建议结合电子校准件和自动化工具，进一步提升效率。
|
